J55evo エンジンオーバーホール 2010.2.2〜3.15

G54Bシリンダブロック・コンロッド・ピストン
クランクシャフト・カムシャフト等 内燃機屋さんから帰宅

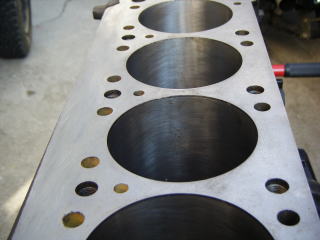

.0.5mmオーバーサイズにボーリング
ブロック上面修正

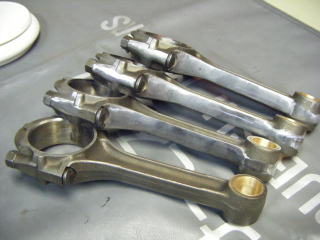

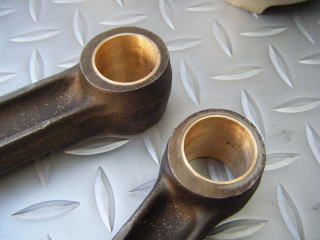

コンロッドは0.8mmオフセットフルフロー加工

フルフロー用スナップリング溝切り
ピストンピンカット

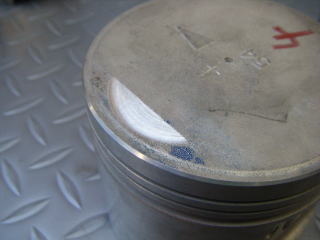

バルブリセス インテーク2.0mm

ピストンはマグナムピストン

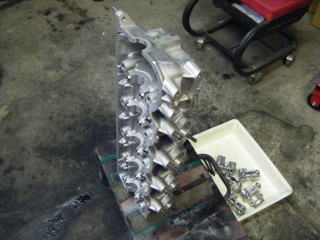

シリンダヘッドは輸出用ジェットバルブ無し仕様

ヘッドは面研 0.8mm

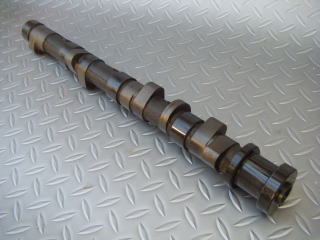

カムシャフト研磨加工 オリジナルプロフィール
72°8.2mmリフト リューブライド処理

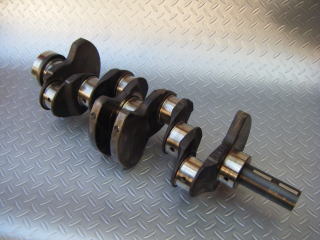

クランクシャフトはダイナミックバランス・曲がり修正

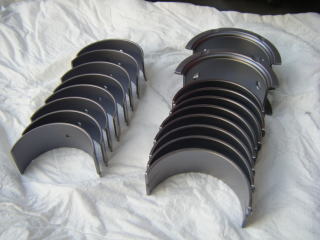

メイン・コンロッドメタルはWPC処理

ここからはエンジン組み立て

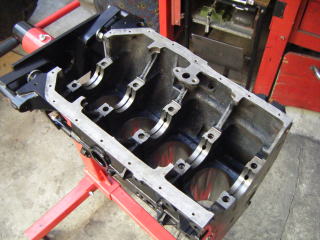

まずはシリンダブロック洗浄

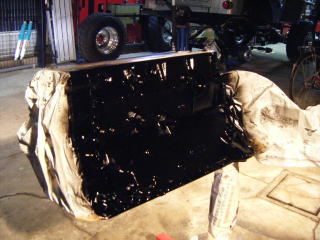

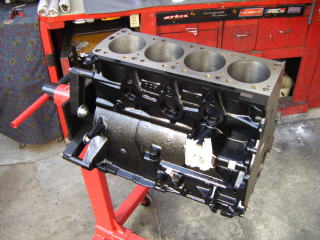

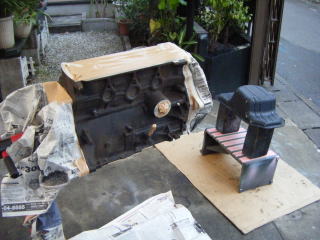

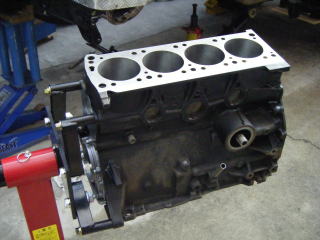

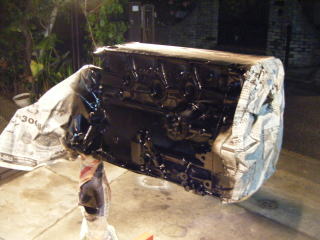

シリンダブロック・オイルパン塗装

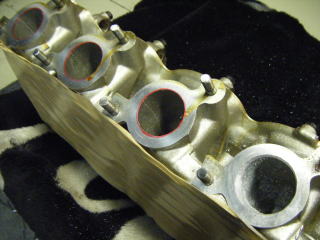

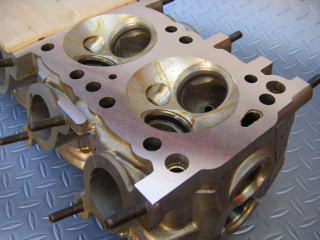

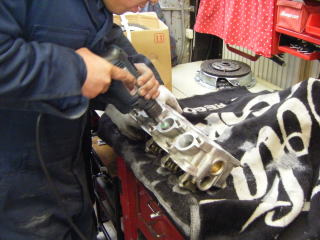

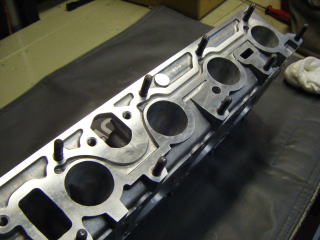

シリンダヘッドポート研磨

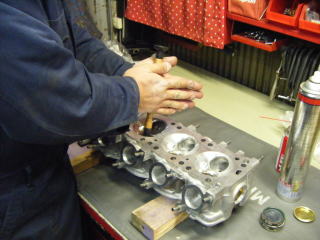

バルブ摺り合わせ

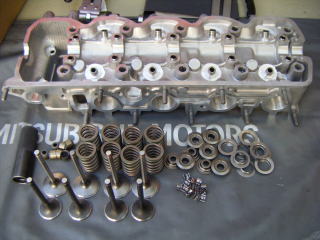

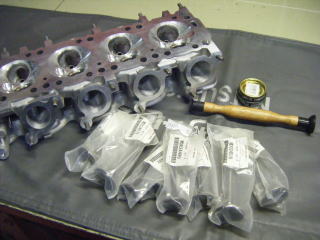

バルブは新品を用意

バルブ関連は純正新品を使用

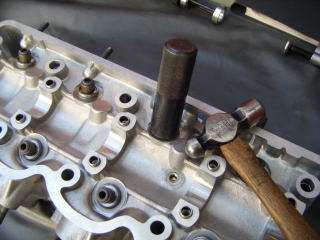

ステムシールは純正工具を使用し取り付け

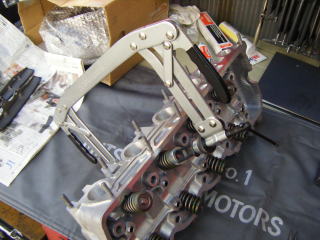

バルブスプリング取り付け

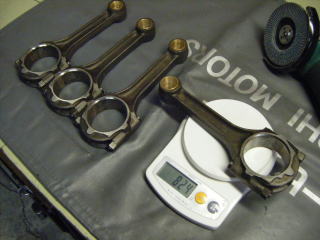

コンロッド重量合わせ

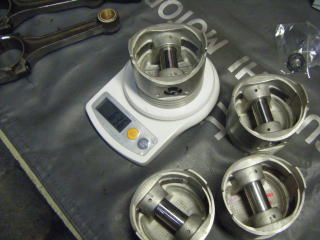

ピストン重量合わせ

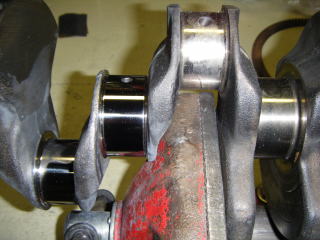

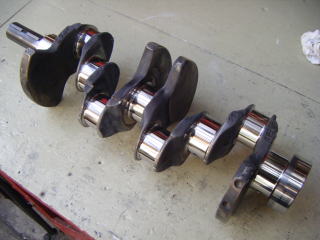

クランクシャフトジャーナル・ピンをラッピングします

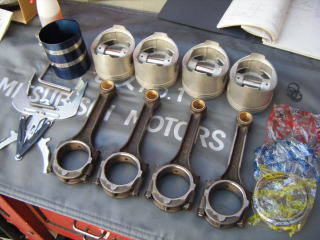

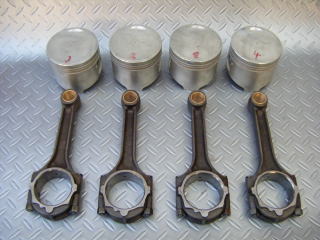

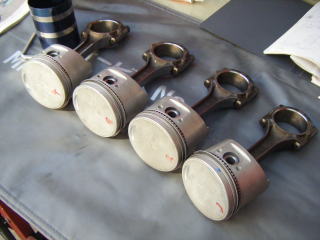

ピストン・コンロッド組み付け完了

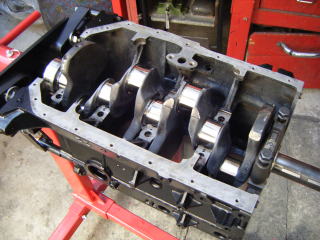

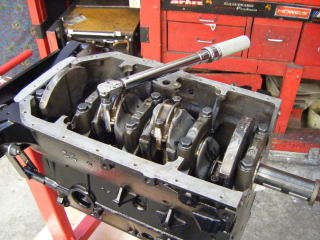

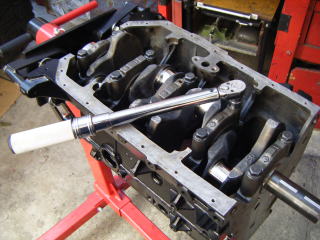

クランクシャフト組み付け

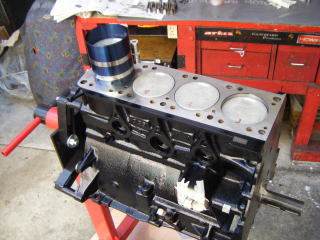

ピストン挿入

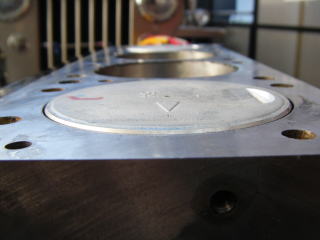

マグナムピストン+コンロッドオフセットなので
上死点ではピストンがブロック上面より飛び出ます

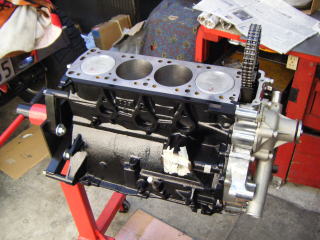

ピストン組み付け完了

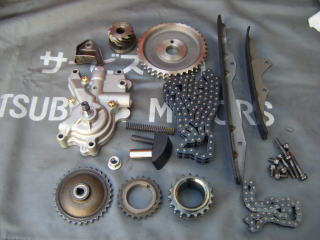

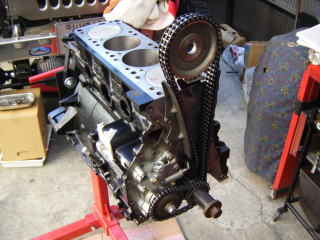

オイルポンプ・タンミングチェーン等全て新品を用意

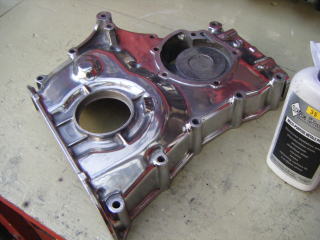

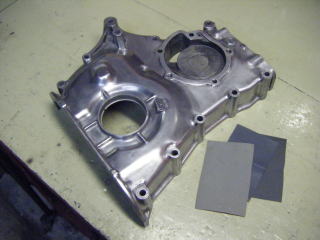

チェーンカバーを磨きます

仕上げはホワイトダイアモンド

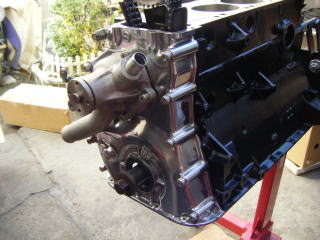

ウォーターポンプ取り付け

オイルパン取り付け

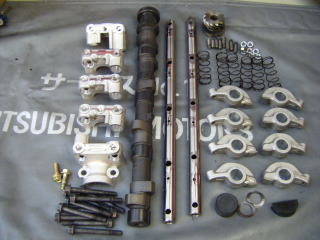

ロッカーアーム・アジャスター等は新品を使用

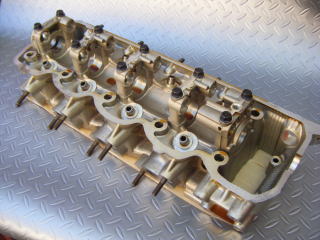

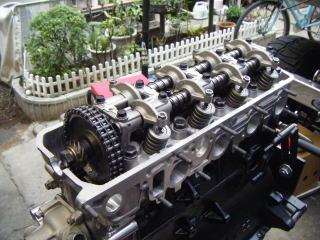

カムシャフト取り付け完了

ラッピング完了

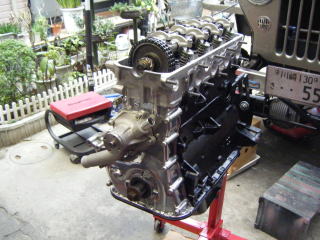

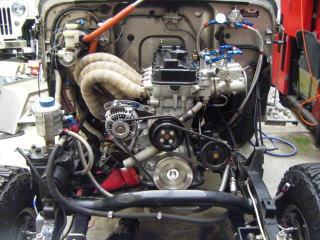

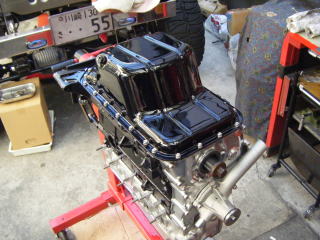

エンジン完成

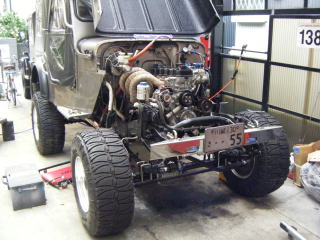

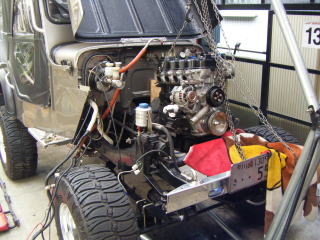

車体から元のエンジンを下ろします

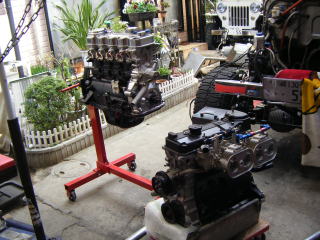

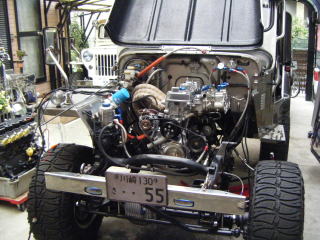

下ろしたエンジンから補機類を移植

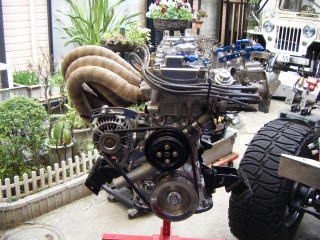

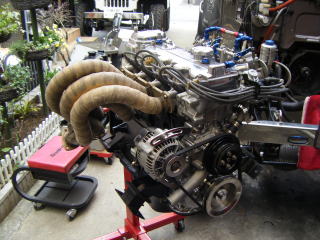

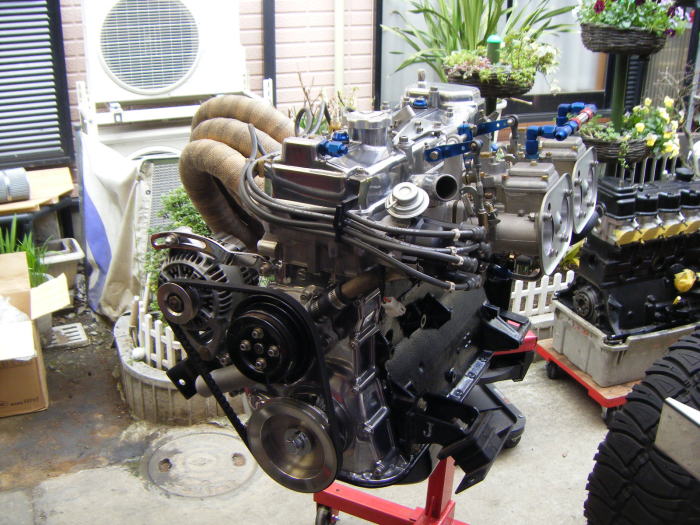

補機類移植完了
タコ足は撮影用に借り付け
