J55evo ホーシング逆付け 2010.2.7〜3.21

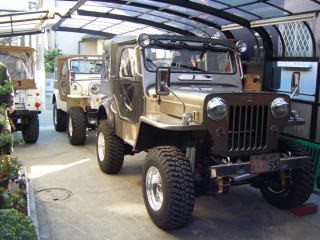

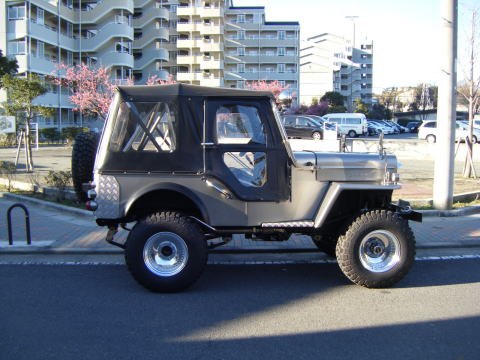

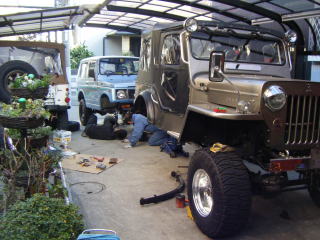

J55evo入庫   っか所定の場所
後ろには甲斐君入庫

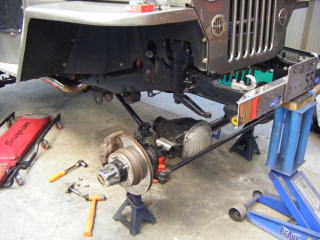

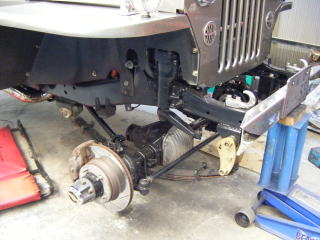

フロントから作業開始

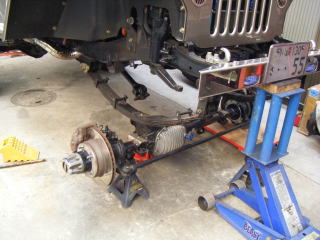

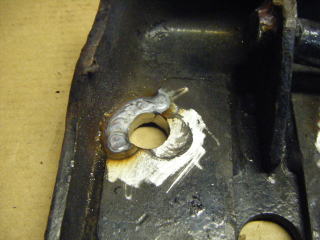

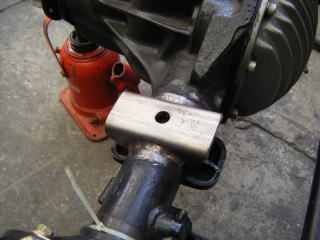

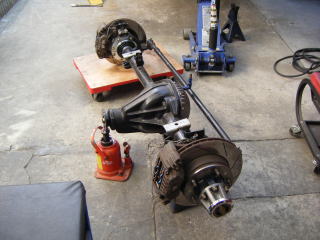

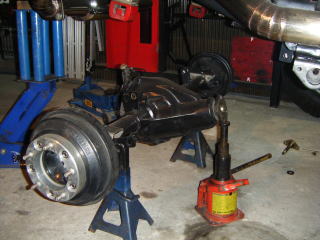

ホーシングを取り外しサドルパットを溶接

ひとまずシャシーブラック塗装

後も作業開始

後に沢田JA11入庫
この日は2台足回り作業

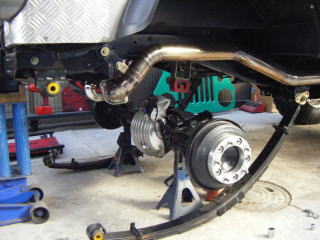

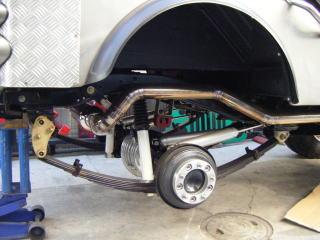

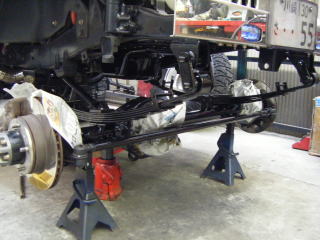

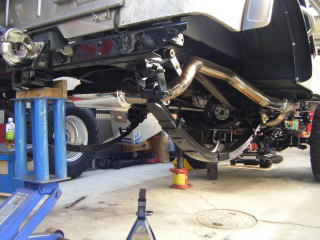

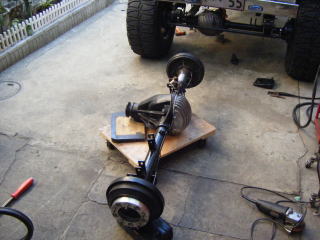

リアホーシングを取り外しキッカーショックブラケットを
外しサドルパットを溶接

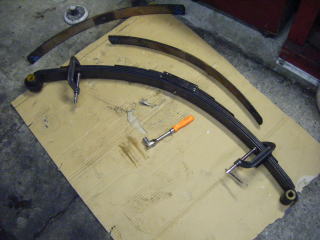

リアリーフも以前のままグレースサスを使用
だが逆付け仕様にアレンジ

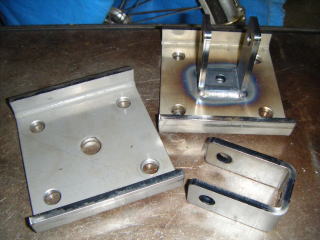

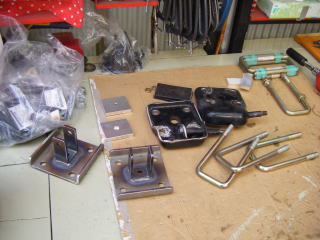

リアスプリングシートは特注GM36製

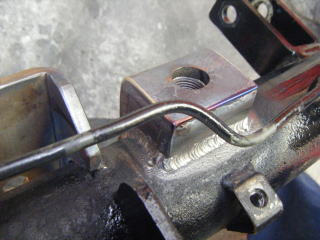

それにキッカーショックブラケットを溶接

フロントスプリングシートは純正を使い
ハイラックスのUボルトのピッチに合わせて穴を移動

フロントのUボルトはハイラックスのフロントを流用

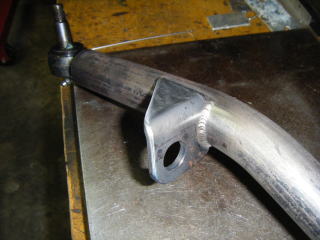

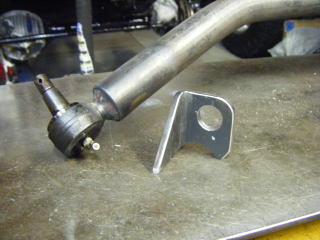

オリジナルS字ドラックの製作

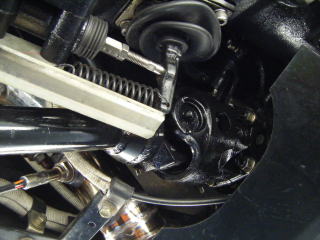

ステアリングダンパーブラケットを取り付け

ステアリングダンパーはステムタイプなのでこんな感じ

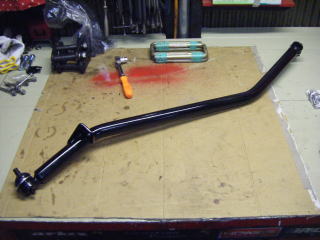

オリジナルS字ドラック完成

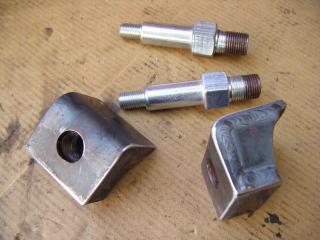

リアのロアショックブラケットを6mmのフラットバーで製作
ボルトはランチョの付属品を使用

出来上がったショックブラケットをホーシングに溶接

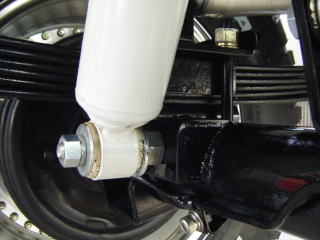

こんな感じにショックが付きます

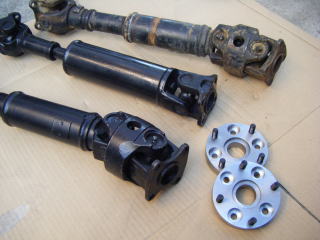

リアダブルカルダンプロペラシャフトの製作
とは言っても加工は外注です
トヨタのダブルカルダンとジープ用を合体させます

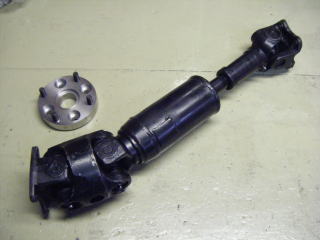

リアダブルカルダンプロペラシャフト完成
ダイナミックバランスもとりました

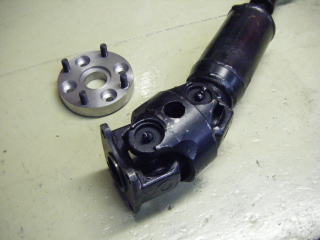

トヨタの取り付けPCDが違うため変換アダプターを使用
変換アダプターは豊幸工業製

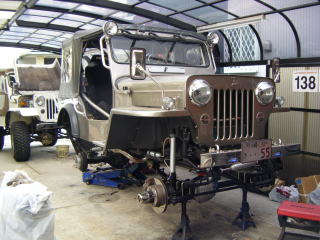

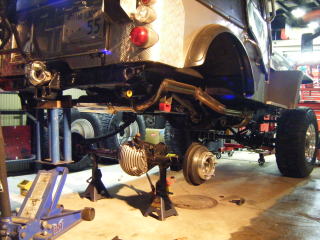

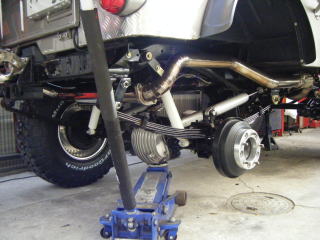

足回りほぼ完成
後ろには清野さんJ57キャブ交換で入庫

逆付け仕様になりトランスファーダウンもしたので

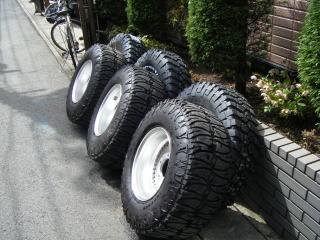

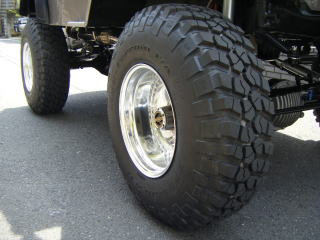

タイヤは31インチから33インチにハメ替えます

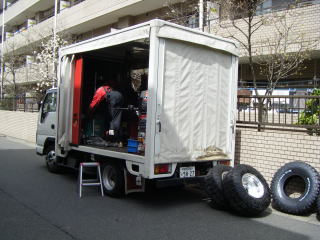

タイヤのハメ替えは出張タイヤ屋さんにおまかせ

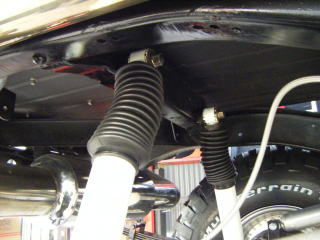

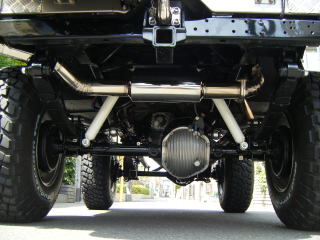

リアアッパーショックマウントは内寄せ加工

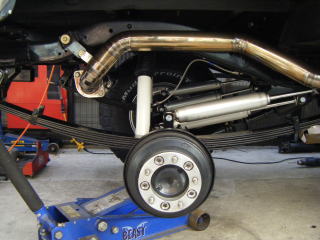

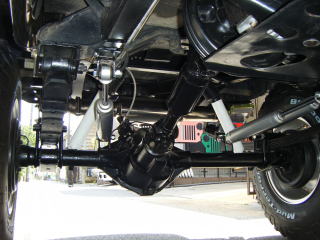

リアショックはプロコンプ ES1000

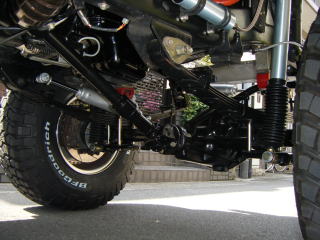

キッカーショックはランチョ RS5400 x4

リーフは以前のままグレースサスで逆付け
シャックルはノーマルを使用

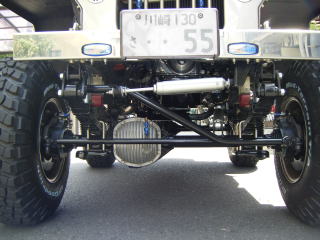

リアもシャックルはノーマル

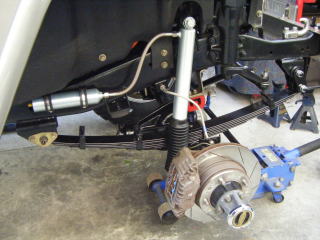

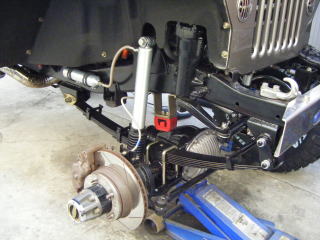

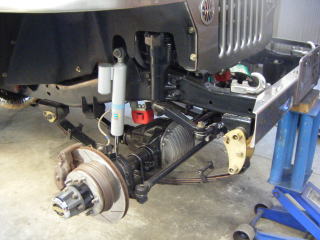

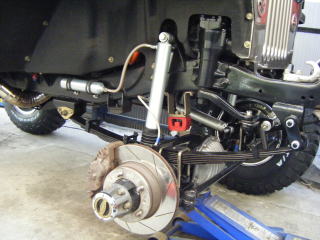

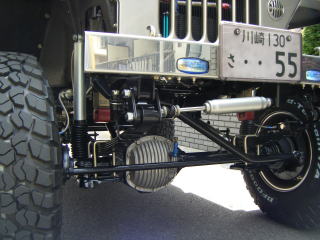

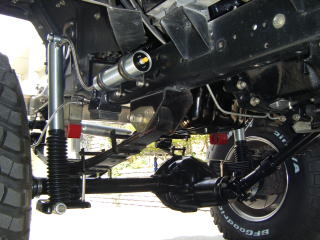

フロントショックはEdelbrock製
Xtreme Travel Remote Reservoer IAS Shocks

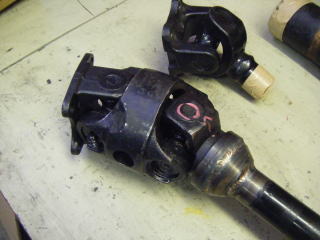

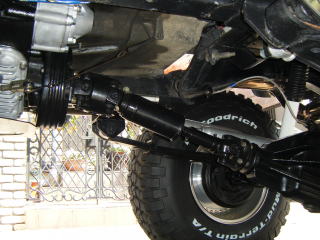

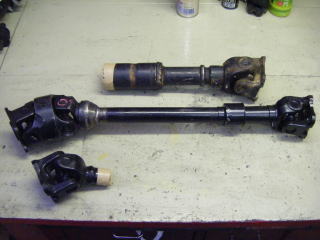

フロントプロペラシャフトも外注製作
トヨタのダブルカルダンとジープ用を合体

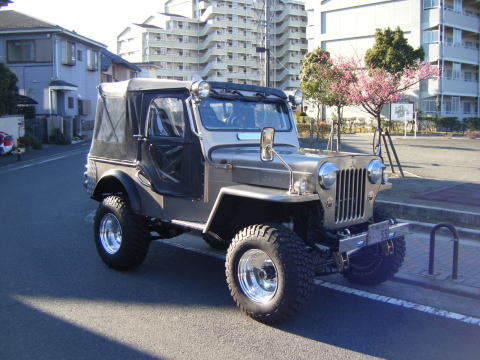

写真にカーソルで逆付け仕様に     4インチアップから7インチアップ
