スタリオン総移植のインジェクションターボからHKS Vpro制御に変更!!
タービンはスタリオン純正TD05からトラストのTD06S-20Gにサイズアップ
インジェクターも4本独立、φ80スロットルなどなど内容は盛りたくさん!!!

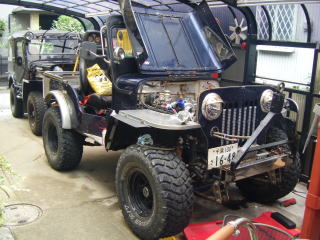

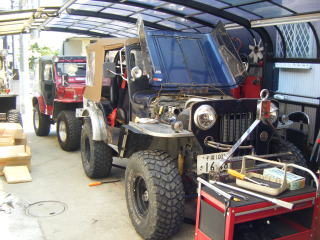

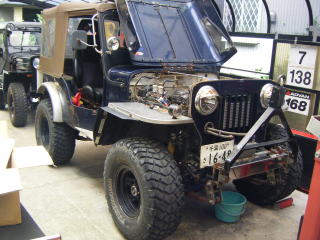

サムさんJ56入庫 2012.4.8

クラッチ交換  2012.4.8

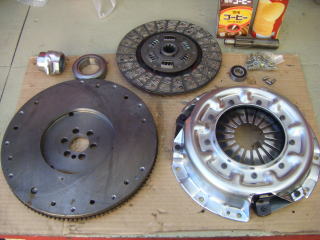

まずはパワーアップに伴いオリジナル強化クラッチに変更

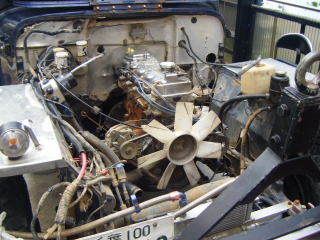

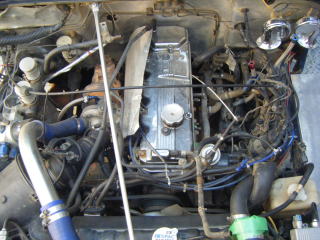

エンジン補器類は全て取外し
インジェクションミキサーを外したところ

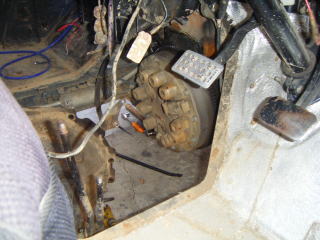

マッドドラックのせいでクラッチは泥だらけ

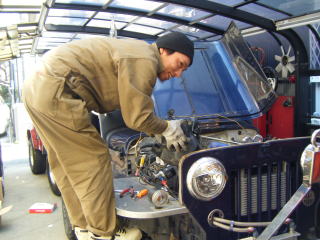

タービン取外すよっしー

ミッションにはさまれるいっぺー

スタリオンのハーネス撤去  2012.4.8

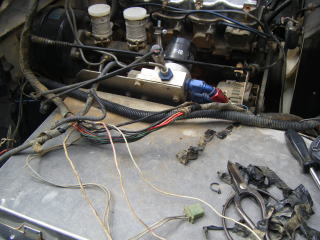

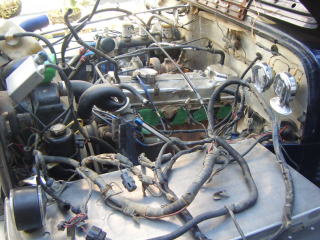

ハーネスぐちゃぐちゃ  いらないのは全て撤去

クラッチ交換完了!!

いらないハーネスは全て撤去
指がべとべと

シングルスロットルサージタンクの製作  2012.6.23

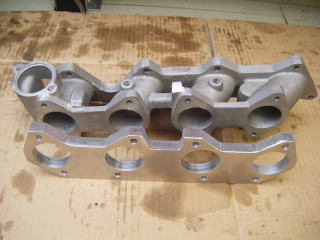

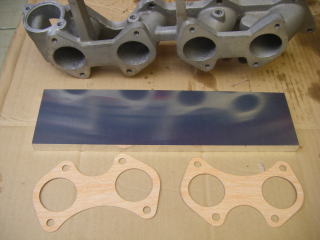

インマニはキャブ用を流用します

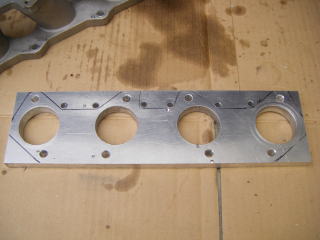

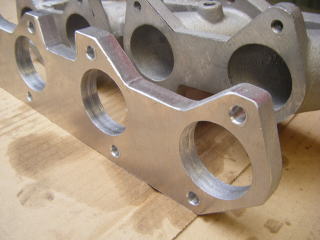

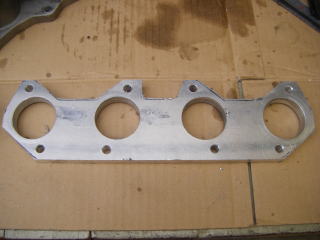

15oのアルミからフランジを削り出します

サージタンクはランエボ用を流用
タンク以外は全て切り落とします
後側を少し詰めます

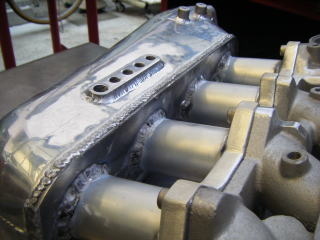

タンク部と削り出したフランジはφ50アルミパイプで接合

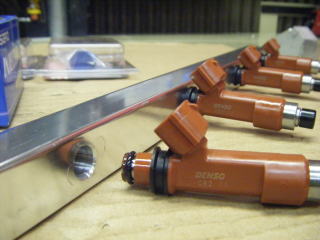

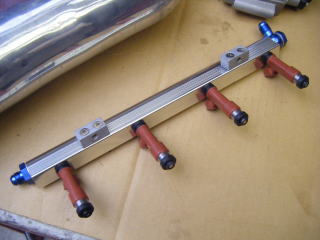

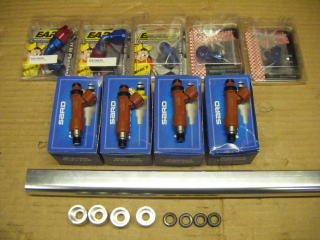

インジェクターはSARD製 550cc 12穴仕様
フューエルデリバリーはランマックス

インジェクター位置に合わせて
フューエルデリバリーに穴を開けます

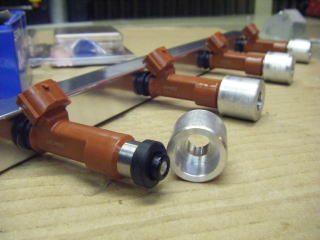

インジェクター取付けボスはアルミ削り出し

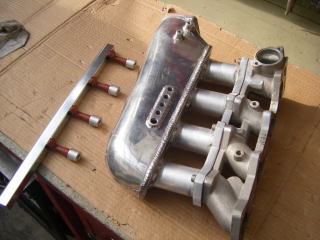

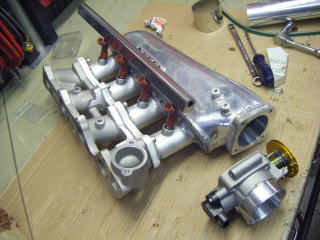

なんとなく形になってきました

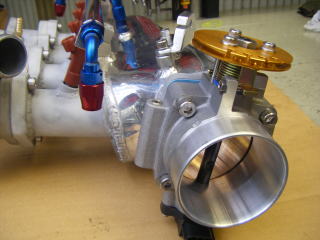

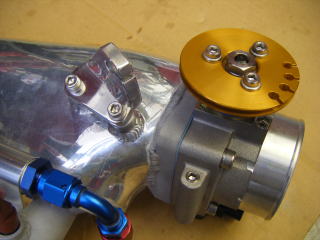

スロットルはナプレック φ80スロットル

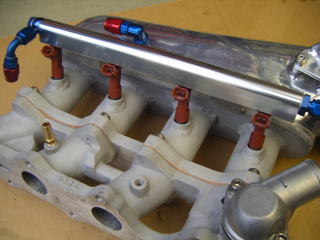

フューエルデリバリー固定用ステー取付け

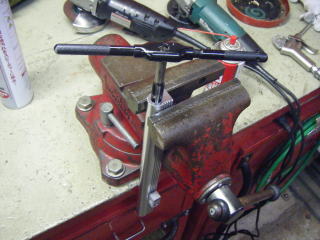

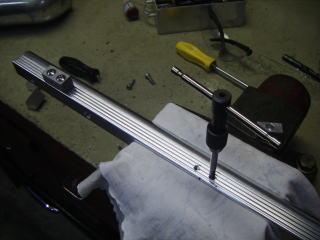

アールズ配管用にタップ立て

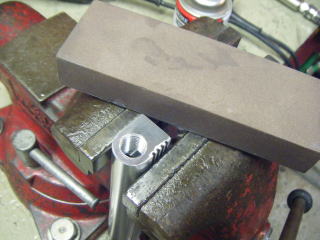

オイルストーンで面出し

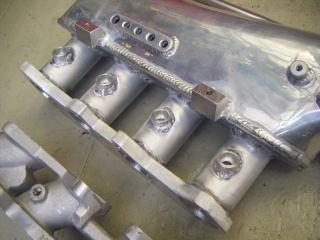

インジェクター取付けボスとスロットルフランジ溶接

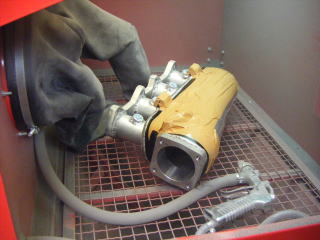

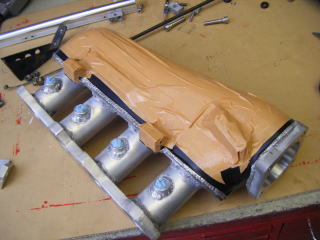

タンク以外はブラスト仕上げにします

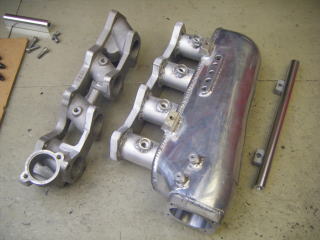

ブラスト完了!!

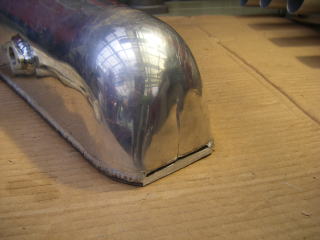

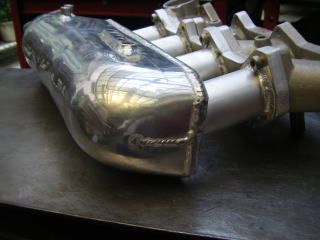

タンク部はポリッシュ

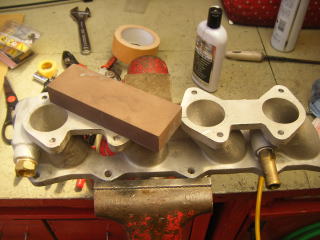

オイルストーンでインマニ面出し

インマニもブラスト仕上げでサージタンクと合わせます

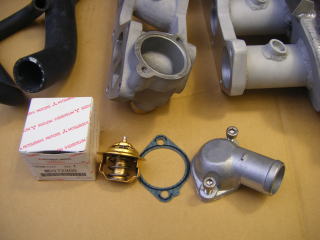

サーモ・ウォーターネックは新品

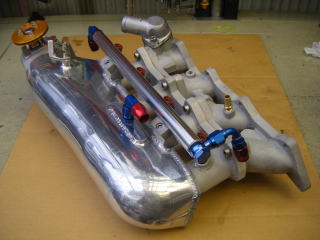

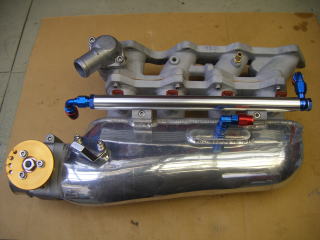

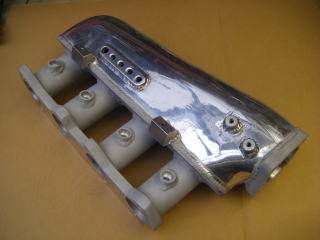

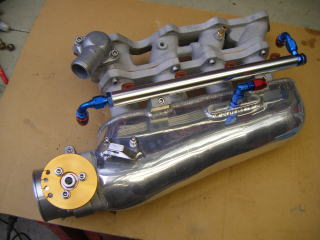

シングルスロットルサージタンク完成!!!

インタークーラー取付け   2012.6.26
続いてインタークーラー取付け

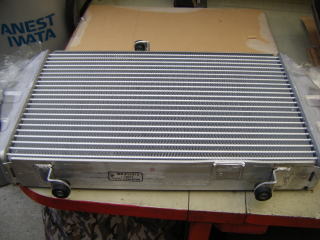

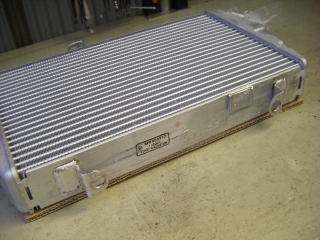

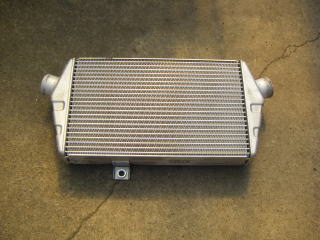

インタークーラーはお馴染みのランエボ5を流用

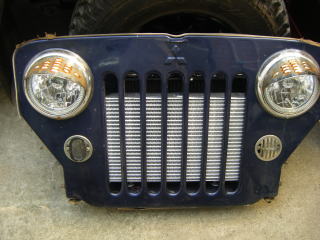

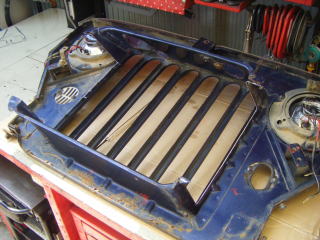

グリルカット!

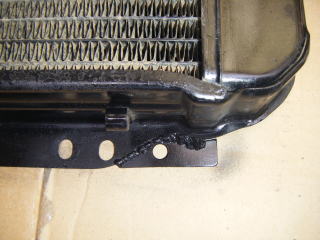

既存のステーは削り落として新たに溶接

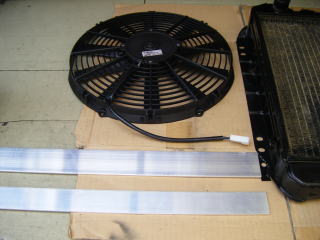

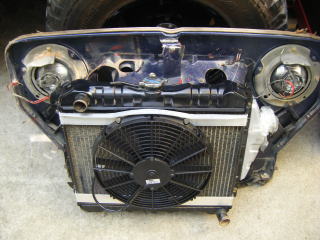

電動ファンはスパル

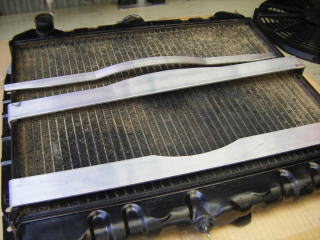

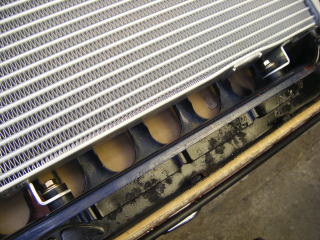

ラジエター取付け穴変更

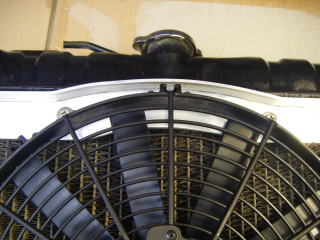

電動ファンステーをアルミで製作

インタークーラー取付け部は
J55インタークーラー用の純正クッションを使用

佐村 J56  Project sam @  2012.4.8〜
