佐村 J56  Project sam A  2012.4.8〜

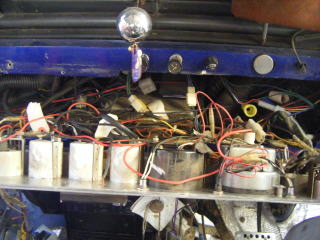

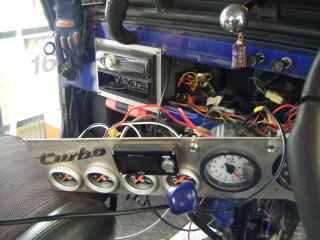

追加メーター取付け   2012.4.8

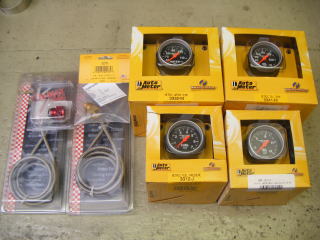

トラストからオートメーターに変更

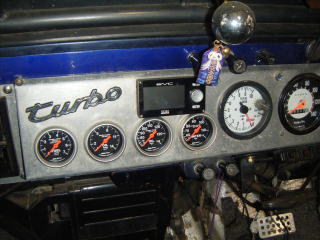

左から燃圧・油圧・油温・水温

タービン取付け  2012.6.24
スタリオン TD05から

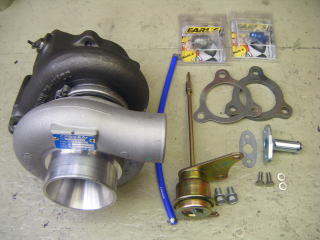

トラスト TD06S-20G アクチュエーター仕様に変更

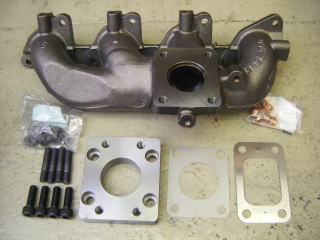

エキマニはスタリオン純正 しかも新品

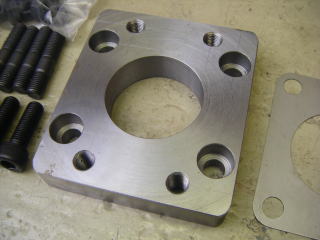

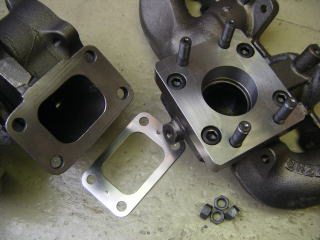

スタリオンとはタービンフランジが合わないので変換アダプターを製作  スタリオン→T3フランジ

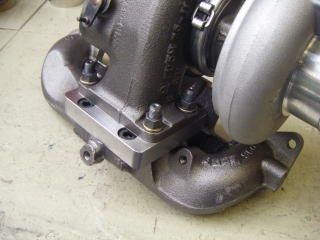

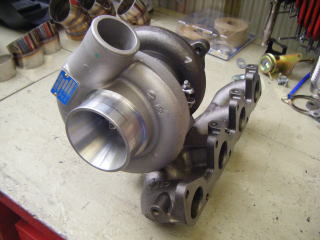

エキマニに変換アダプターを付けたところ
これでT3フランジになりました

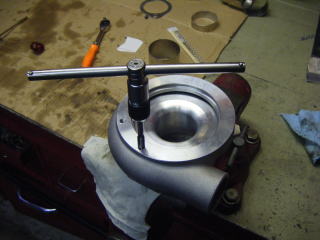

汎用アクチュエーター仕様のタービンなので
アクチュエーターは加工取付けになります

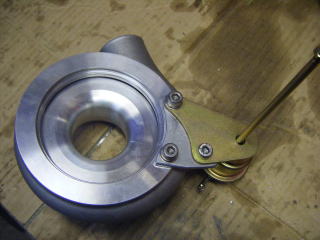

アクチュエーターはコンプレッサー裏側でこんな感じ

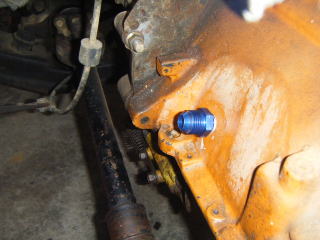

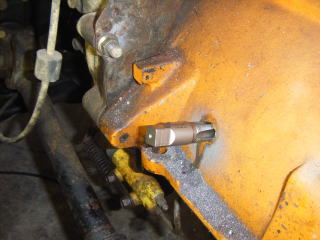

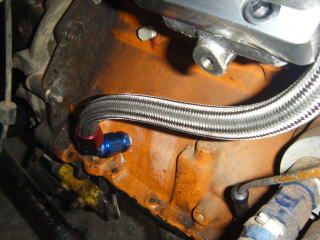

タービンオイルリターンアダプター取付け
今まではオイルパンでしたがプロペラシャフトが
あたる事があるのでブロックに戻します

アールズ AN10 3/8NPT

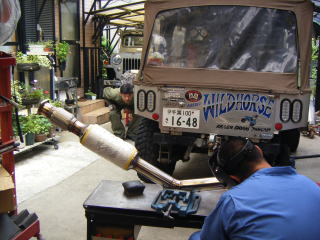

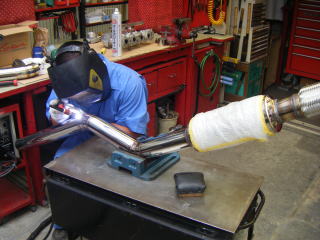

マフラー製作 2012.6.24

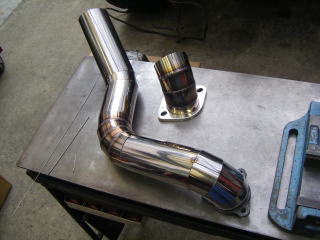

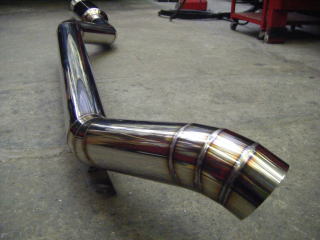

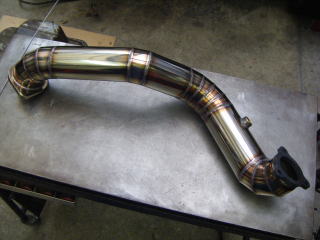

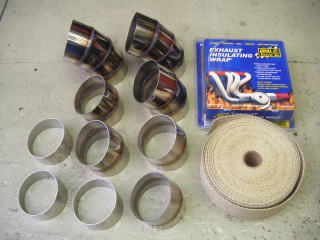

フロントパイプから製作開始

フロントパイプはφ76.3

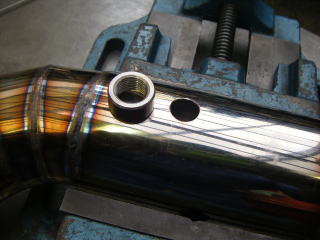

O2センサーアダプター取付け
セッティング時に使用します

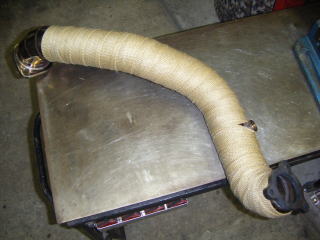

バンテージ巻き

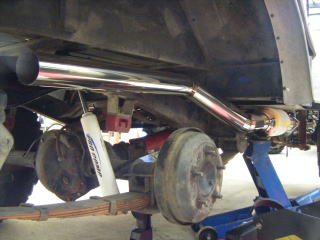

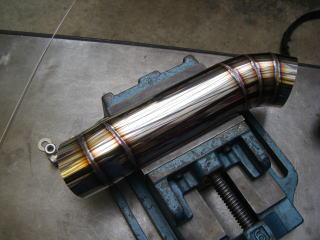

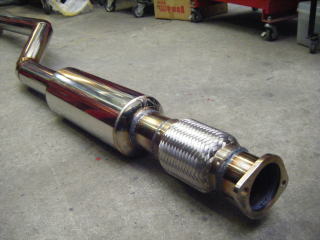

続いて中間マフラー
こちらもφ76.3で製作

サイレンサーはφ125

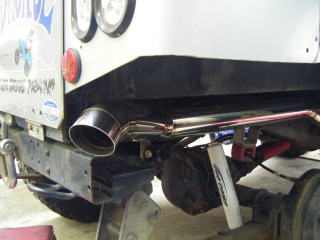

テールパイプはドルフィン仕様

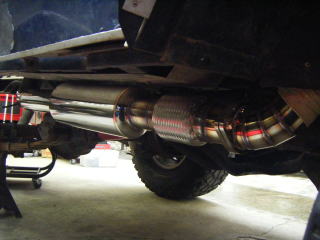

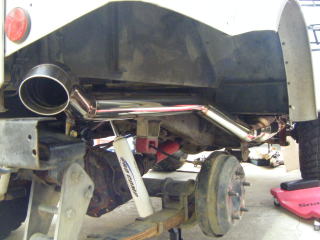

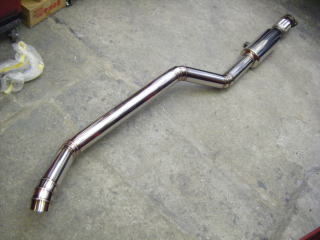

マフラー完成!!

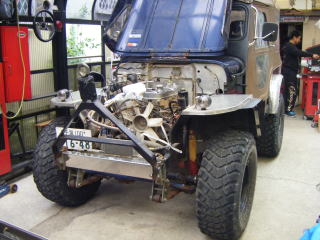

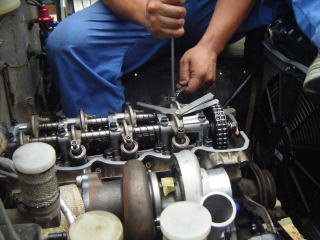

カム交換 2012.7.1

オリジナルハイカムに交換します

スタリオンのヘッドを使用しているので
ロッカーアームはラッシュアジャスター

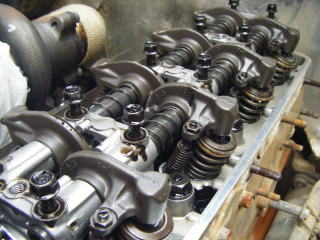

ハイカム交換に伴いジープ用のロッカーアームに変更

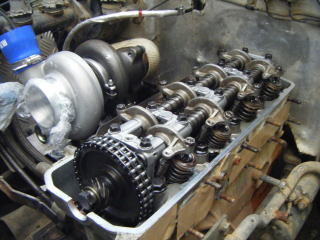

カム交換完了!!

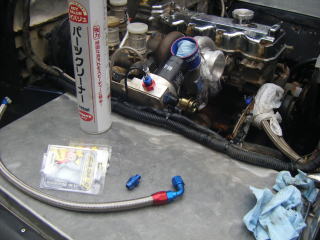

タービンオイルライン製作

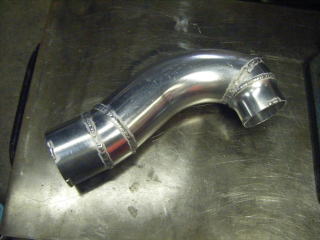

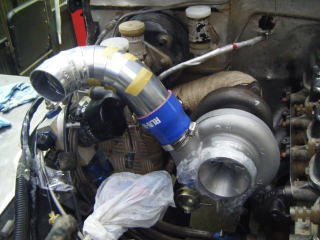

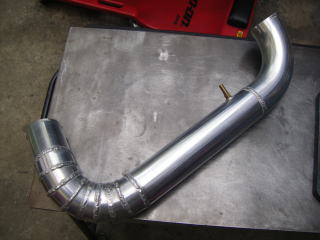

インテークパイピング製作

タービン→インタークーラー   アルミφ60

インタークーラー→サージタンク  アルミφ70

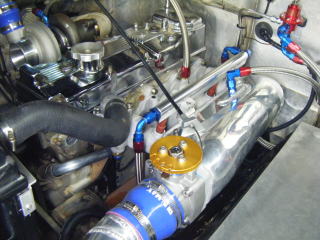

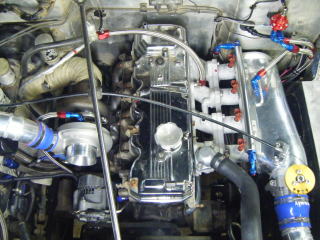

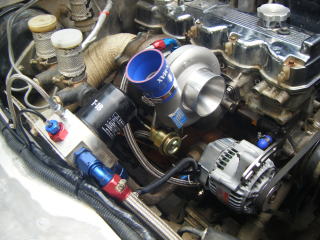

なんとなくエンジンルーム完成!!!

Vproセッティングの為、車両はガレージヴァンナさんへ


いろいろ問題があったようですが無事完了したようです


気になる結果は・・・

詳細は後日!!!
