武藤Ｊ５９　Project-99　�@　　　　　2012.8.5〜9.23　

*　スタリオン　ローコンプピストンに変更
*　コンロッドメタル　ＷＰＣ処理
*　トラスト　ランエボ用インタークーラー取付け
*　電動ファン取付け
*　トラスト　ＴＤ０６ＳＨ-２５Ｇ　タービン取付け
*　ＨＫＳ　ＧＴ�Uウエストゲート取付け
*　ワンオフエキマニ加工
*　フロントパイプ製作
*　オートメーター　追加メーター取付け
*　ＯＥＲ　φ４５スポーツインジェクションボディー取付け
*　インジェクション　フューエルライン製作
*　インテークアルミパイピング製作
*　オイルクーラー取付け

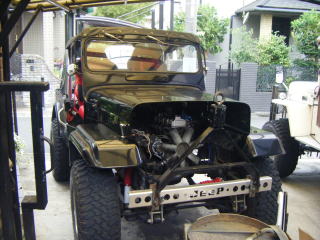

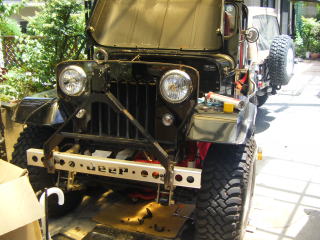

武藤さん入庫　2012.8.5

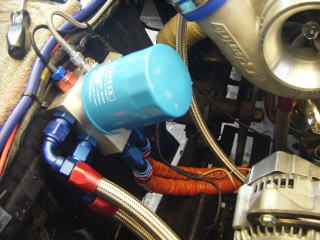

ランマックス　サーモブロックキットＫ６００取付け

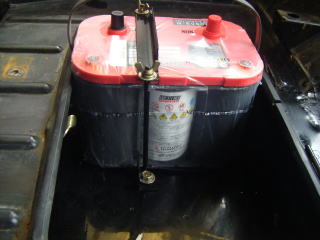

バッテリー移動します
ついでにオプティマ！！

ジャズのラジエターリザーバータンク取付け

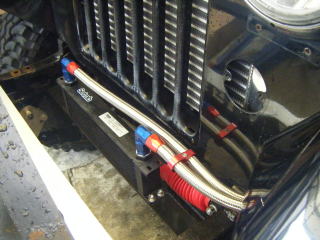

オイルクーラー取付け　　2012.9.23

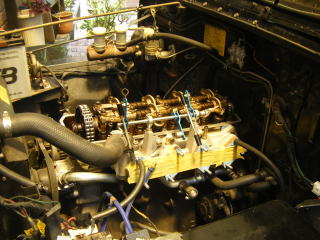

キャブ＆タービン取外し

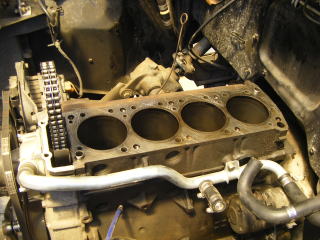

ピストンをスタリオンのローコンプに替えます

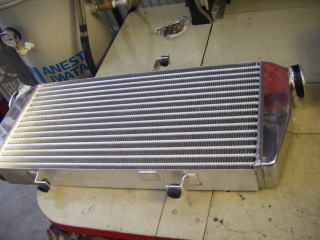

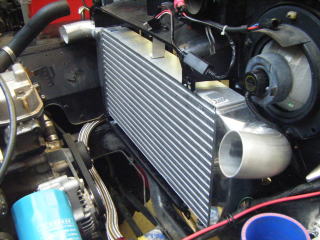

インタークーラーはトラストのエボ5用

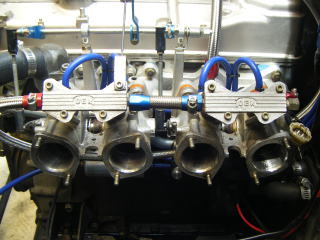

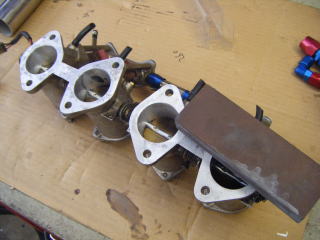

スロットル取付け
スロットルはＯＥＲのφ４５
スポーツインジェクションボディー

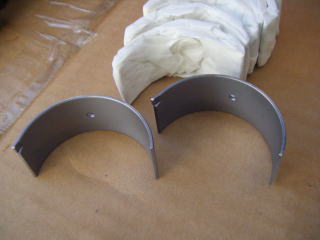

クランク・コンロッドメタルはＷＰＣ処理

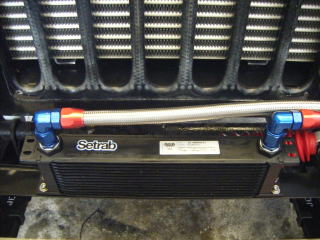

オイルクーラーコアはセトラブ１３段エキストラワイド

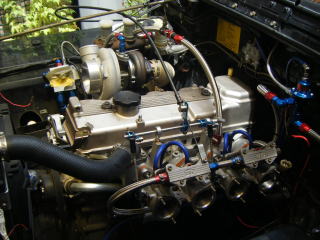

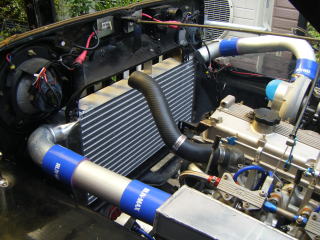

インテークパイピングレイアウト　　2012.8.15

オリジナルバキュームタンク

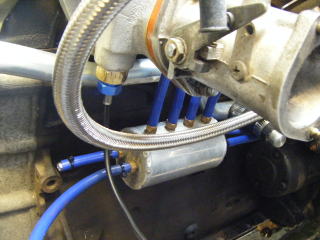

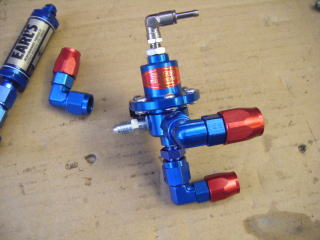

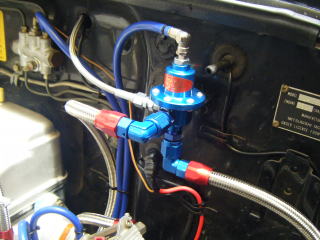

フューエルレギュレターはサード

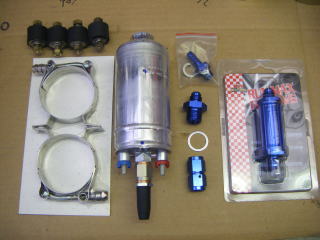

フューエルポンプはボッシュ　Ｋ０４４

スロットル取付け　　20128.14
スロットルとインマニをオイルストーンで面出し

こんな感じです

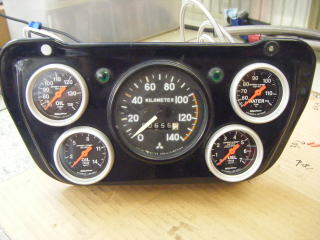

メーターはオートメーター

水温計
油温計
油圧計
燃圧計

メーター取付け　2012.8.15

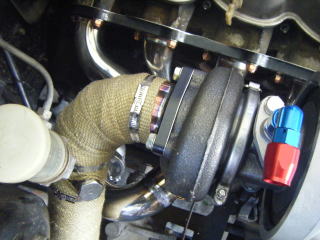

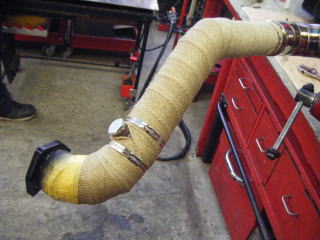

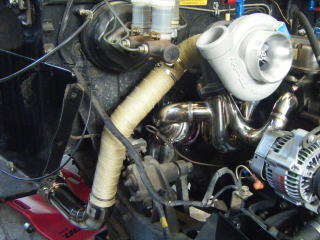

サーモテックのバンテージを巻きます
タービン側フランジは鉄なので耐熱塗装します

Ｏ２センサーアダプターをつけて完成

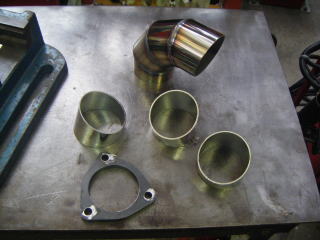

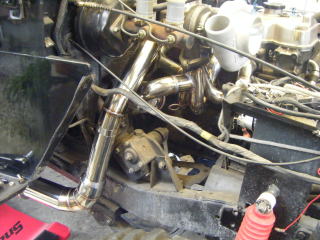

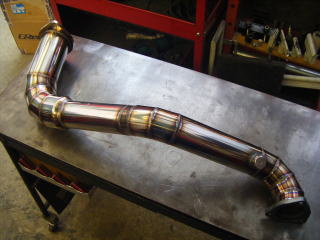

フロントパイプ製作

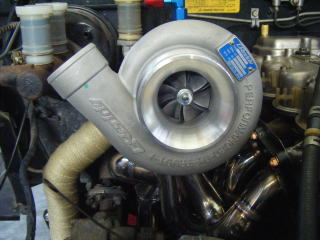

タービンはトラスト　ＴＤ０６ＳＨ-２５Ｇ

ウエストゲートはＨＫＳ ＧＴ�U　φ50

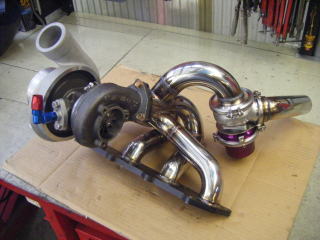

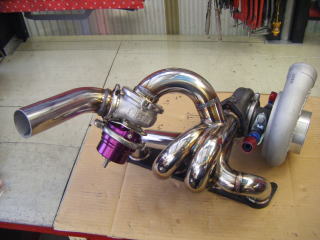

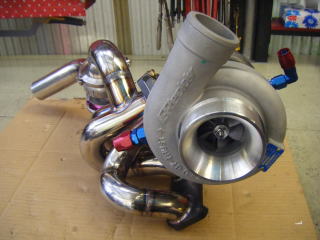

撮影用にタービンとウエストゲート仮止め

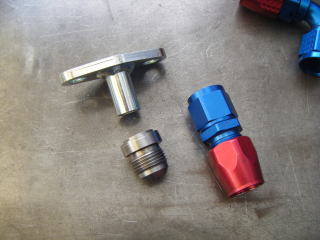

タービンオイルリターンアダプターを製作

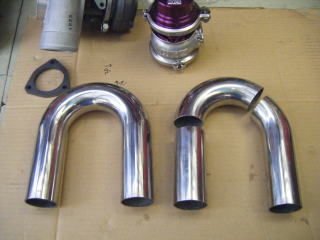

ウエストゲートのパイピングだけ製作
で、こんな感じ

エキマニの加工　2012.8.14

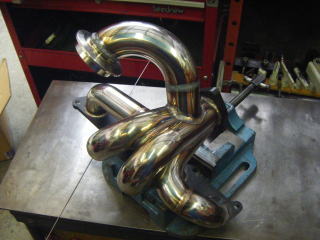

エキマニはエキマニ屋さんのワンオフ

同じエボ5用でもトラスト製はデカい！！

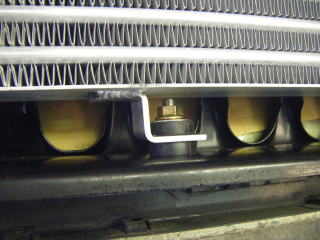

ラバークッションはＪ５５インタークーラー用

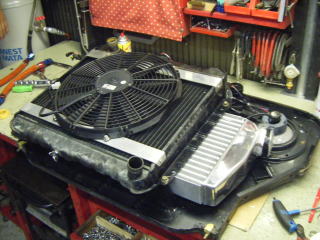

インタークーラーステーを製作取付け

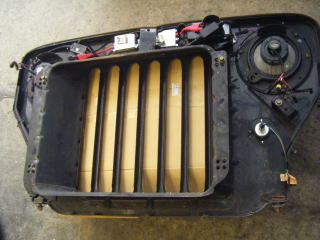

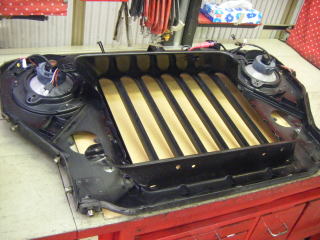

グリルをインタークーラーに合わせてカット

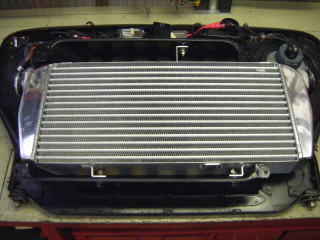

インタークーラー加工取付け　2012.8.6
