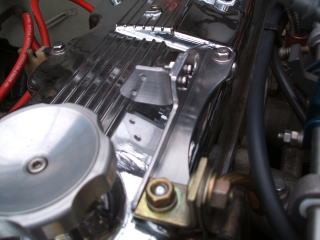

J55も同じ様に変更を行った

アクセルワイヤーをセット

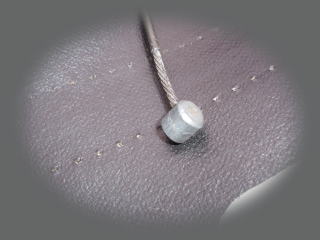

既設のワイヤー先端は、「円柱」のナマリ
これを削り落として「球」に加工して取り付けた

完成です

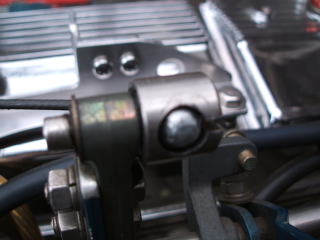

上手く収まった

磨いて光沢を出した状態

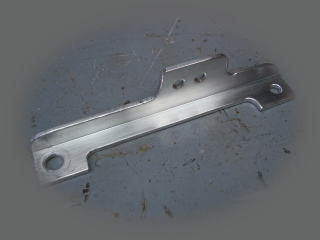

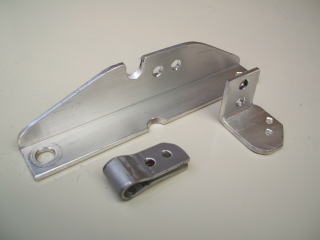

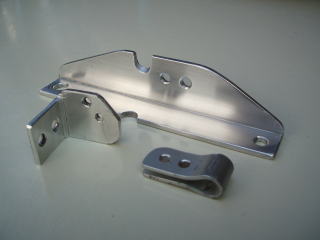

アルミを使いワイヤーブラケットの作成

特に気にせず、アクセルワイヤーのアウターで、スロットルリンクレバーを押しての動作であったが
正規の動作方法に変更することにした。
扇型ワイヤーレバーを使わず、今あるリンクレバーを180°傾け、下から引っ張るようにした

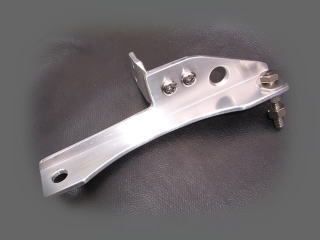

ワイヤーブラケットは、タペットカバーにステーを作り固定した(素材アルミ)

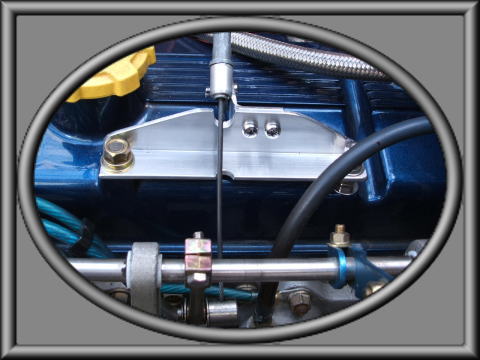

ステーをセットした状態

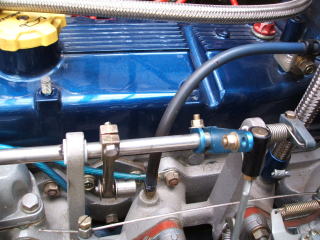

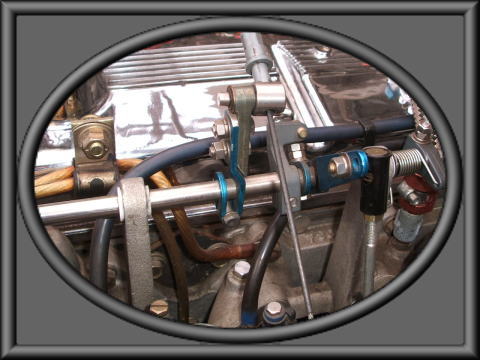

変更前に状態

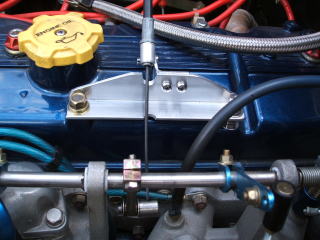

変更後

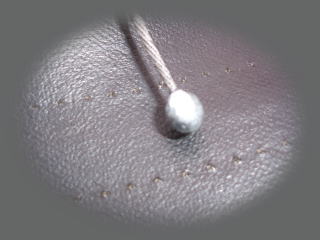

「円柱」を「球」に加工

ブルーバイガス用のEARL’Sオートフレックスの
設置でほぼ完成

暫らくこのままで使ってみる

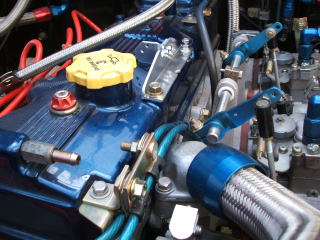

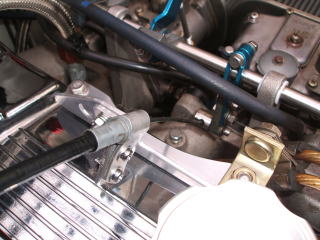

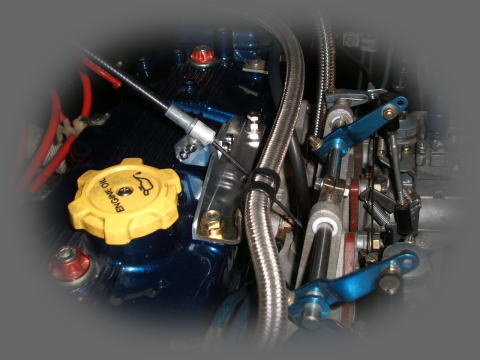

取り付けた状態

出来上がったが、再度ワイヤーブラケットの
形状を変更した

調整して完成
今までフラフラしていたアクセルワイヤーの固定が出来るようになった
レスポンスも向上したと思われる

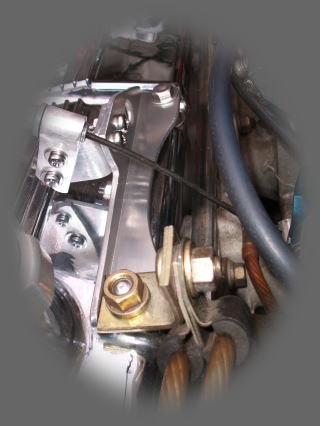

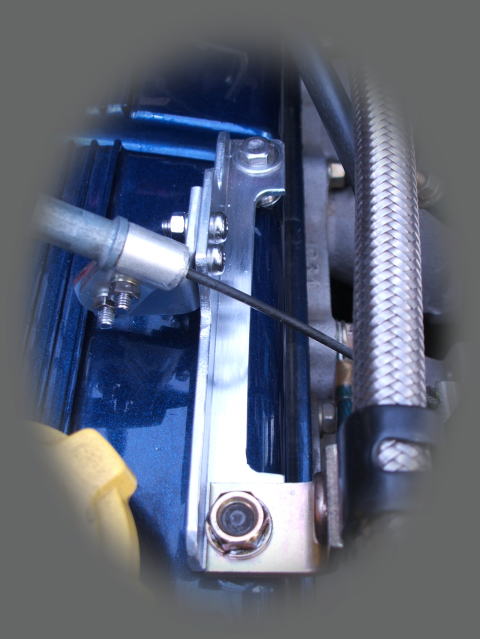

斜めから見た状態

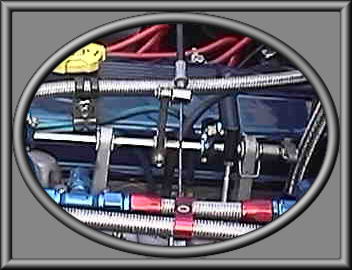

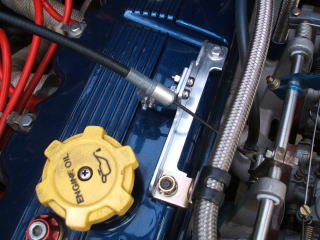

前から見た様子

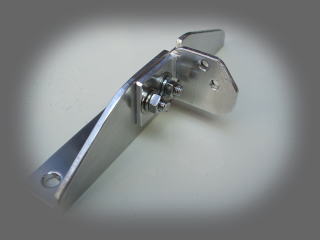

一部を組み立て、取り付けへと進む

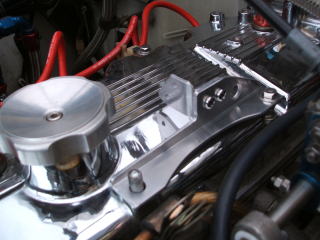

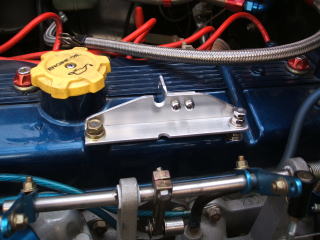

タペットカバーにブラケットを取り付け

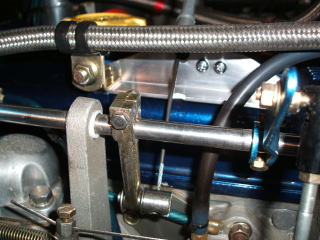

現在の動作状態を外し、スロットルリンクレバーを180°回転

180°回転

基本的には同じステー
