島田J57 スペアタイヤブラケトの作成   2013.6.17〜6.23

素材は鉄 4.5o

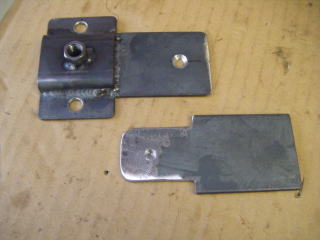

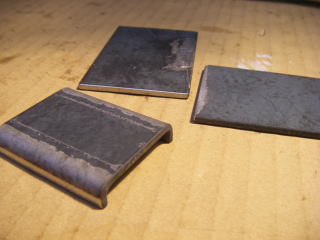

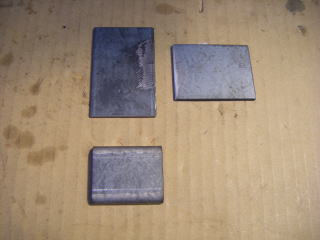

中央と左右部分の取付けステー

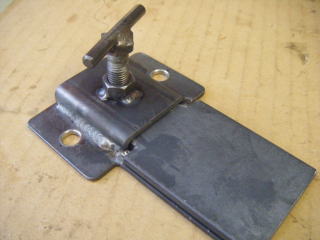

中央の差込ステーが完成 10oのボルトで
固定する為のナット溶接

工具なしで取外し出来るように

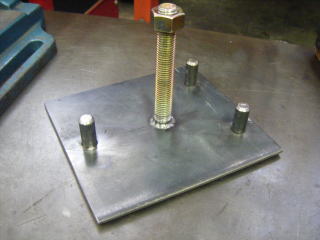

ホイール固定のブラケット作成 センターボルトは16o

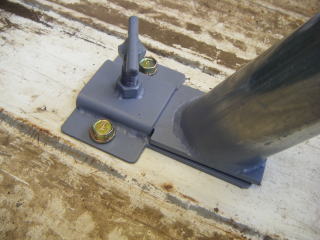

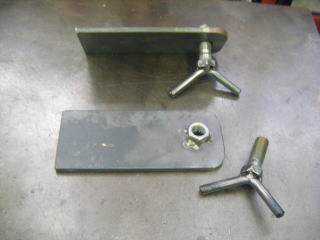

テールゲートに固定する為のステー
こちらも工具なしで取外し出来るよう
ナット溶接でボルトを蝶ネジに

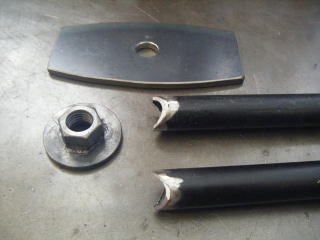

ホイールを固定する為のナット加工

直接ホイールを押える部分は6o

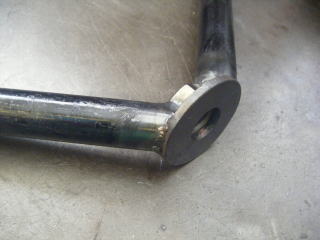

取っ手部分は21.7oのパイプを使用

出来上がった

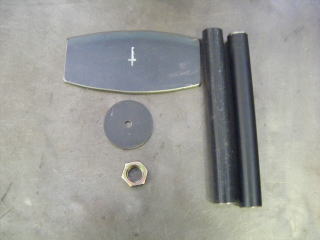

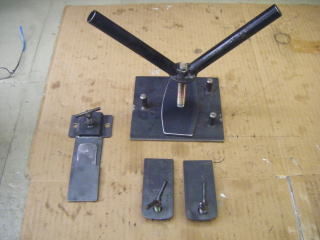

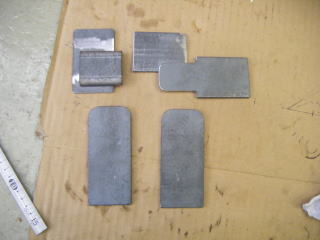

作成した使用部品

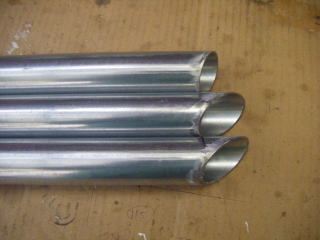

足場パイプを38°と60°に切断

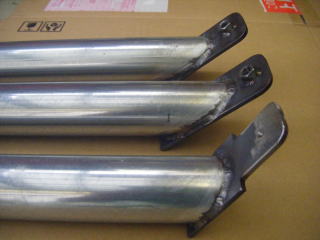

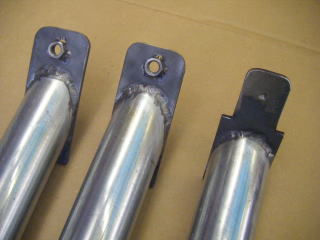

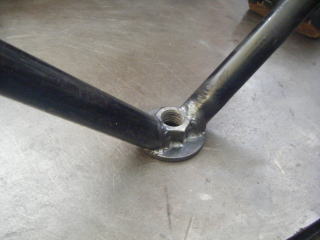

取付けステーを溶接

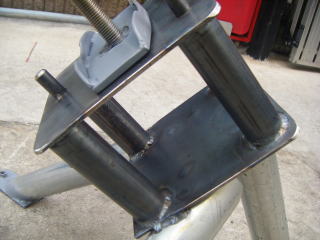

ホイール固定部の作成

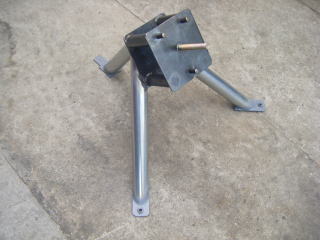

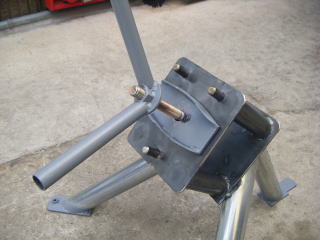

概観が出来上がった

ホイールの5穴は純正と同じ3ヶ所で
盗難防止は作成せず

ホイールのオフセットとタイヤの厚みで135o程
34φのパイプで延長

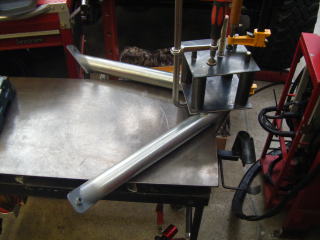

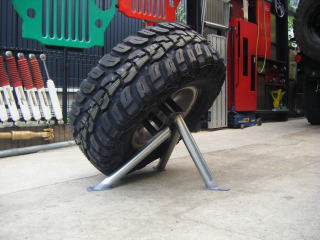

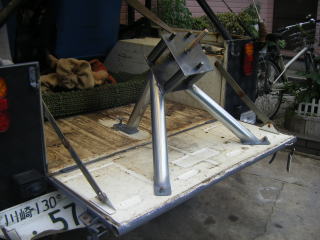

仮に収めてみた

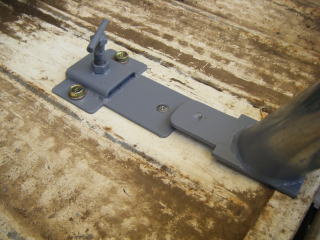

中央固定部分はリア後方に取付け

左右はテールゲートに取付け

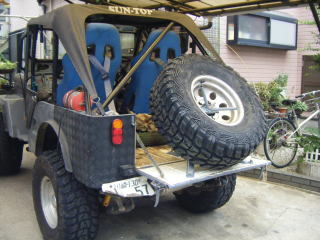

塗装を除いて完成

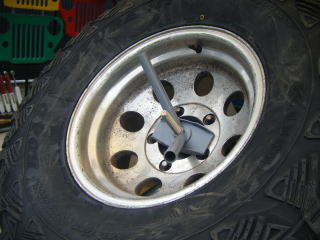

ホイール固定もいい感じ

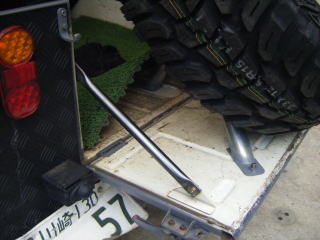

可動式のテールゲートリンクが不安定の為
21.7oのパイプに変更した
