J53 リア ダブルショックに変更   2013.8.30〜2013.9.4  その他

J53 LEDストロボ取付け  2013.3.21

J53 ビデオカメラ収納BOX作成   2013.8.9

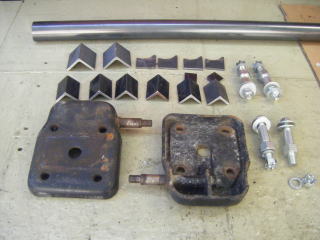

2013.8.30 使用する部品

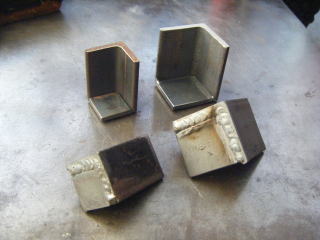

スプリングプレート補強用と
上部ショック取付けブラケット

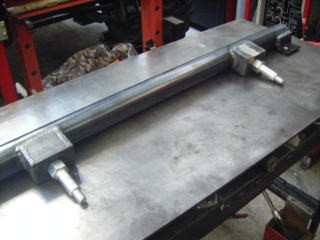

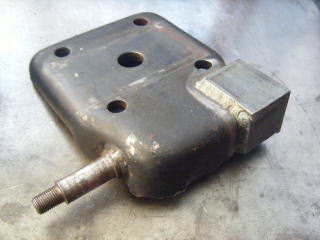

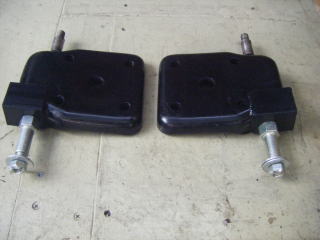

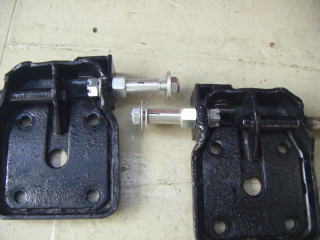

スプリングプレートの補強完了

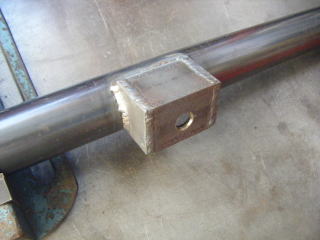

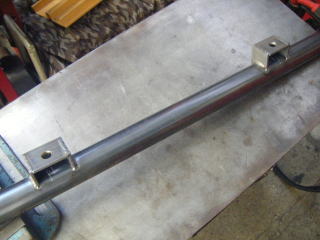

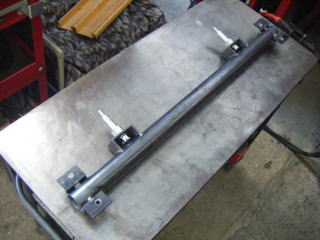

上部ショックマウント 42.7φのパイプ使用

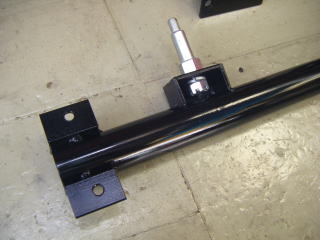

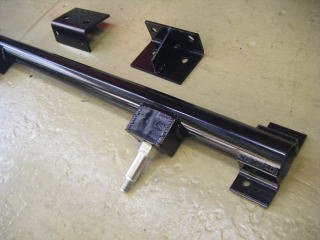

前後にマウントボルトを取付け

上部フレームの左右に載せる

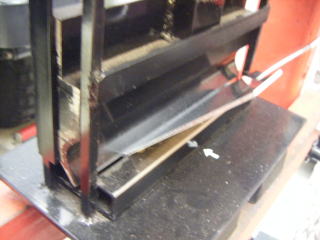

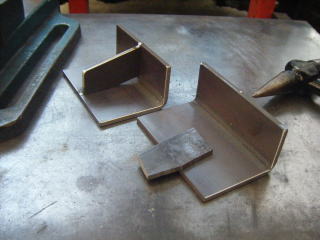

4.5oの鉄板を曲げ フレームの補強ブラケット作成

取付けは8oボルト4本で固定

塗装して完成

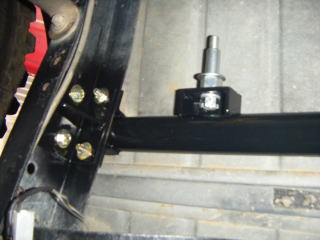

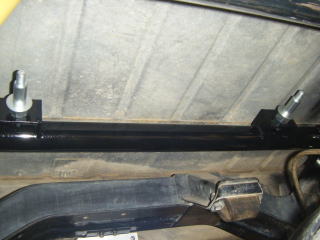

フレーム上部に取付けた状態

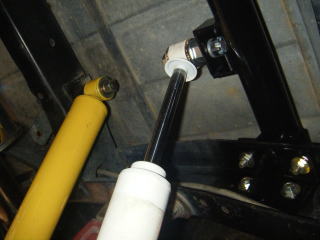

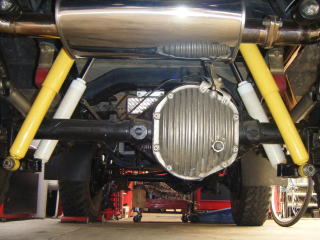

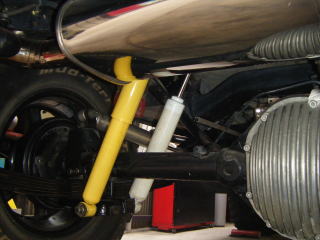

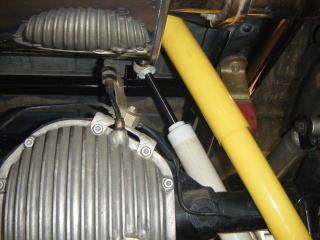

モンローとプロコンプをセットしてみた 共に柔らかいショック

緩衝はなさそう 乗り心地不明

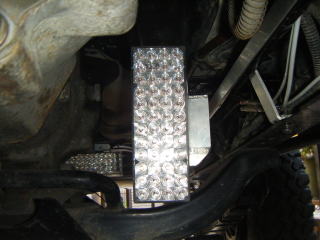

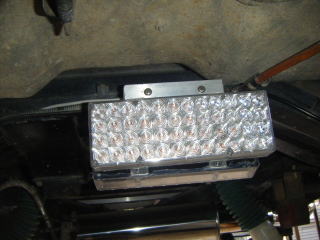

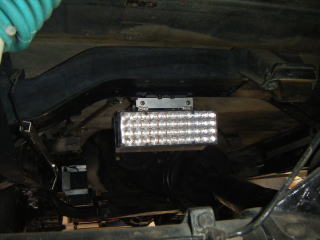

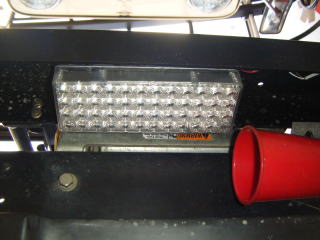

48LEDで赤点灯と青点灯の4つ

赤と青で1セット 2セット購入で同時点灯すると点滅のスピードが違い
コントロールユニット1つに対し2セット接続改良を行った

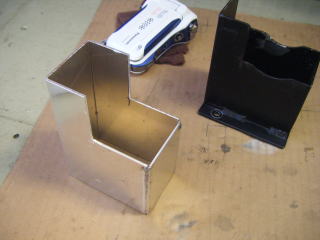

右が以前使用していたビデオカメラ収納BOX

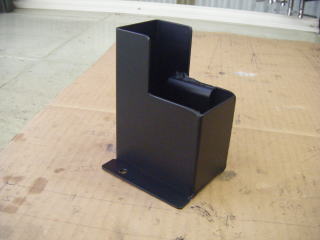

つや消し黒塗装

フエルトを張り 固定し 完了

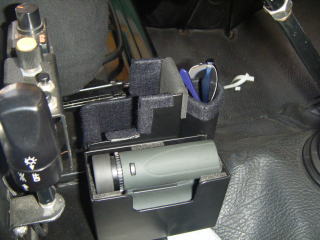

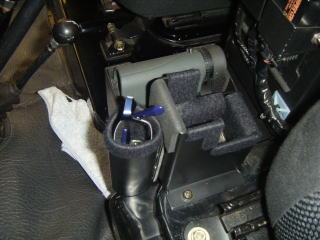

上部右側→老眼鏡 左側→ビデオカメラ収納BOX 手前→双眼鏡

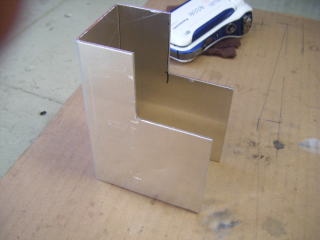

2oのアルミを使用

以前譲り受けたHIDのHigh&Lowの切り替えが具合悪く 取替え

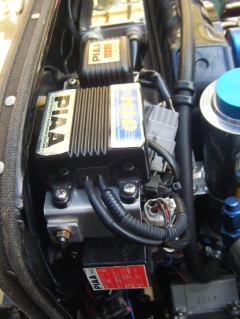

以前のバラスト

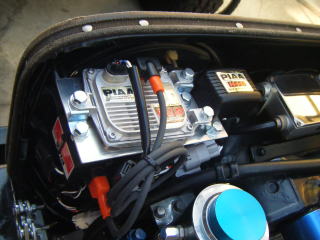

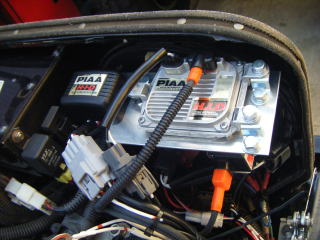

取替えた新しいバラスト

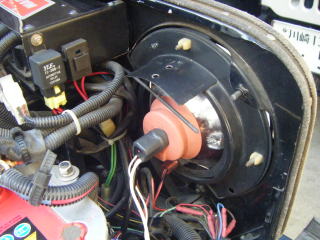

右側も既設を取外し

取付けブラケットにセット

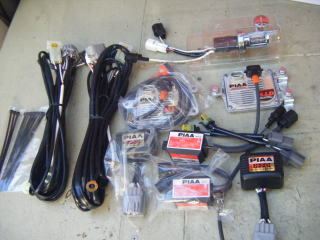

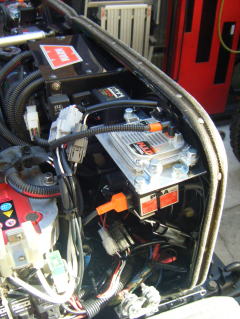

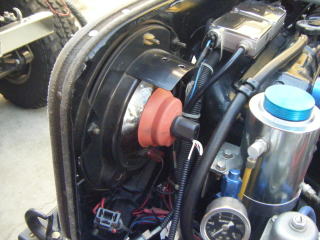

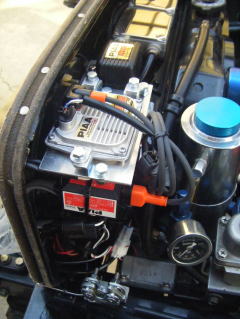

新しいHID各部品の取付け完了

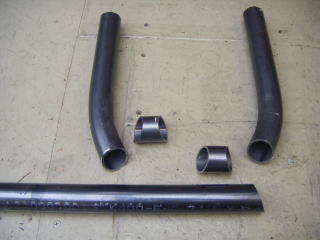

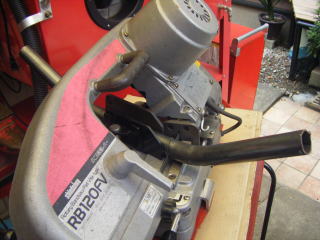

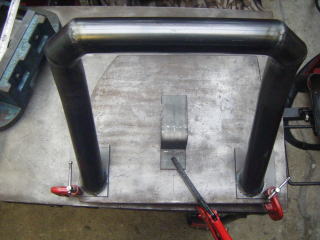

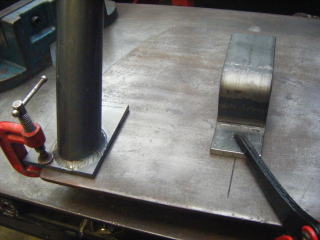

パイプを曲げてから切断

鉄パイプ34φ2.3oを使用

以前と取付け位置が同じで若干形状が異なる

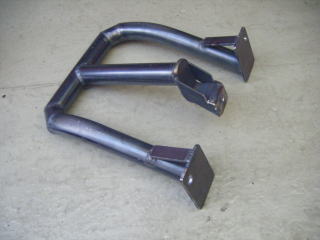

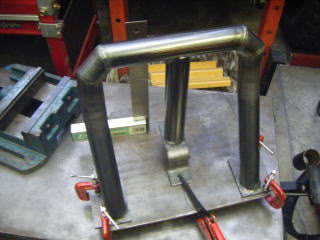

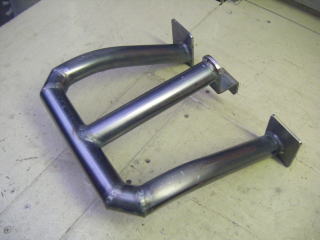

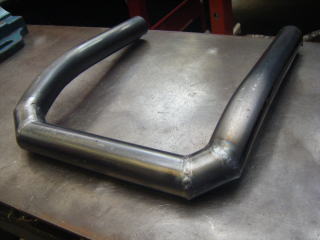

概観が出来上がった

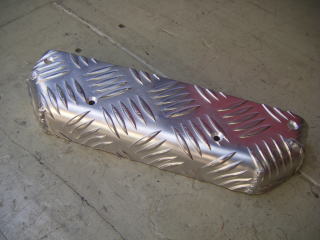

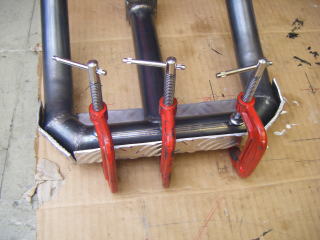

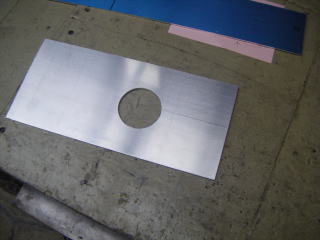

2013.10.3 アルミ縞板を形状に合わせ作成

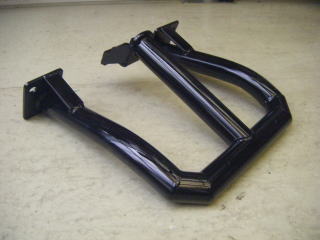

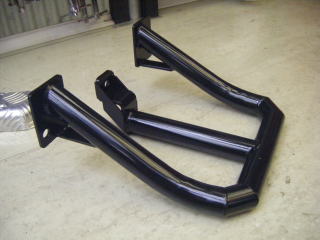

2013.10.4 取付け部分の補強をし黒塗装

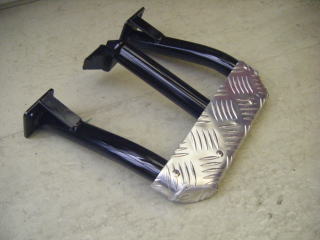

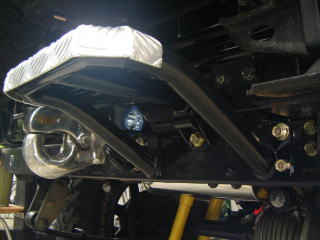

縞板を取付けて完成

左が今回作成したリアステップ

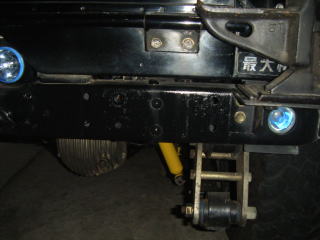

取付け前の状態

今回は5本のボルトで固定

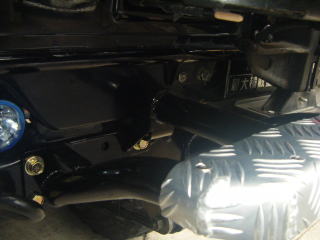

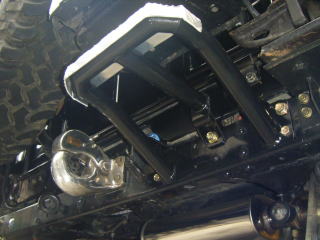

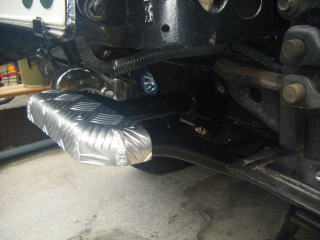

取付けた状態

2013.10.4 ビデオカメラの収納BOX作成

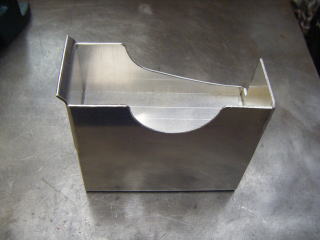

2oのアルミを使用

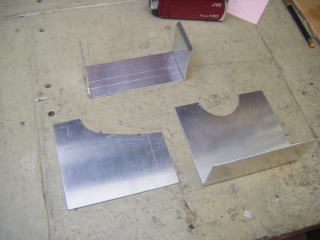

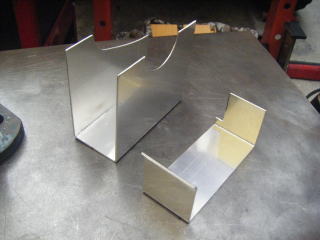

パーツの切り出し

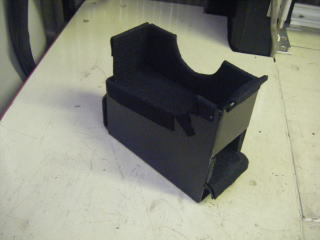

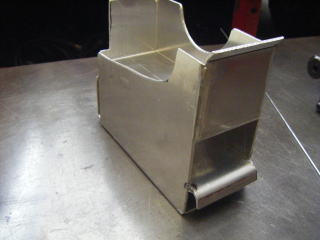

組立完了 手前下部はメガネ収納

黒塗装後 フエルトを張り完成

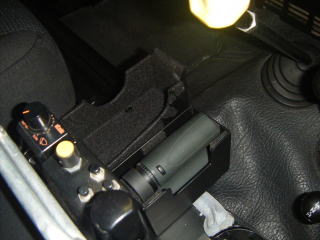

設置はボルトで共締め

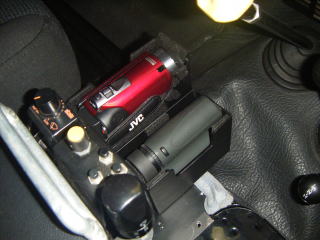

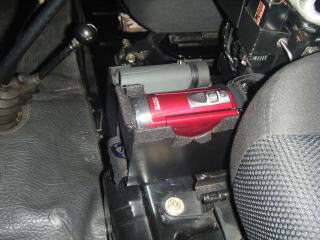

ビデオカメラを収納した状態

J53 2013.8.9に作成したビデオカメラ収納BOXをビデオカメラ変更で作り直し
リアステップの作り直し  2013.10.1
HIDヘッドランプの取替え  2013.9.27
