ストレートステップの作成

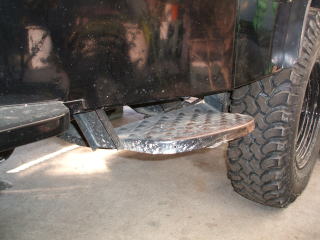

2006.2.5 甘利山の河原でステップをぶつけた 何度か直したが、今回は直さず ストレートステップを
考えてみた 材料は20Фのパイプを使用(アルミしま板は張らず パイプのままで一部しま板の予定)

社外品のストレートステップを参考にした

強度は問題ないと思われる

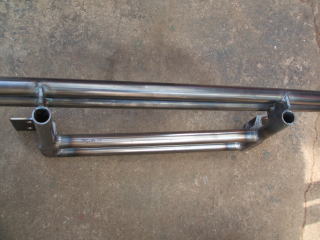

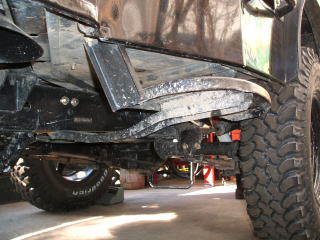

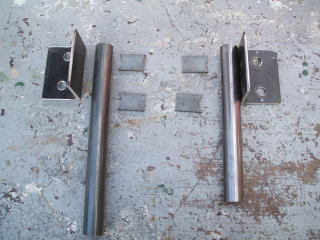

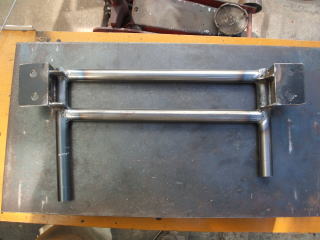

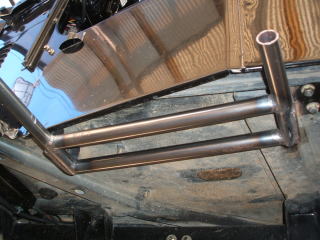

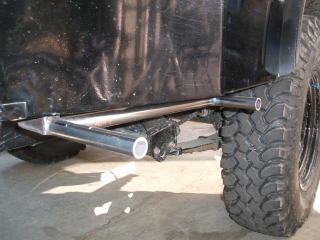

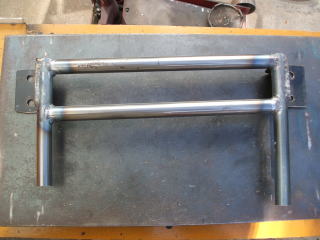

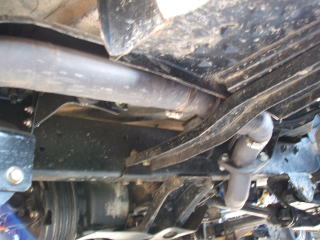

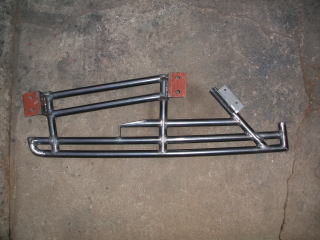

途中経過 既設のステップ穴・ボルトを使用

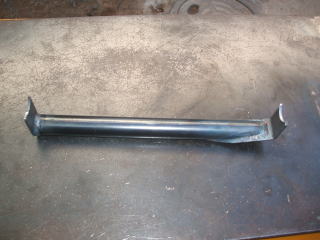

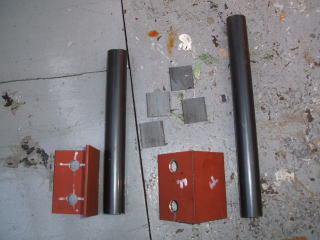

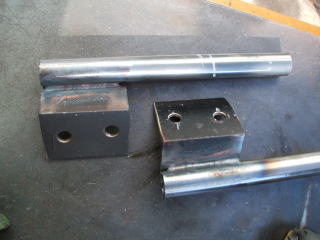

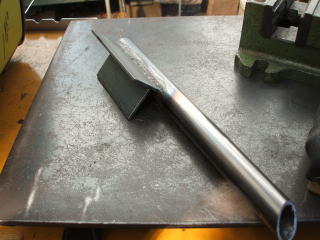

取り付け部は4X50X50のアングルを使用

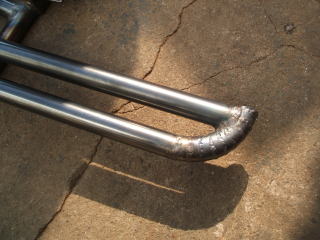

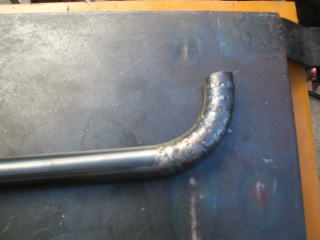

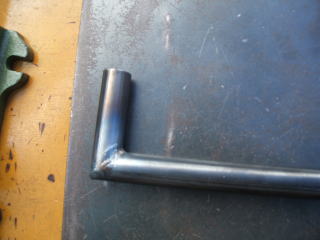

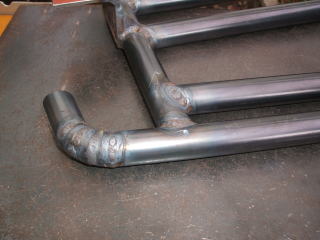

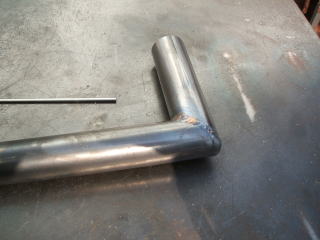

コーナーは曲線で

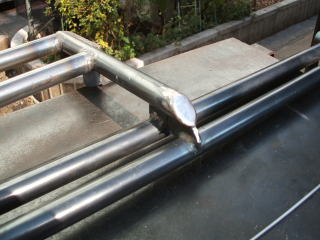

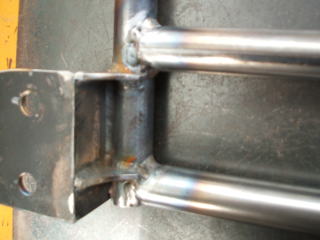

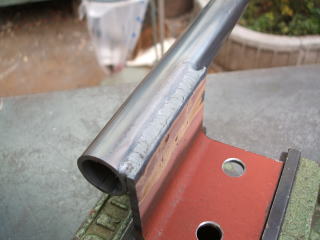

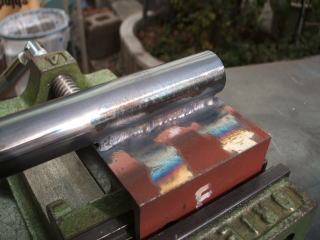

このステーより10o程上にメインパイプ溶接

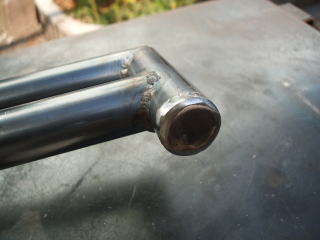

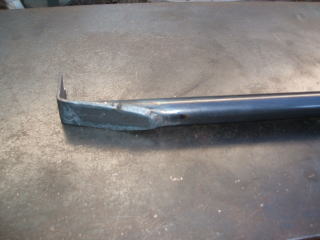

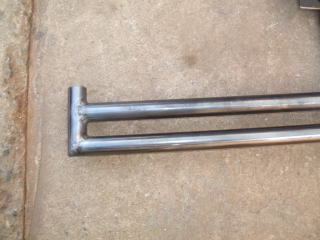

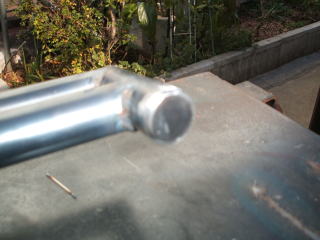

パイプ穴をふさいだ状態

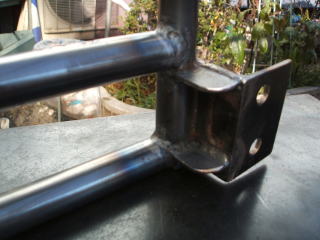

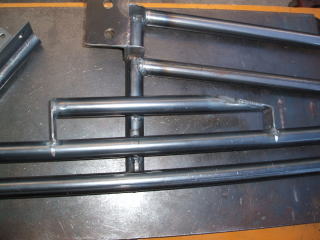

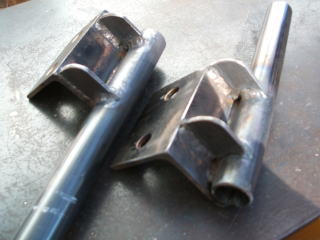

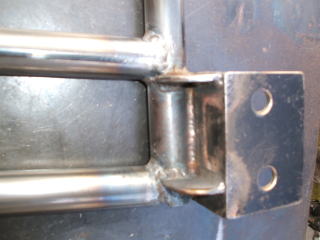

社外のストレートステップとは異なったステーを作成

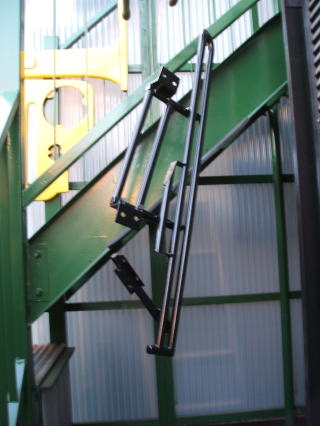

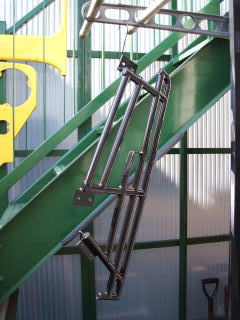

シャシーブラックで塗装

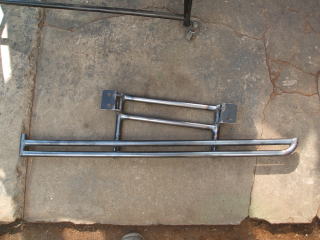

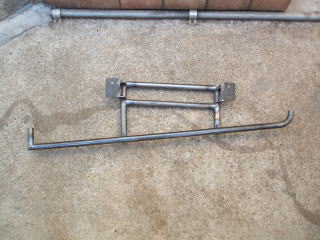

助手席側のオリジナルストレートステップの完成

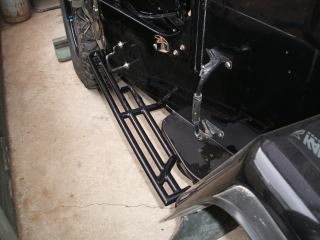

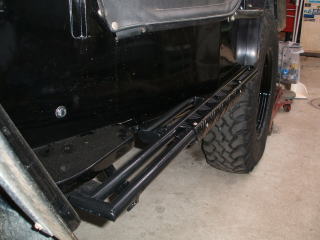

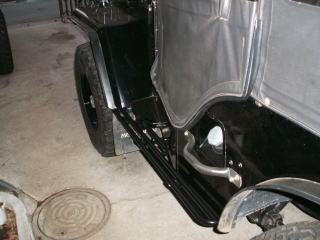

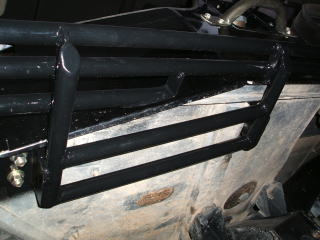

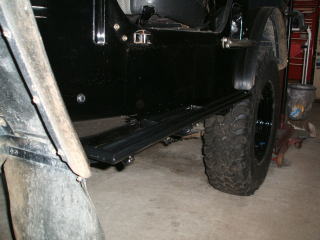

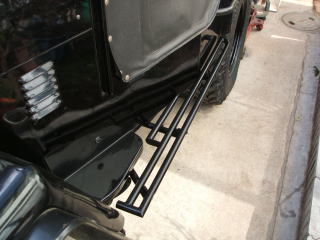

取付けた状態

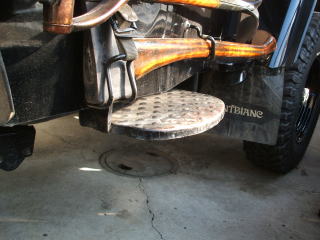

運転席側のステップは「オノ」の出し入れと固定位置の関係上、助手席側とは形状が異なるステップになる
基本的には同じ固定方法 既にノーマルステップ取付け位置は30o程UPしてあるが、作成する事にした

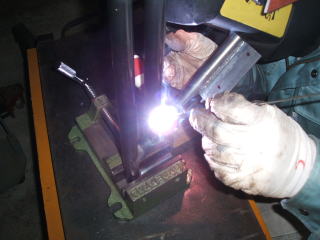

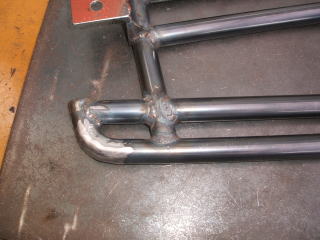

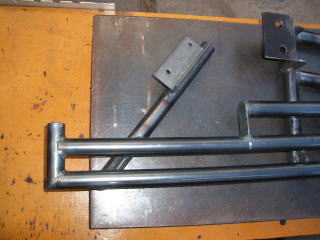

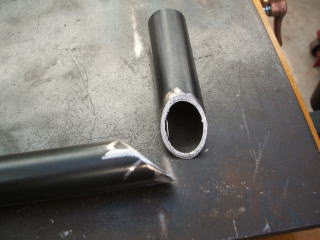

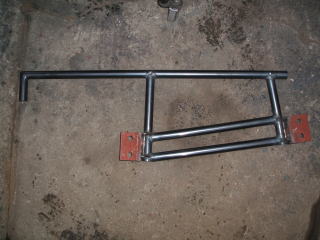

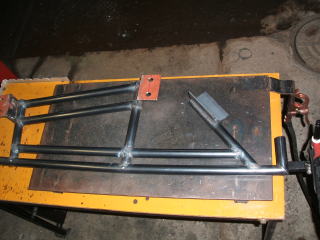

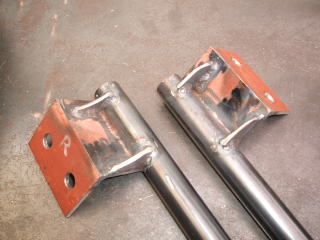

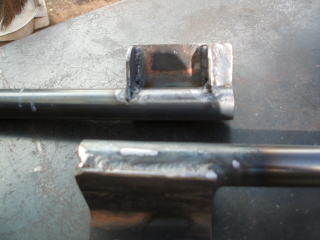

取付けステーから直接メインパイプを溶接
ここが助手席側と違う点

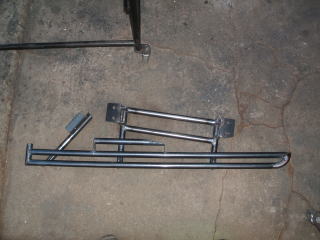

サイズも短くなった

***運転席側のステップも完成した ジープにセットした写真は後日(現在塗装中) 2006.2.18に完了
***パイプの一部にアルミしま板取付けは思案中 2006.2.18に完了
***フレームからの補強も思案中

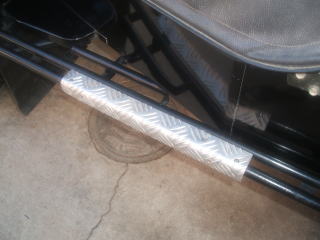

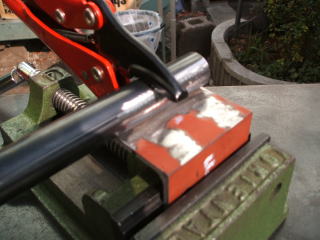

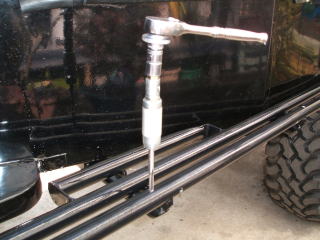

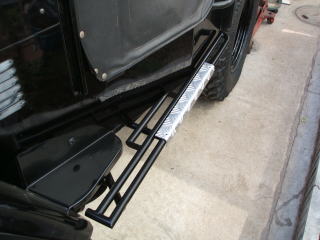

2006.2.18 メインパイプの一部にアルミしま板をつけた 5oのタップで4ヵ所ボルト止め

やたらにアルミが目立ったので黒く塗装した

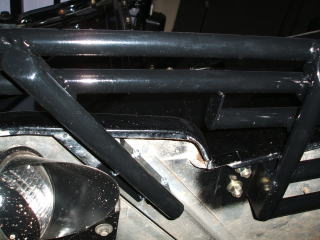

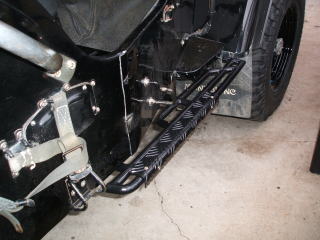

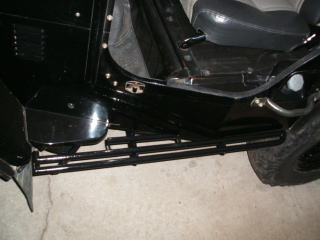

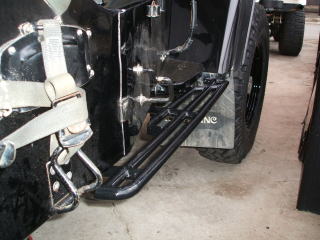

塗装が乾いた運転席側のステップを取り付けた

こちらもアルミしま板を塗装して取り付けた

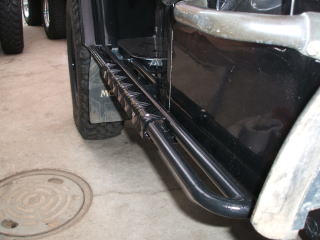

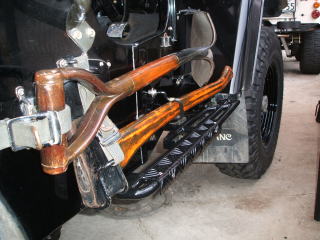

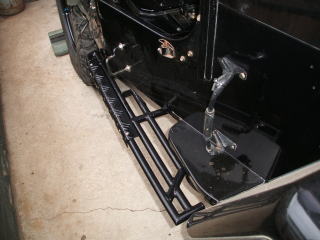

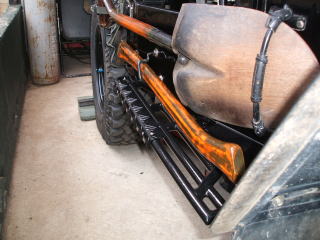

パイオニアツールセットをセットして完了

***フレームからの補強も思案中(取付け後の強度もそこそこ)

2006.2.18運転席側も完成

2007.9.28 しま板の変更 最後に追加

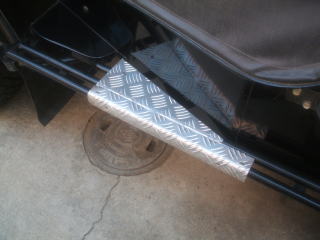

2007.9.28 しま板を延長した(左のみ)
