オリジナル ショートステップの作成   2006.2.27〜

メンバーからの要求で3台分作った

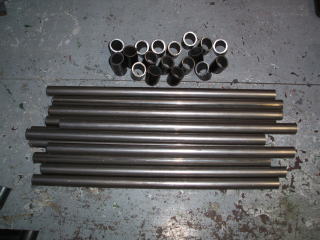

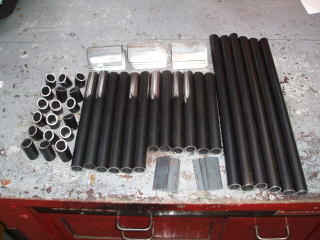

下2枚の写真が今回の材料

アングルは3x40x40 パイプは20Ф

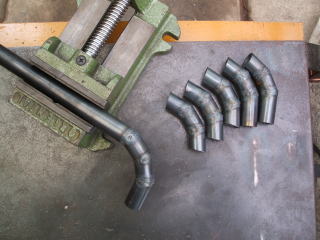

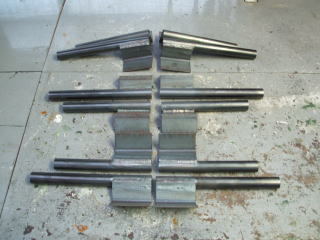

15°で切断 数が多いので、めんどうでした

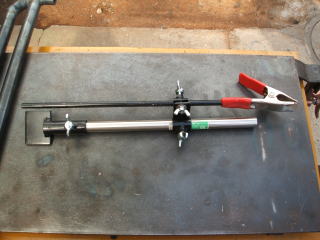

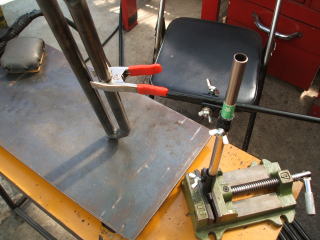

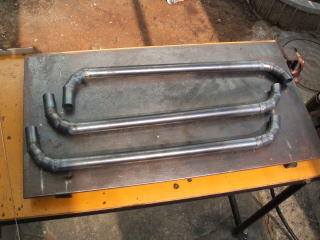

材料を押さえるためのアイテムを作成した

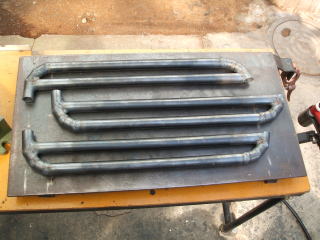

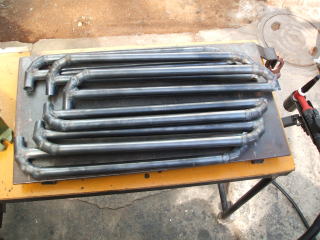

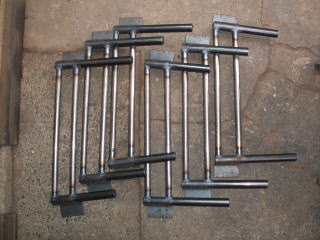

メインステップ全部完成

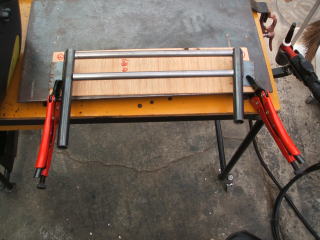

16Фのパイプで左右を固定

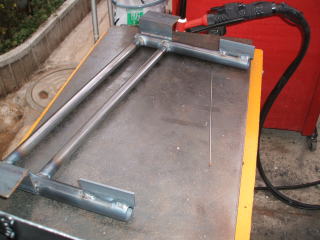

純正のボルトで固定するブラケットの完成

ブラケットから15o程上げて
メインステップを取り付ける

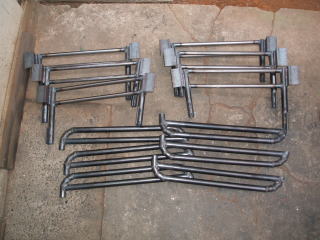

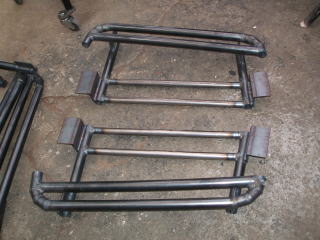

使用する部品の完成

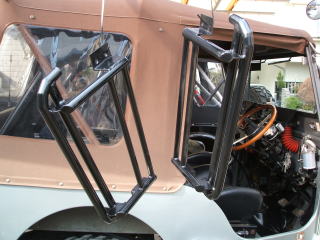

今回のショートステップのイメージ

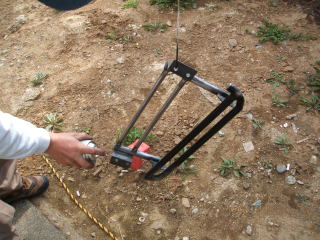

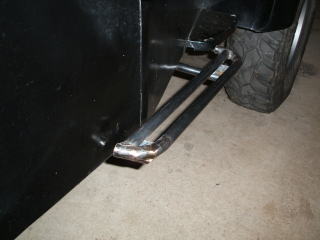

使用例です

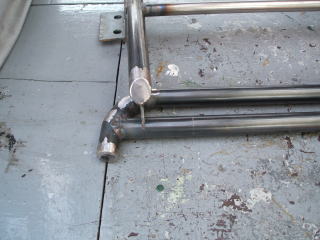

パイプの先端はふさいだ

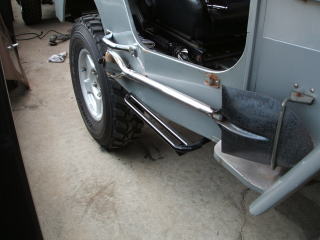

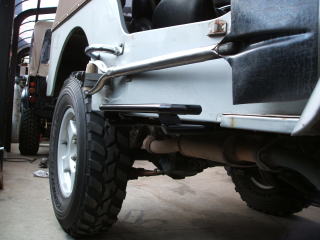

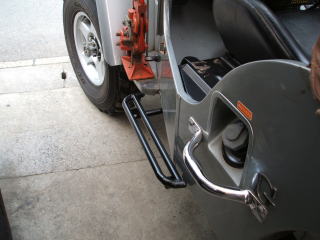

メンバー J55にセットしたイメージ

塗装はオーナー自ら行った

乾燥中

2006.3.11 セットが完了した

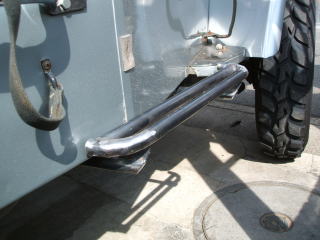

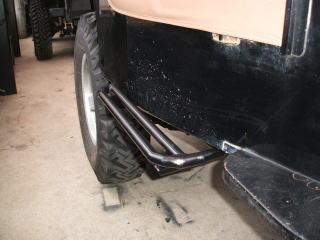

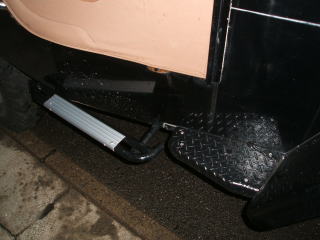

2006.3.11  メンバー J59のセットイメージ

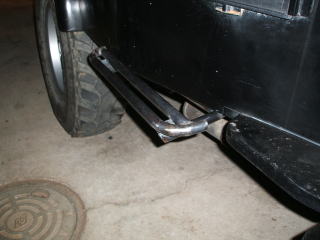

2006.3.13 メンバー J53にセット完了

しま板が手に入らず、代用品のアルミ板を取り付けた

2006.10.15 変更と強化 このページの最後に

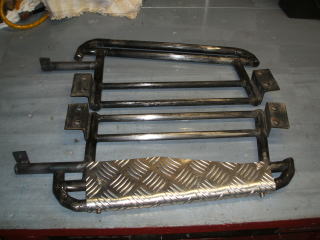

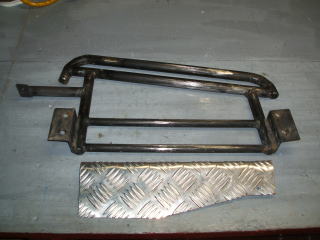

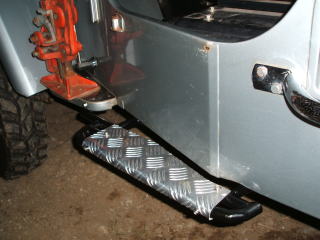

2006.10.15 ショートステップの高さと取り付け強化を行った アルミシマ板調達により変更した

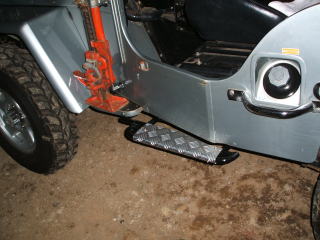

取り付けた状態

ハイリフトジャッキーの付け根のステップ?を
利用して取り付け強化を行った
