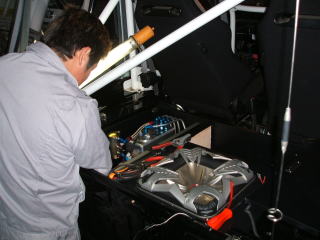

ネオン管も装着　90�pツイン

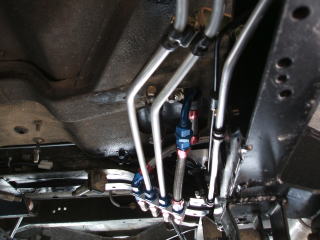

一番右側のラインはキャニスターライン

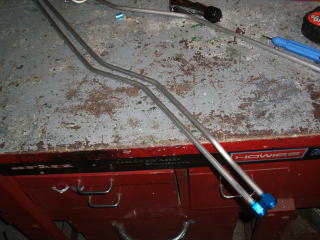

パイプベンダーで曲げます

初のアルミパイピング！

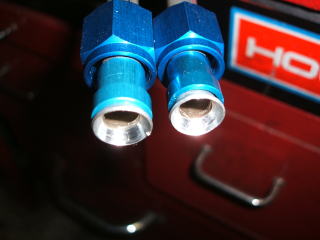

フレア加工した状態
テーパー角はアールズ対応の37°

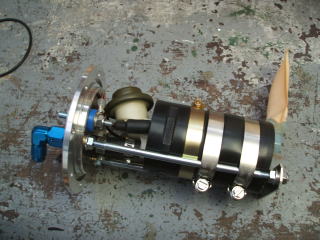

ＧＴＲのポンプをＡｓｓｙした状態
これがコレクタータンク内に入る

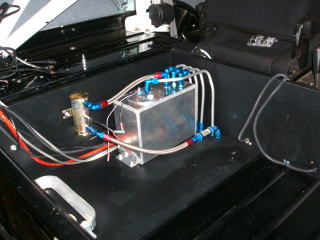

コレクタータンクにポンプをセットした状態

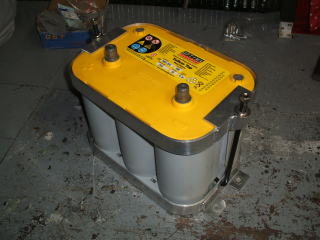

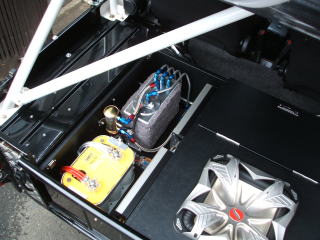

バッテリーベースと枠はアルミで製作

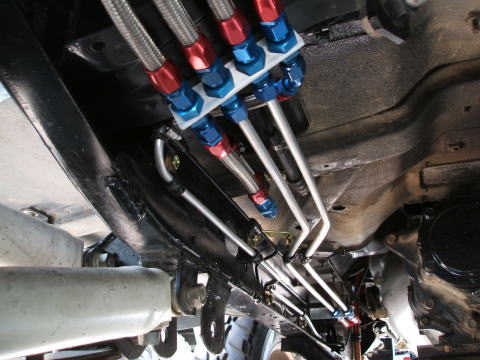

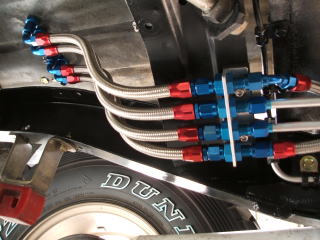

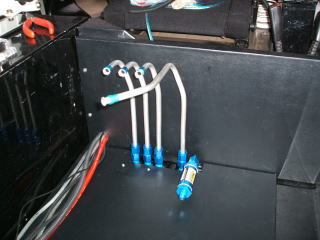

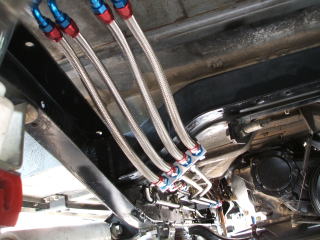

フロアにバルクヘッドを使いヒューエルラインを中継

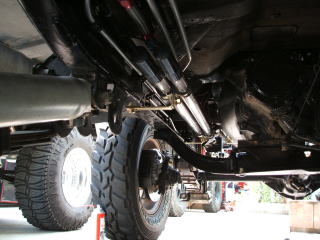

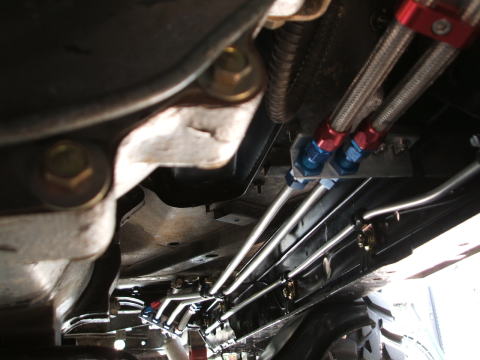

燃料タンクメインアウトはドレンボルトから
リターンは純正メインへ

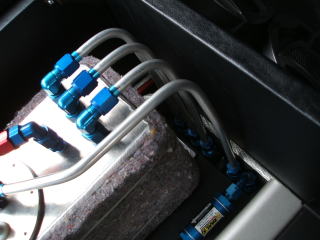

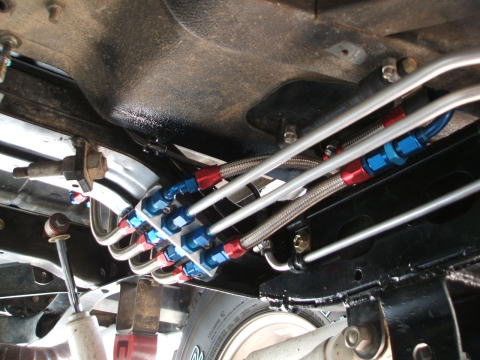

写真の上から 　ニスモポンプ ← 燃料タンク
　　　　　　　　ＧＴＲポンプ → ヒューエルデリバリー
　　　　　　コレクタータンク ← ヒューエルレギュレター
　　　　　　コレクタータンク → 燃料タンク

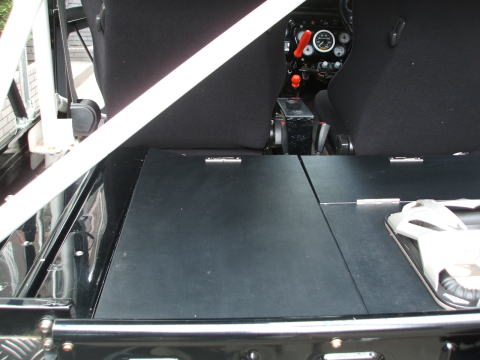

蓋が開きます

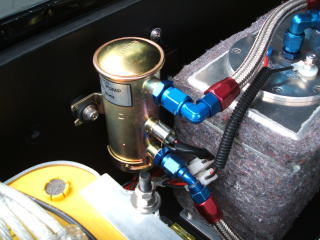

ニスモのキャブ用ヒューエルポンプ
このポンプで燃料タンクからコレクタータンクに送る

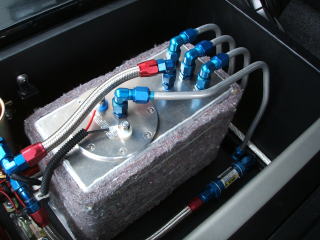

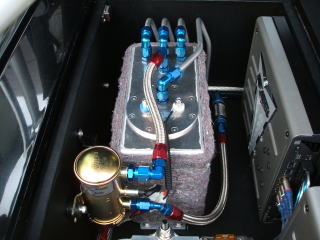

コレクタータンクの周りに吸音材を巻き
ポンプの騒音を抑える

コレクタータンクの取り付け＆ヒューエルラインの作り直し

コレクタータンクとは、スポーツ走行時、燃料タンク内のガソリンの片寄りによる燃料切れを防ぎ
安定した燃料供給が可能とします。
ポンプで燃料をコレクタータンクに溜め、コレクタータンク内にあるポンプでエンジンへ送る仕組み。

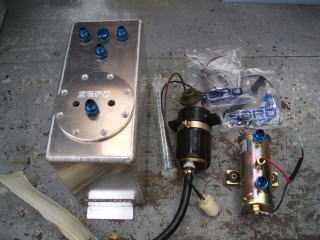

ＳＡＲＤ ポンプインコレクタータンク
Ｒ３３ ＧＴＲ 純正 ヒューエルポンプ
ニスモ キャブ用 ヒューエルポンプ

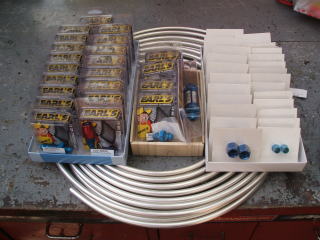

必要になったアールズ
後で足りなくなり追加注文・・・
