2006.11.5〜

Project-J Third Stage

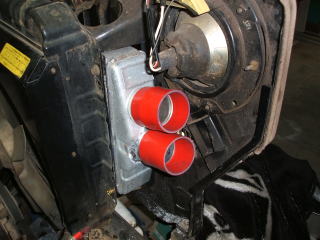

インタークーラーのサイドタンクにもう一つ入り口を製作、タービンから来るエアーは
インタークーラー内で集合する

ツインブローオフの下にはI/Gコイルが4つ並ぶ
赤外線ピックアップで同時点火

ウエストゲートの排気側は50Ф

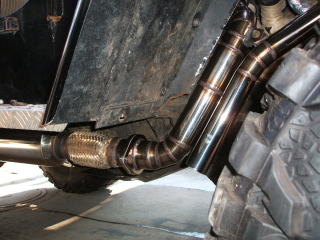

フロントパイプは、50ФX2→60Ф→70Ф

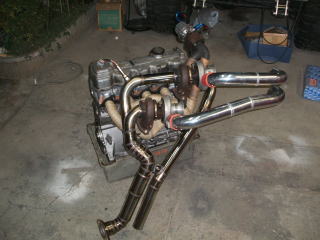

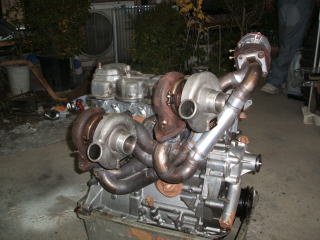

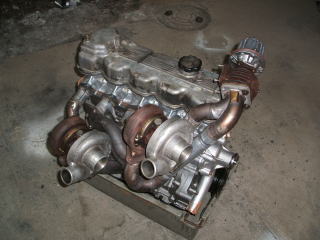

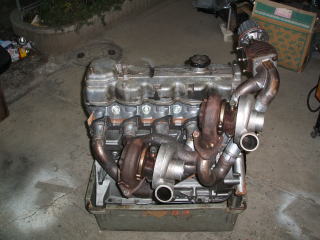

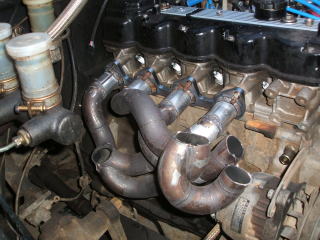

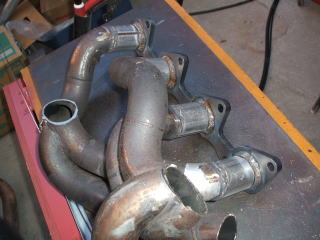

エキマニ完成! おりてるエンジンに仮合わせして撮影

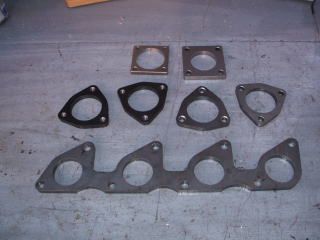

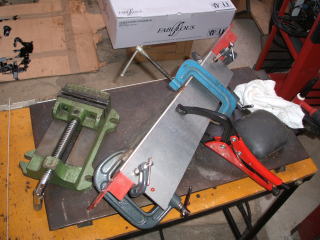

溶接用フランジ
エンジン側はガスケットを元にレーザーカット

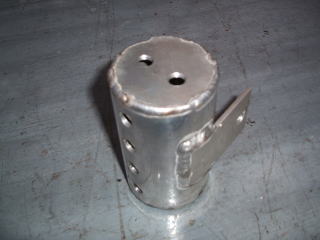

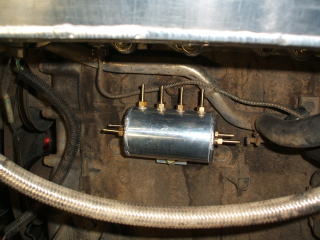

バキュームタンクの製作

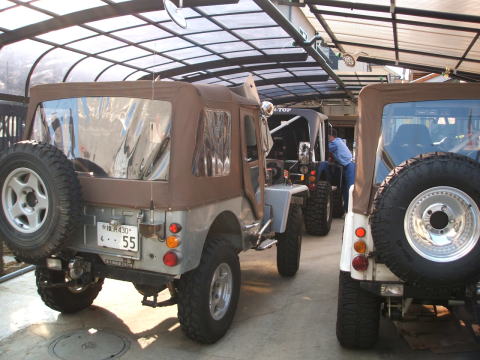

いらなくなる部品に群がるメンバー

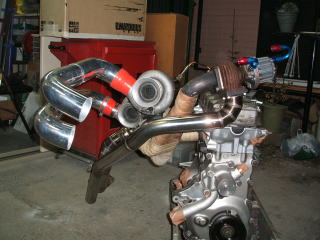

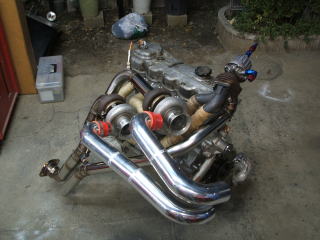

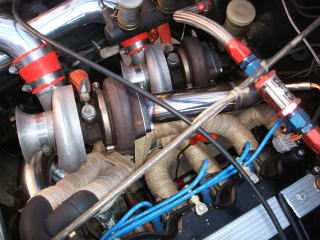

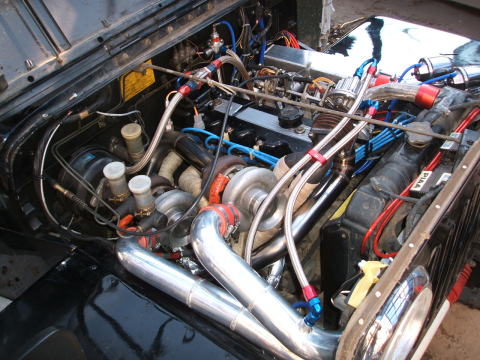

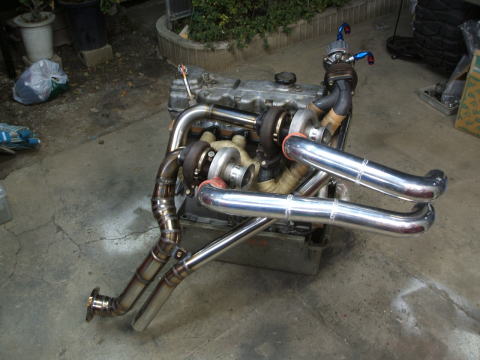

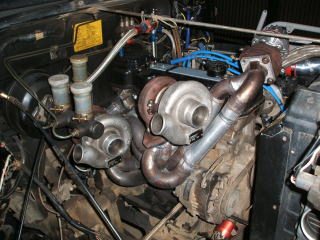

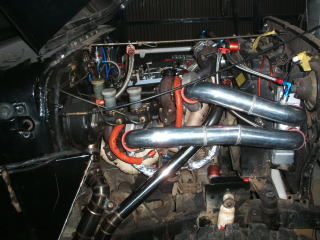

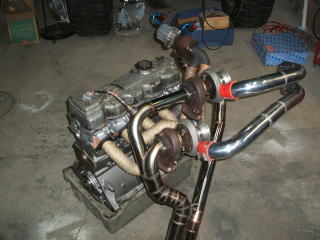

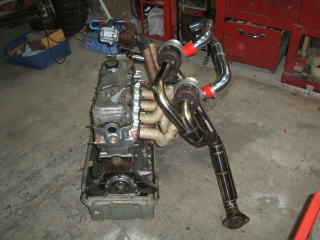

エキマニ・フロントパイプ・インテークパイプが完成したので仮合わせして撮影

フロントパイプを等長にする予定でしたがスペースの問題で無理でした・・・

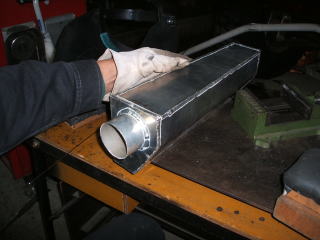

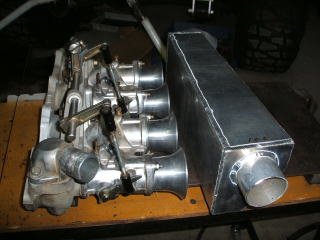

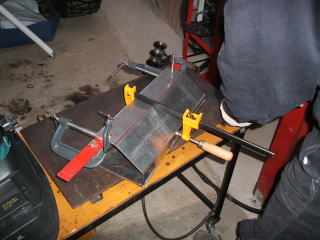

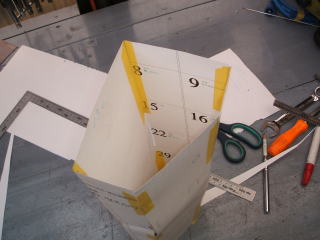

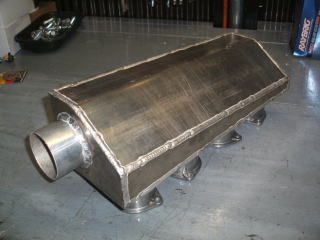

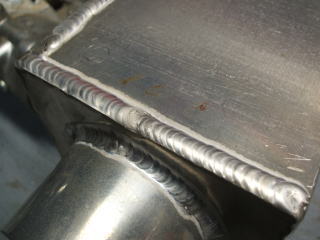

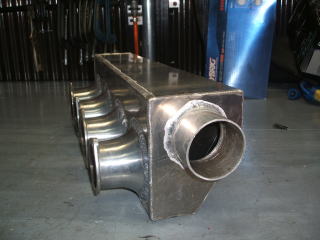

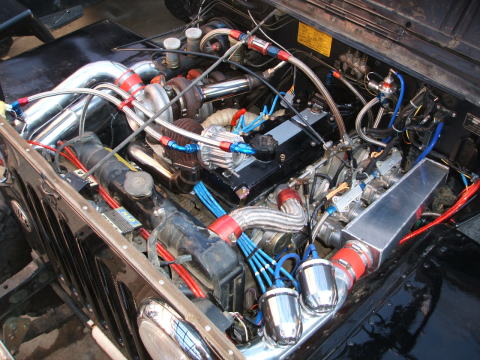

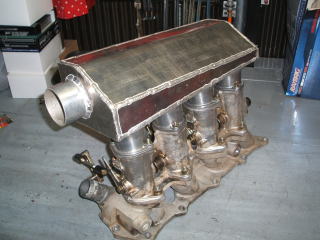

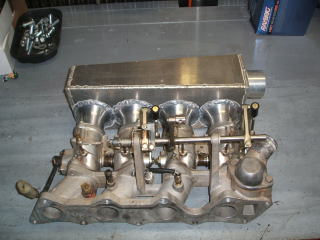

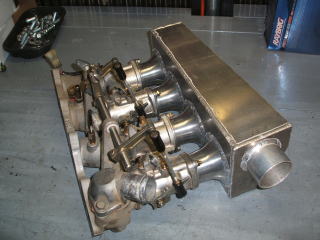

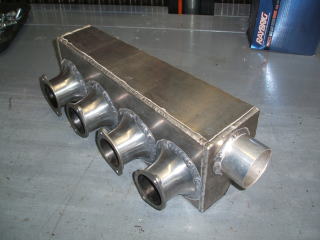

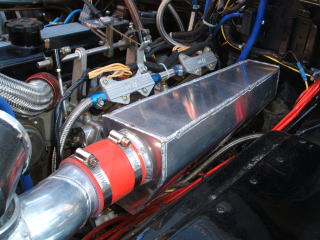

インダクションボックス製作

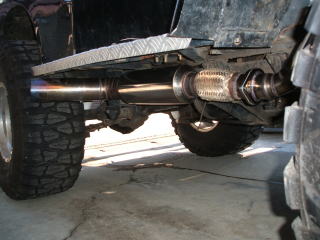

90Фサイド出しマフラー

ウエストゲートはフェンダーの下で大気開放

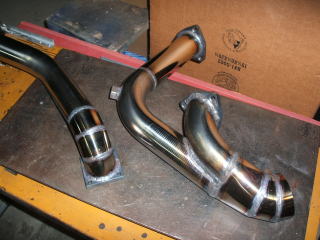

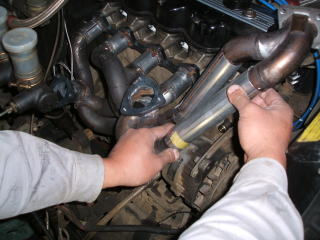

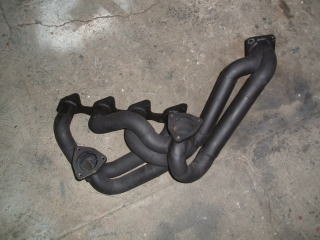

エキマニはスチール50Фで製作

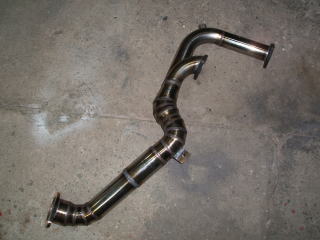

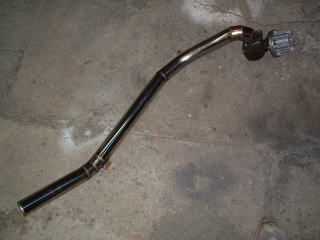

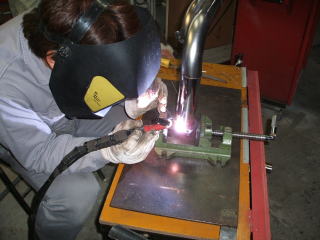

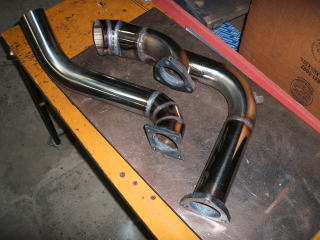

フロントパイプ製作

絶妙なタービンの位置、ここ以外は無理です

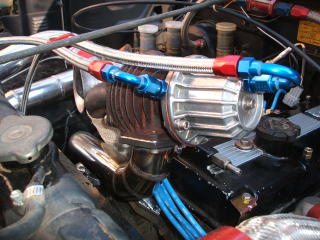

HKS シーケンシャル

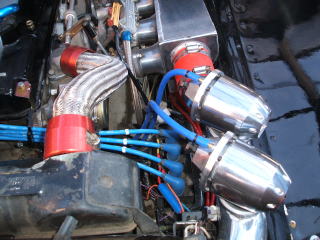

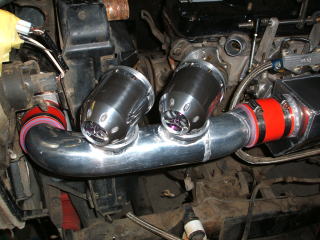

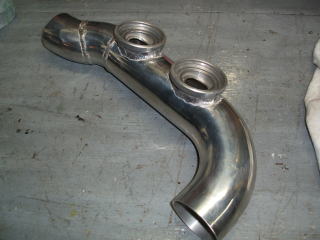

ブローオフもツイン!

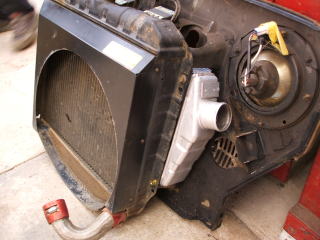

インタークーラーはランエボX

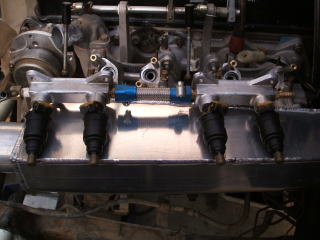

インジェクターはGT-R純正444ccを流用

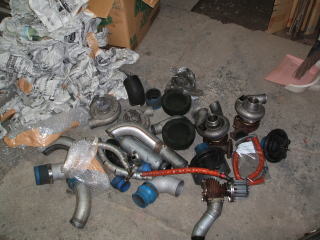

何も考えずにオークションで購入したタービン・ウエストゲート

タービンはトラスト TD-05 12B x2
ウエストゲートはHKS レーシングタイプ x1

自分でできる事は自分で

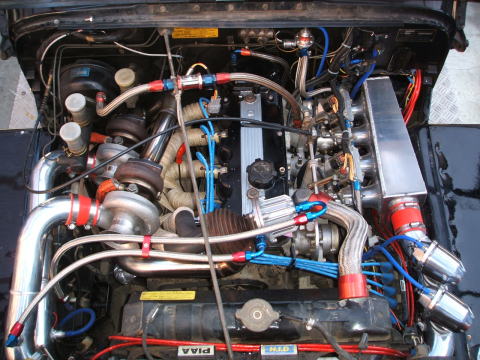

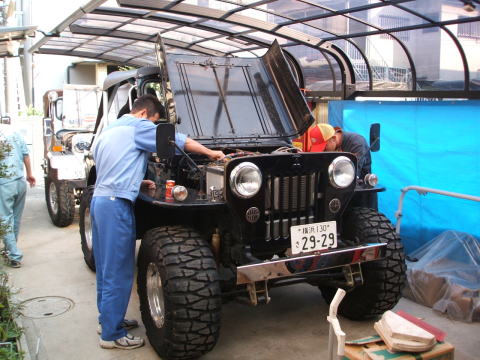

三菱ジープ初!?インジェクションツインターボに挑戦

最近作ったばかりのパイピングなのに・・・

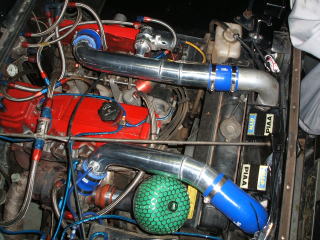

おなじみの準J57キャブターボ

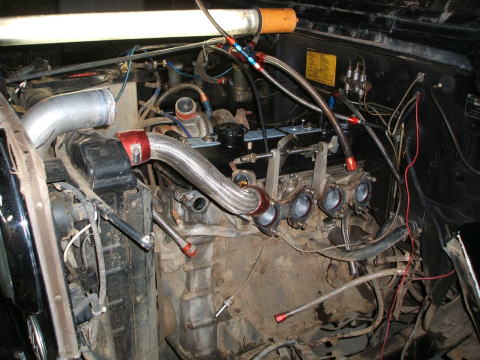

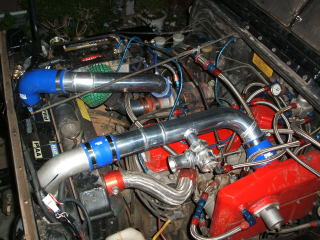

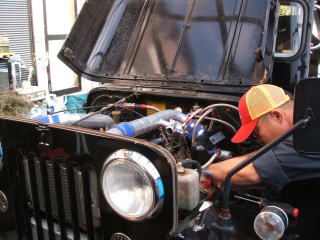

変更前のエンジンルーム

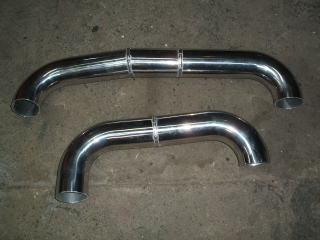

インテークパイプはアルミ60Фで製作
