2207.1.25　Ｊ５３　電動ファンに変更

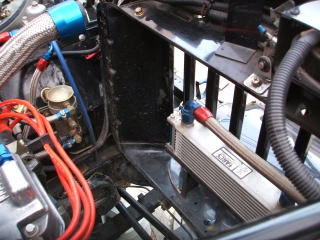

ラジエターを外した状態

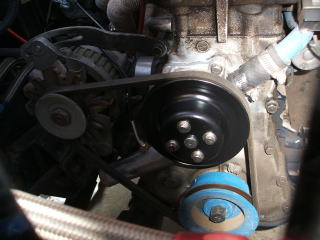

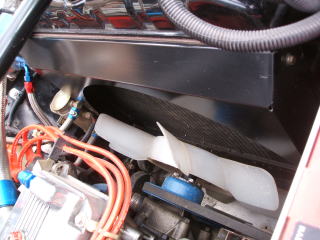

現在の状態

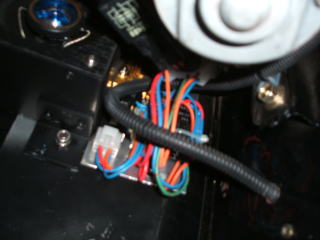

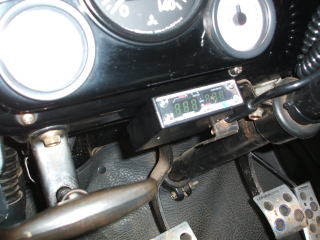

取り付け場所は
助手席の前方左上

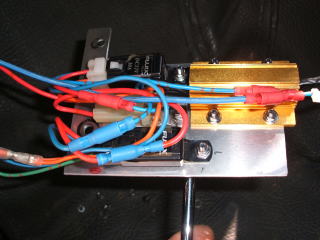

ファンコントルールは
ＢＩＬＬＩＯＮ　ＶＦＣ-Ｐｒｏデュアルデジタルの
スーパーエレクトリックファンオプションシリーズ電動ファンスピードセレクター
作動回転速度2段階設定ができるものを使用　

使用する電動ファンは
スパル　薄型367�oＸ382�oＸ52�o　6.3Ａ

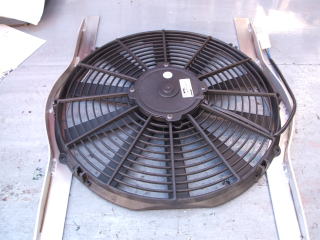

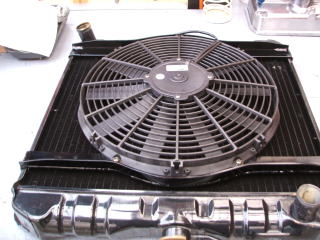

塗装して取り付けた状態

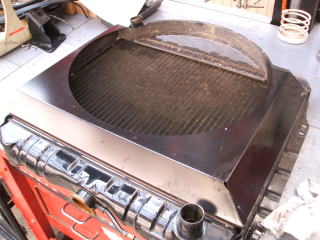

既設のラジエター

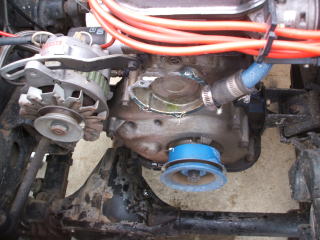

ウォーターポンプを外した状態

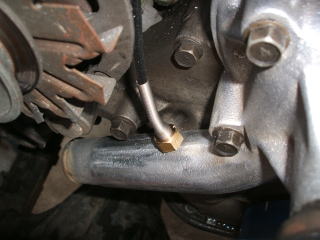

ウォーポンプ下部に
ＢＩＬＬＩＯＮ　ＶＦＣシリーズのセンサーを取り付け

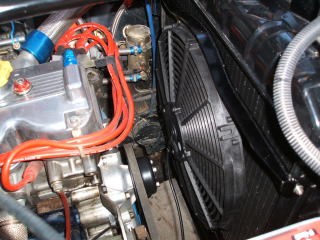

完成した状態

電動ファンの作動温度50℃〜120℃の間で
1℃刻みに任意にコントルールＯＫ

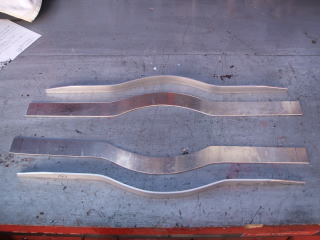

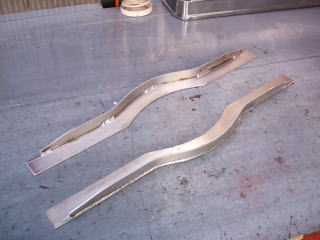

シュラウドを外し　電動ファンを取り付けるステーの作成
素材はアルミ3�o
