武智くんJ57 ホイールベース延長&内股加工&マフラー製作 2008.7.6〜7.27

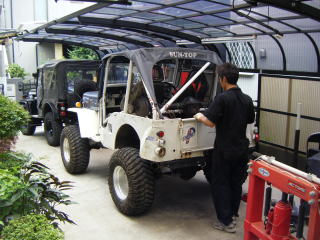

武智くん入庫

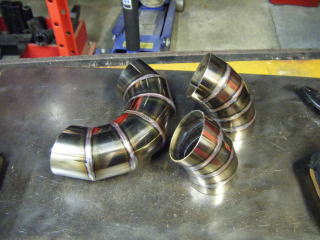

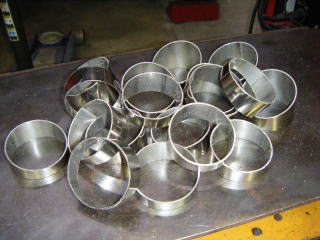

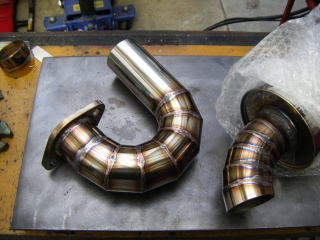

まずはマフラー製作

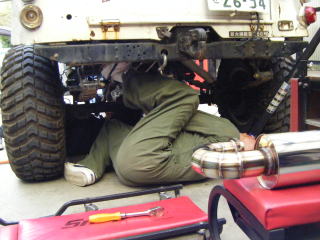

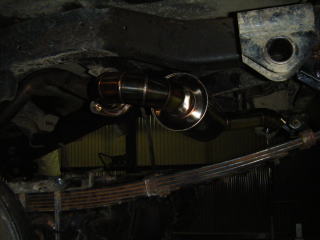

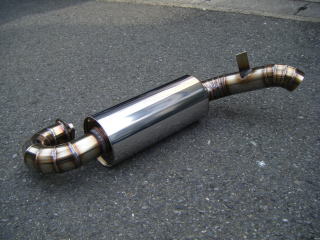

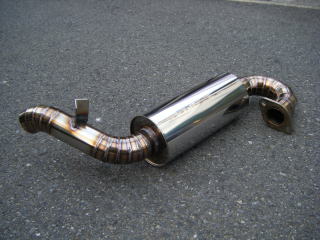

完成! 中間はサクソンを使用

サイレンサーは125Ф 60Фダウンテール仕様

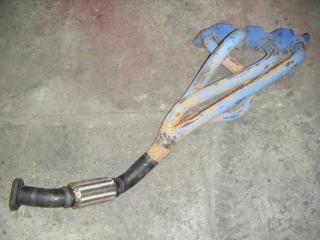

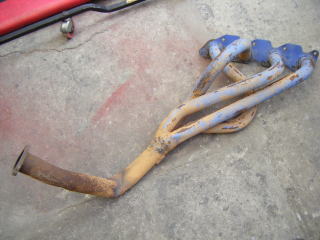

ぶつけて曲がってしまったタコ足

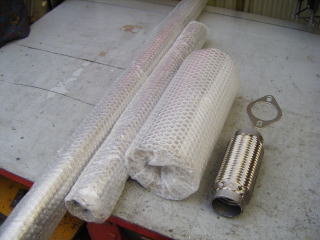

修理がてらフレキシブルを追加

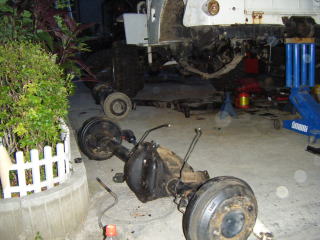

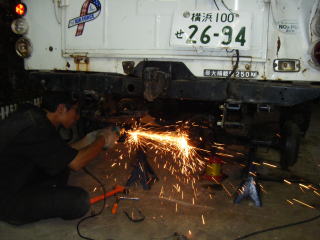

ここからホイールベース延長&内股加工

フロントのプロペラシャフトがリアにくらべて約10p長かったのでこれをリアに流用する事に・・・
よって10pホイールベースを延長します。リーフの付け根のブラケット(ピポット・シャックル)を10p後方へ移動します。

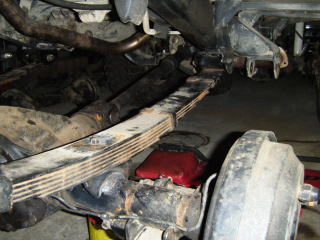

ついでにリーフを内側に移動しブラケットを溶接します。

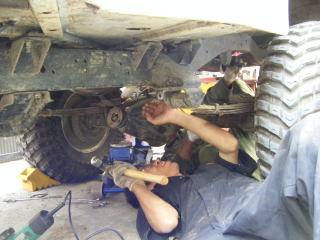

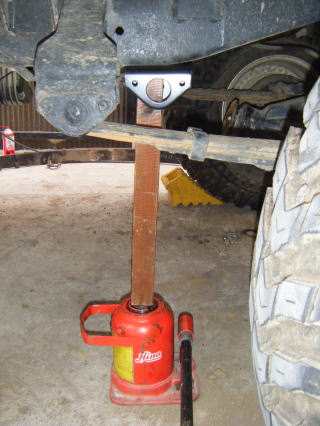

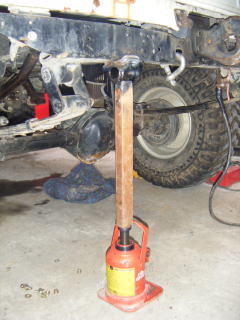

ピポット側の位置決め
内側に寄せ10p後方に移動

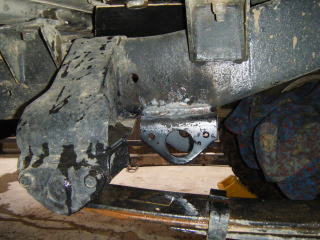

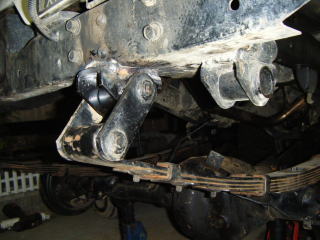

シャックル側も内側に寄せ10p後方に移動

これは武智くん秘密兵器
溶接デフロック!!!

リーフを内側に移動したのでサドルパットも内側に寄せて溶接
フロントのプロペラシャフトがリアについてます

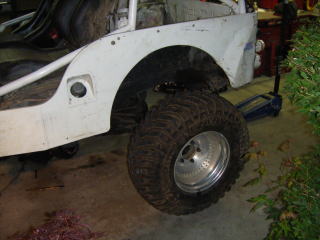

なんか変!? フェンダーとタイヤの位置が合ってません

再び入庫 2008.7.27

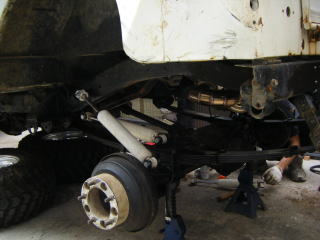

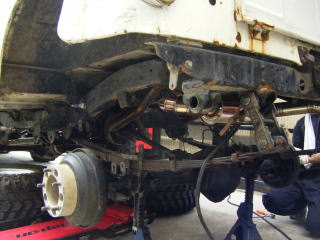

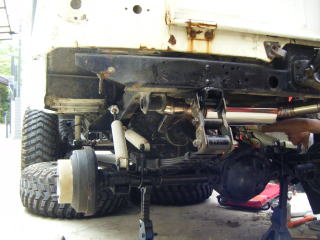

ショックの取り付け

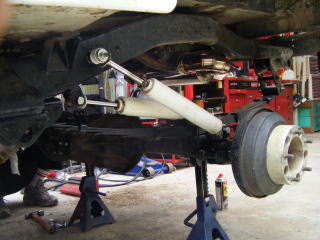

長いショックが無かったので斜めに取り付けてストローク確保。 トラクションシリンダーも取り付け

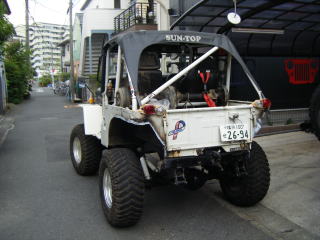

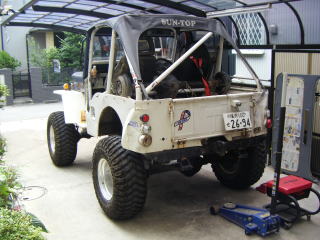

とりあえず完成!!
