武智J57 パワステ 2009.4.26

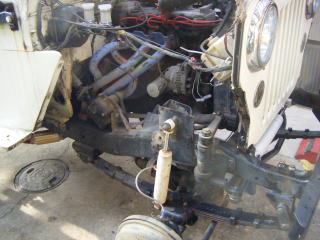

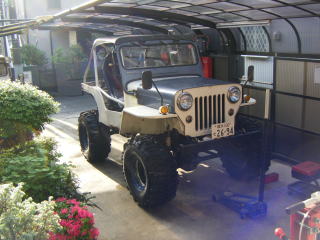

武智くん入庫

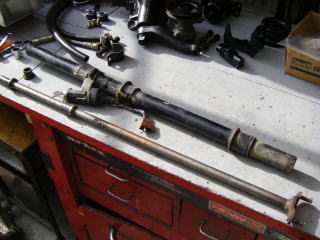

パワステに必要な部品

まずはステアリングシャフトの加工

シャフトの下側はカットし

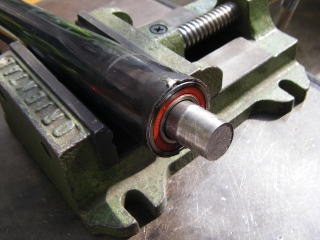

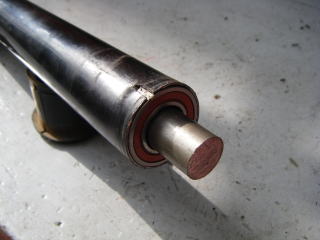

NSKのベアリングをはめる

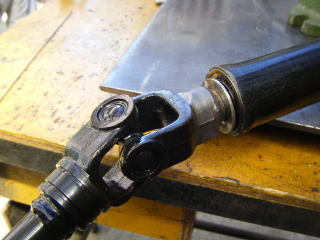

ユニバーサルシャフトを溶接

今度はパワステポンプブラケットを製作
Wファンプーリーに合うように位置決め

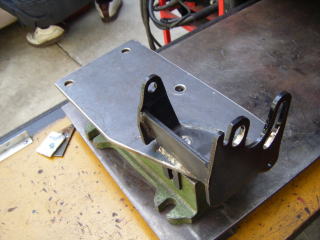

ポンプブラケットはこんな感じ

ポンプを付けたところ
高圧ホースアダプターは溶接加工

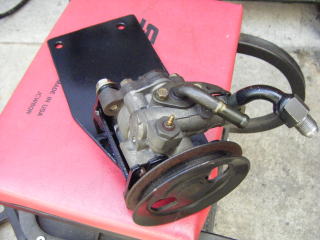

ポンプ完成!

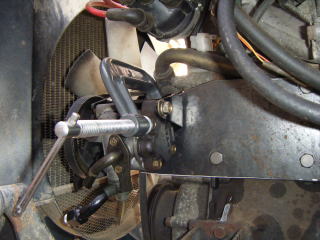

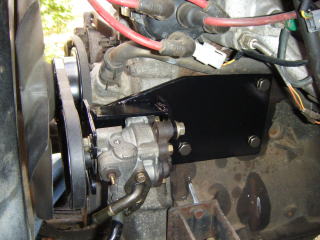

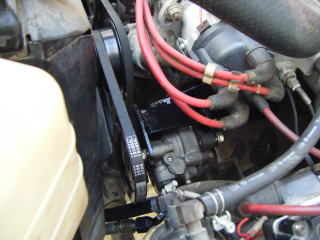

ポンプはデスビの下でこんな感じで取り付け

次はギアボックスの取り付け

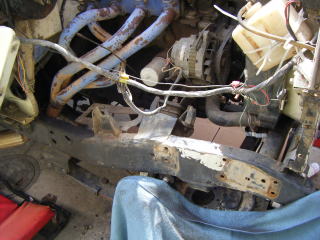

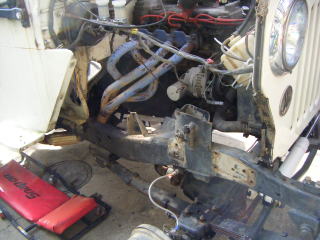

純正のギアボックスとクランクを外す

バッテリーベース(ショックBKT)も削り取る

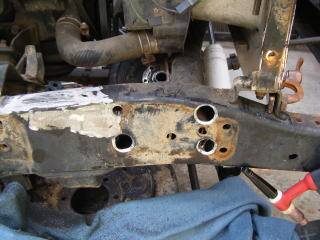

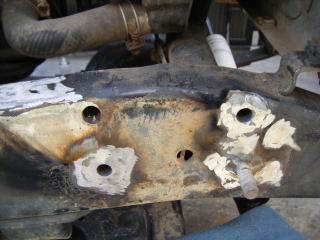

パワステギアボックスを取り付ける穴を
フレームに開ける

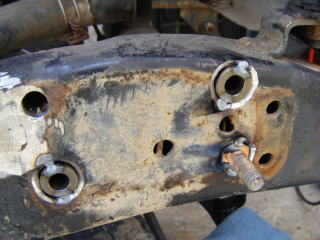

開けた穴にはスリーブを入れて補強

スリーブを溶接する

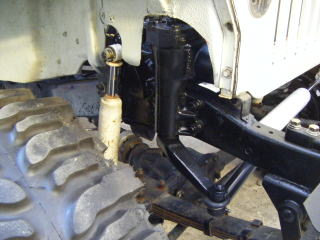

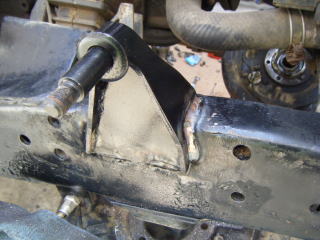

ショックブラケットは左側の純正部品を流用

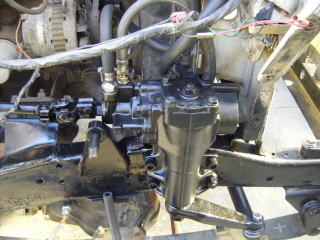

ギアボックス取り付け

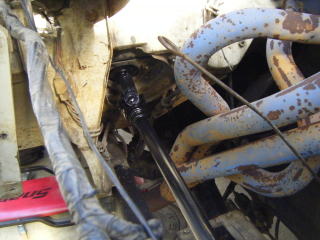

はじめに作ったシャフトを接続

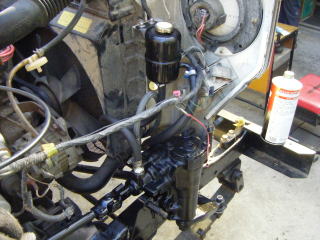

リザーバタンクを取り付け

完成!!
