裕J57 メーター取り付け&サイドステップ製作&クラッチ交換&トランスファーダウン
                                                   2009.10.18〜11.1

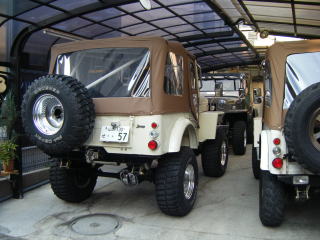

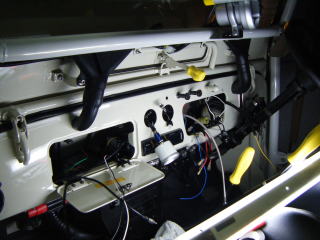

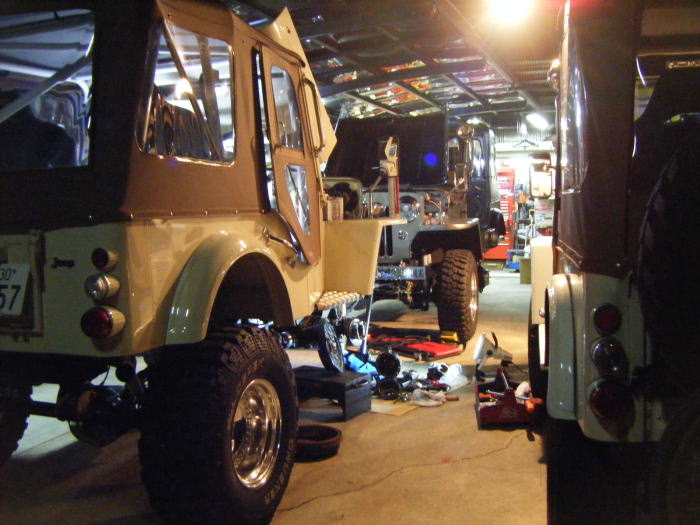

裕ちゃん入庫  まずはメーター取り付け

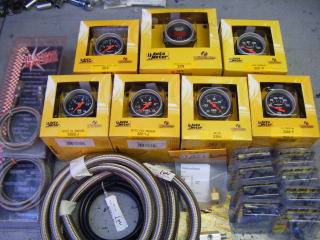

追加メーターはオートメーター52Ф

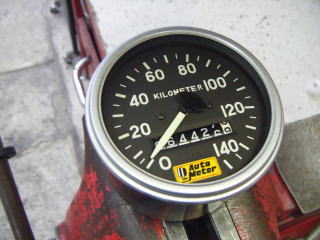

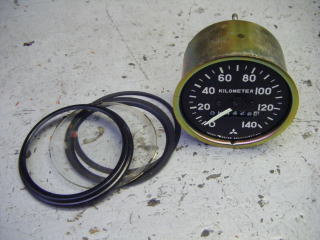

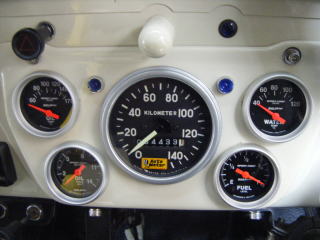

ついでにスピードメーターをオートメーター風に加工

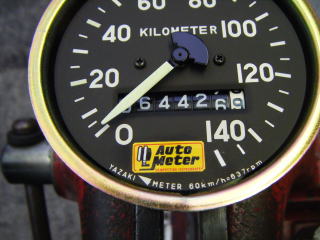

ガラスを外して文字盤にステッカーを貼り、150kmまで増やしました  ベゼルをシルバーに塗って組み立てて完成!

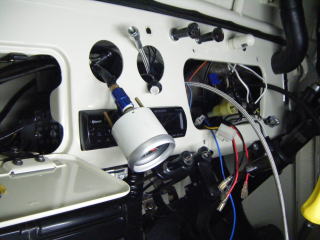

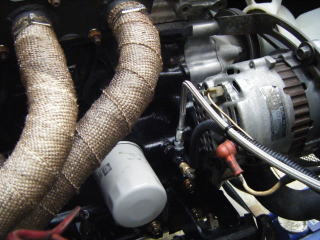

プレッシャースイッチの場所に油圧・油温センサーを取り付け

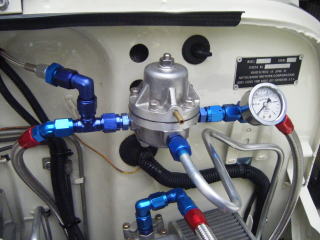

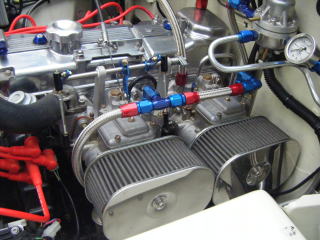

フューエルレギュレターからは燃圧を取ります

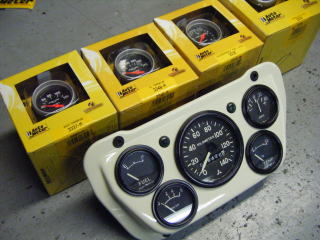

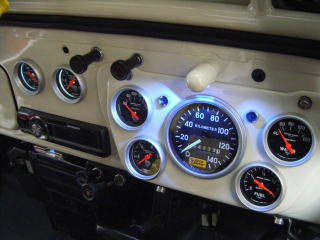

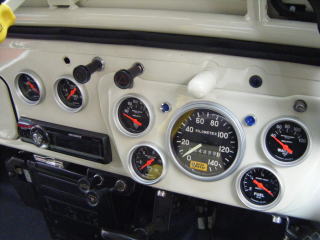

メーター完成!!  水温計・油温計・油圧計・燃圧計・燃料計・バキューム計・A/F計 イルミはすべてLED仕様

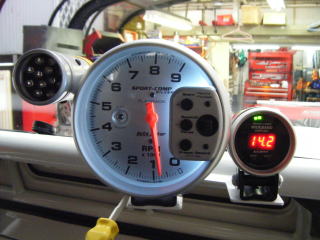

タコメーターは海外から取り寄せたPlayback 3964

オリジナルショートサイドステップの製作

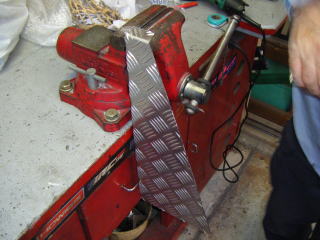

アルミ縞板を切って曲げて・・・

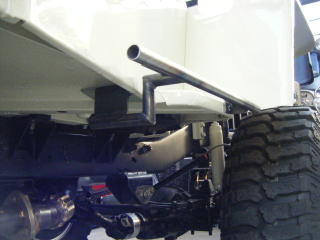

フレームの製作

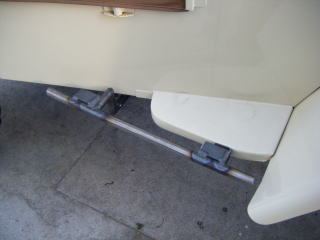

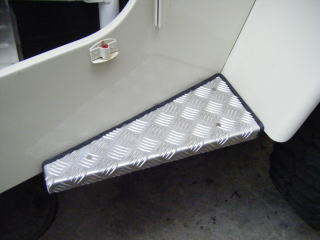

ステップ完成!!

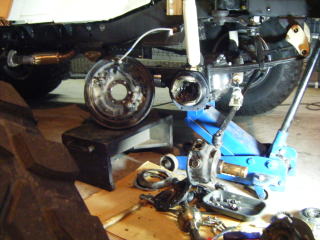

ついでにハブのO/Hとナックルブーツ交換

続いてクラッチ交換&トランスファーダウン

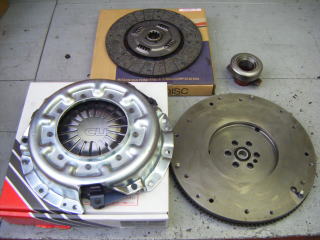

オリジナルクラッチセット!  カバー圧着900kg
総重量はノーマルより5.5kg軽量です

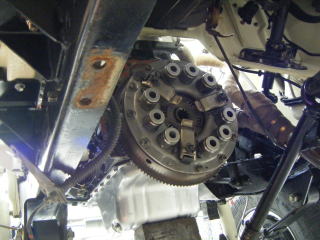

ノーマルクラッチ

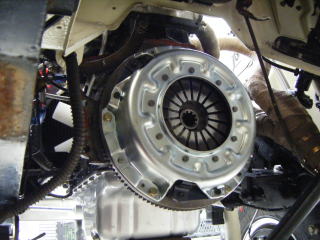

オリジナルクラッチ

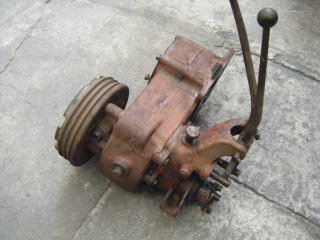

J3のトランスファーを流用して10%ギア比を下げます

J57ミッションにJ3トランスファーを取り付けるには

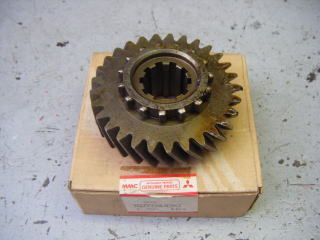

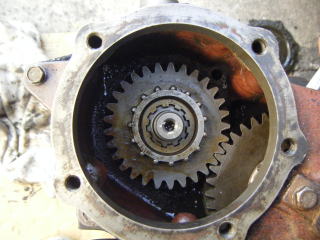

写真のギア(29枚10スプライン)が必要・・・
三菱で最後の1個 新品 34000円!!

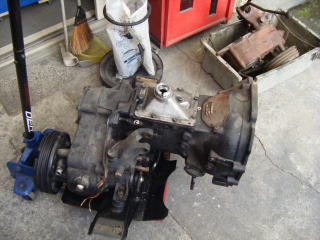

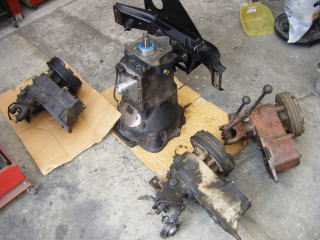

取り外したミッション

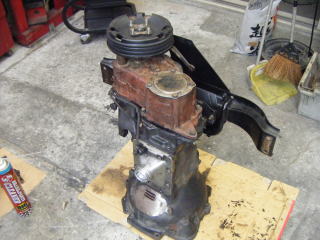

トランスファーを外します

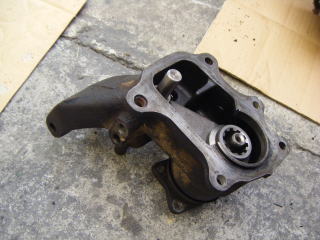

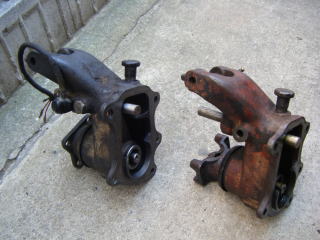

左がJ57 右がJ3のフロントベアリング部分
J3には4WDスイッチが無いためJ57に交換

ついでに2駆でローレンジが使えるように細工!!

先程のギアです・・・

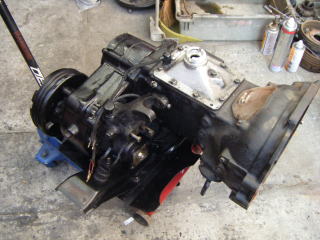

トランスファードッキング!!

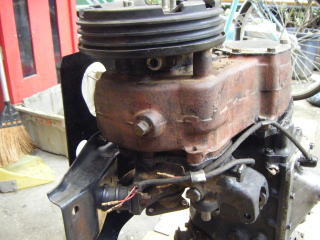

サイドブレーキとリアベアリング部分もJ57の物を使用

ギア比10%ダウンミッション完成!!!

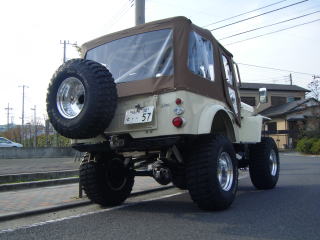

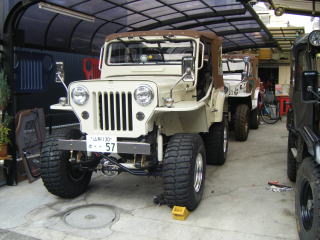

これで33インチタイヤもラクラク回ります
