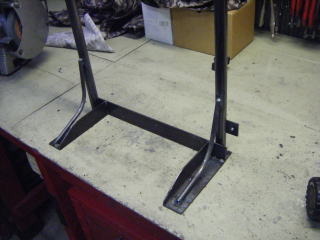

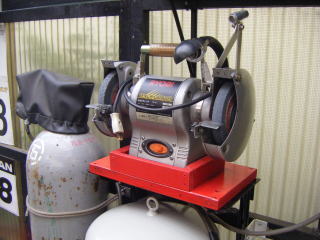

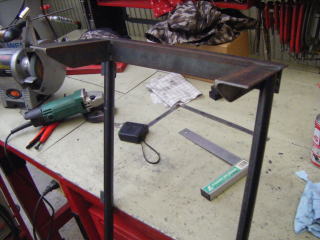

2012.2.6 グラインダー収納台の作成

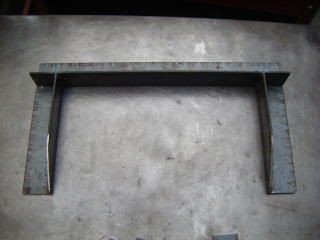

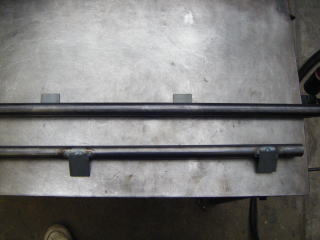

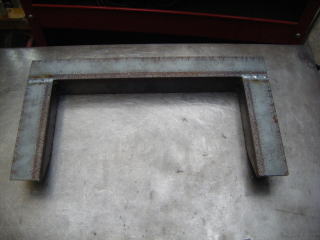

直接グラインダーを置く為の台作成 3ｘ45ｘ45アングル使用

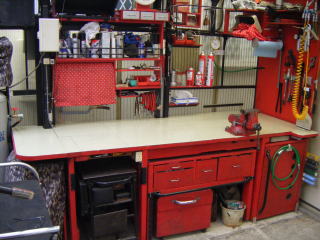

2012.2.22 作業台の塗装
再び乗ってみたが 重い 惰性で走らない ブレーキを使わずに止まる状態
ステップステーの作成
試運転したが重たい

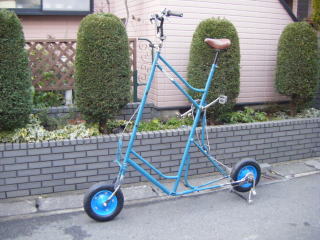

外観が完成した

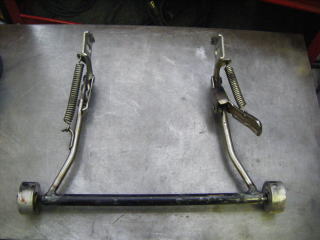

スタンドの改良
セットした状態

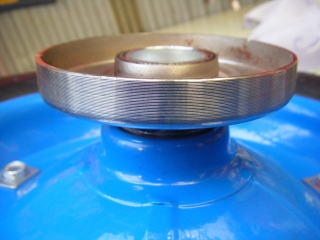

バンドブレーキドラムも同様に
シリンダー取付け上部の補強

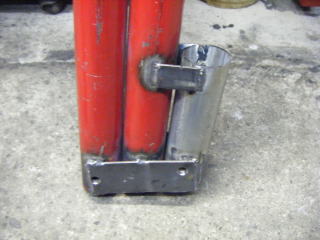

柱の根元 パイプ1本増やしねじれ防止に
柱とアーム接続部分の補強
柱を押さえる補強部品の作成
空間有効利用
足と上部置き台との接続
補強を入れてママチャリと合体
スポーク取付け部分を一輪車ホイールに溶接
回転用ベアリングは一輪車用を使用 ベアリングは
圧入で入れたがトルクをかけると滑ったので 後に溶接
9㎜鉄丸棒で補強

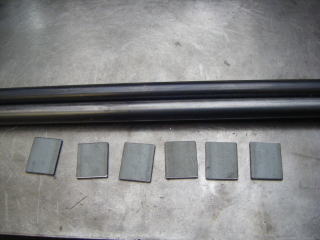

21.7㎜の鉄パイプで足の作成
たった一回のサイクリングmove有り
短いサイズに調整

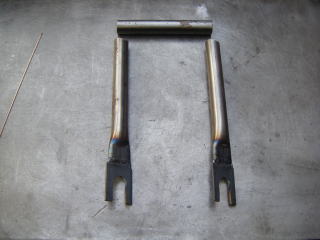

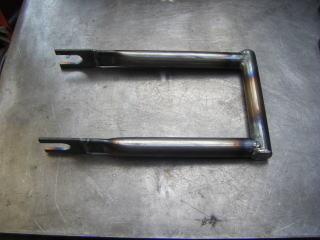

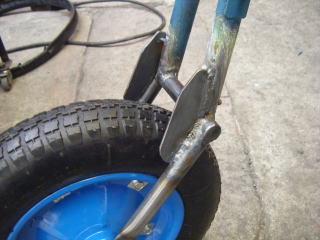

フォークの作成

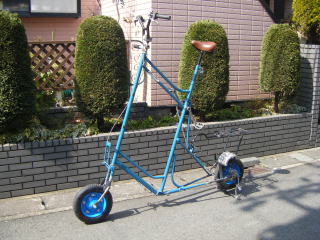

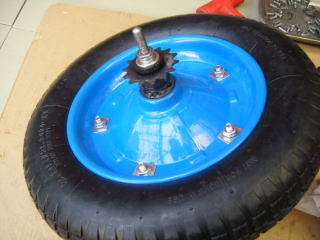

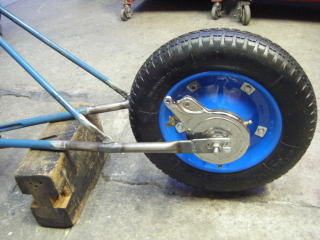

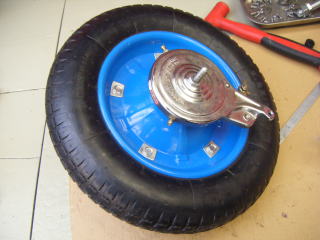

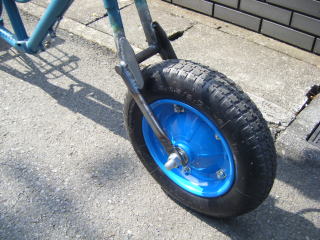

2012.2.28～ トールバイクに作業用一輪車ノーパンクタイヤ13インチの取付け

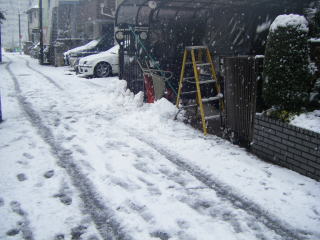

2012.2.29 作業中に積雪

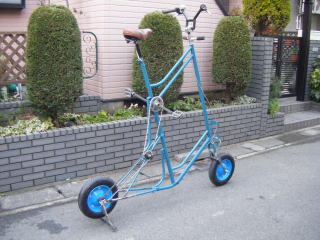

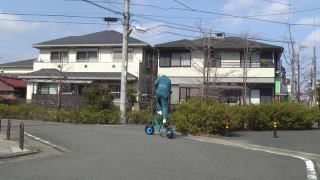

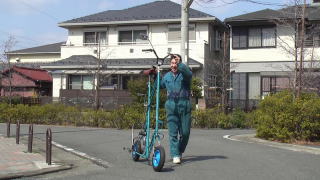

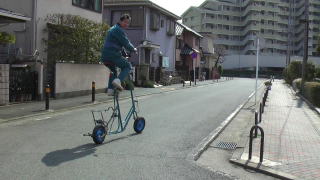

近くを一周 ＶＴＲに収録して終了 完成したその日に分解・・・ ＢＭＸのホイールに交換する予定

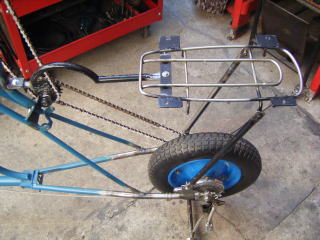

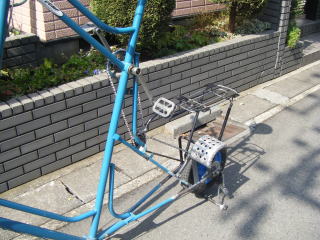

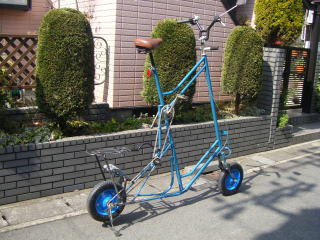

荷台・ステップ取付け完成
アールは移動時に使用

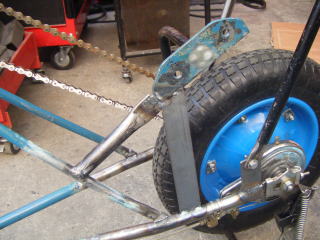

引き続き作業続行 荷台と乗り降りのステップ取付け

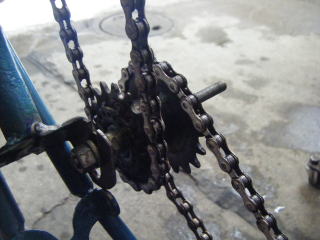

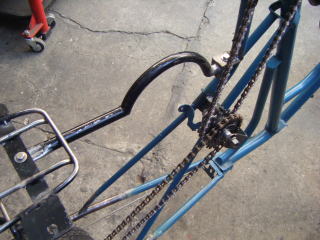

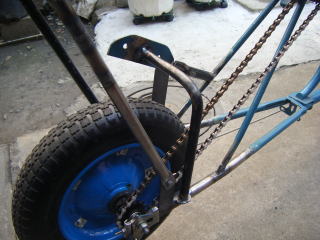

2本のチェーン使用

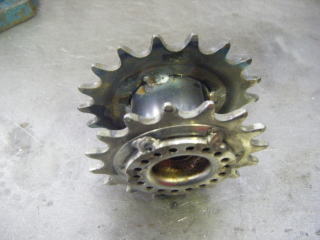

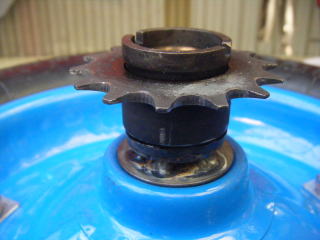

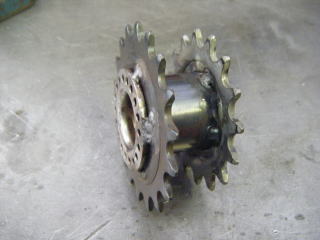

クランク部分のスプロケと後輪のスプロケの
位置が違うので2枚使用でオフセットに
異なったスプロケで小径タイヤ対策に

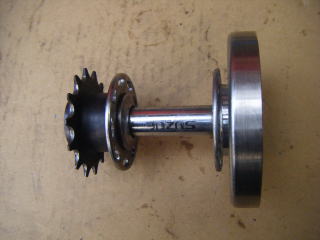

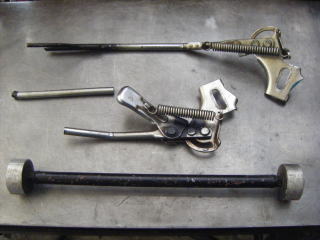

シャフトを入れてリア完成

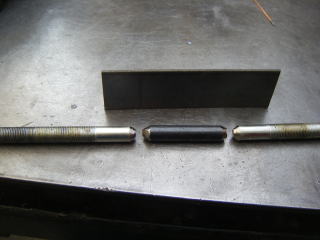

シャフトが短いので切断して延長
ママチャリホイールのスポークを外した状態

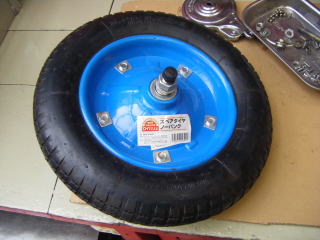

ホームセンターで購入 重くて硬い
アーム先端に吊りの余裕と回転の改良が必要 次回考える

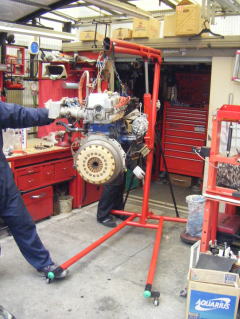

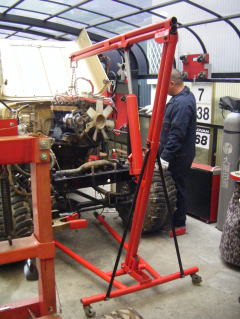

20120.3.18 実際に使ってみたが問題ないが・・・

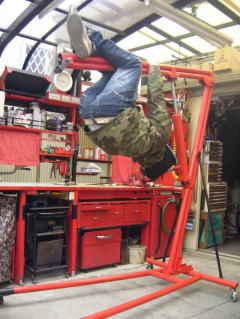

ぶるさがってみた よさそう！

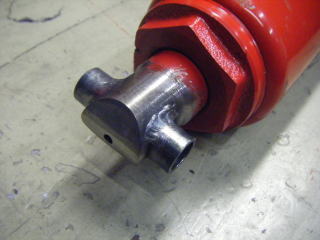

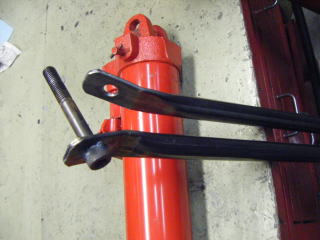

シリンダーの上部に内径約10㎜のパイプ溶接

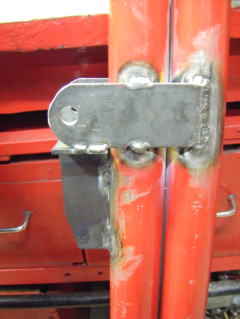

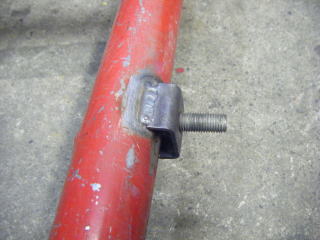

柱を押さえるパイプ接続ボルト
シリンダー下部のステー

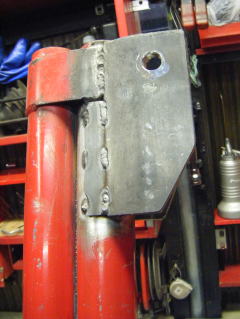

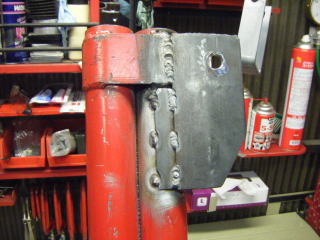

柱取付け部分はかなり丈夫に作成

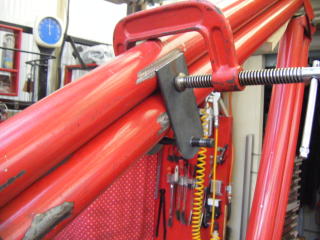

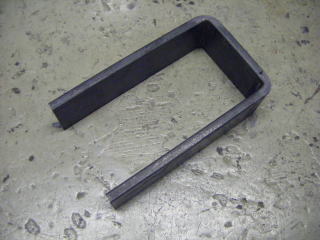

アーム先端に取付け部品の作成 6ｘ45フラットバー
途中まで伸ばした状態
短い状態

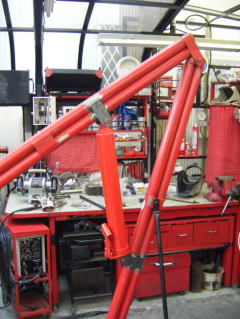

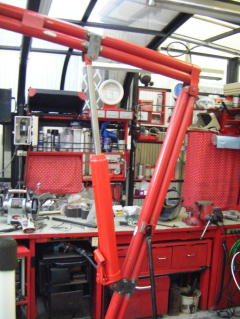

2012.2.10 エンジンクレーンの改良

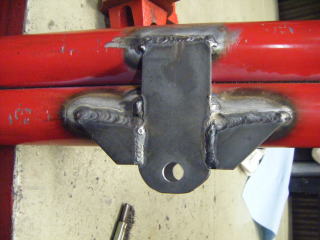

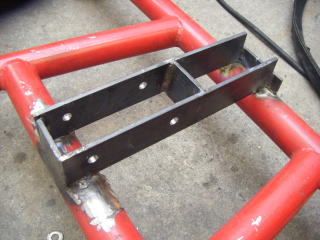

シリンダー取付けステー増設

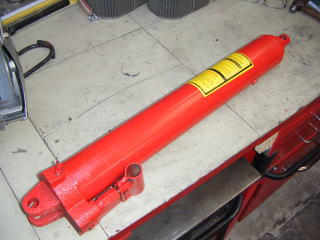

エンジンクレーン用シリンダーラム
長さ約67cm,伸ばした状態時の長さ約116cm,

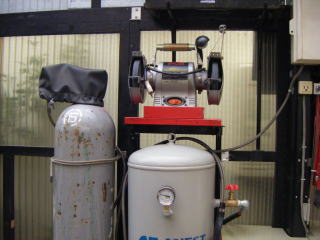

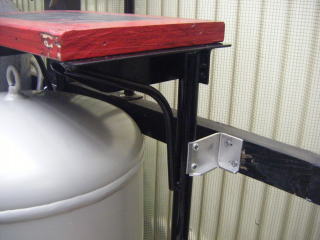

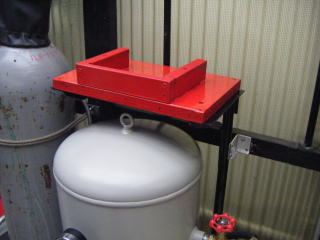

合板で台を作成 塗装は赤
補助タンクの上に設置が出来た

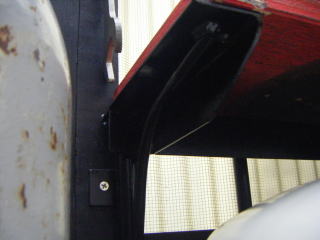

壁部分に接続
