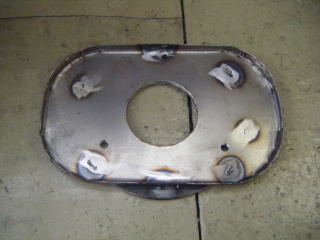

吸気漏れの無い様4.5�oの鉄板を加工しプレートに溶接

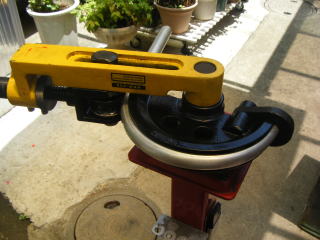

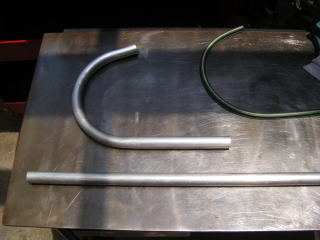

ロール式のベンダー　アルミは気持ちよく曲がる

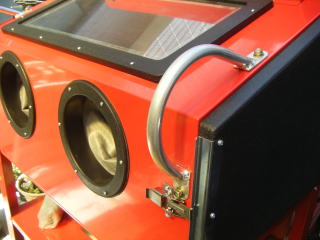

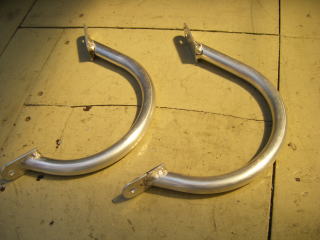

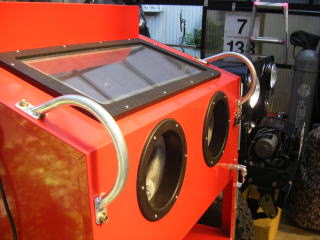

2012.7.4　移動用の「取っ手」作成　19φのアルミパイプ使用

2012.6.28〜7.19　サンドブラストＢＯＸの改良＆サイクロン集塵

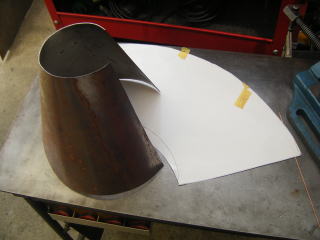

扇方から三角柱？の作成

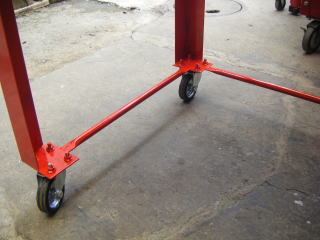

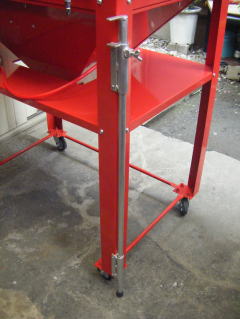

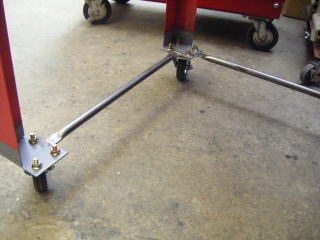

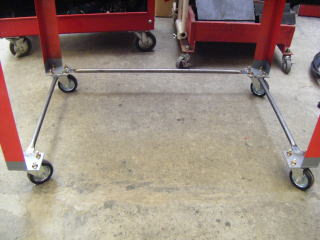

足が不安定なで16φのパイプでコの字補強

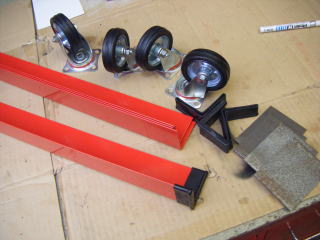

移動が可能のようにキャスターの取付け

エアークリーナー取付け完成

ブラストＢＯＸの足に取付け

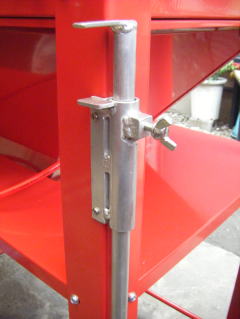

16φのパイプをスライドして蝶ネジで固定

サンドブラスト下部はこの様になりました

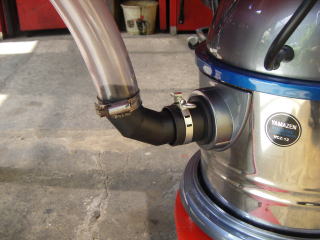

掃除機との接続は38φのパイプを90°にして接続

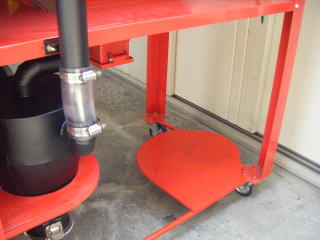

掃除機置場の作成

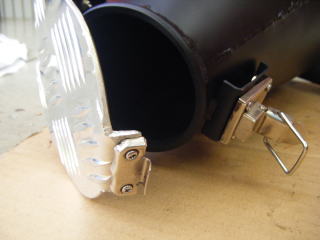

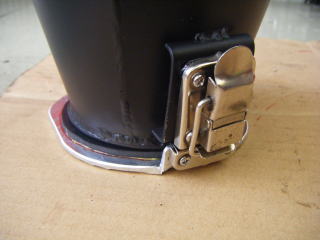

フタの固定はテンションをかけられる部品を使用

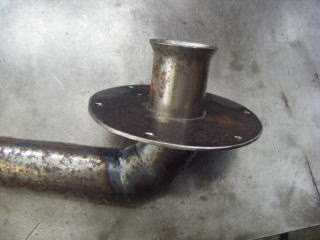

吸入パイプを90°に作成

フタはアルミを使用　3�oのゴム板で密着度を強化

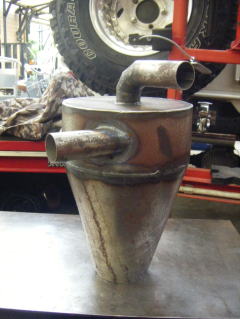

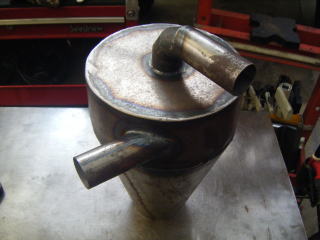

サイクロン本体の完成

上部直径200�o　長さ90�o+210�o　下部の直径は90�oとなった

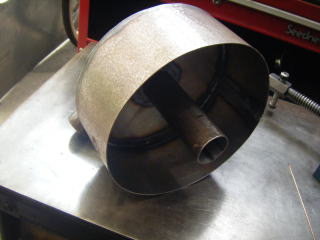

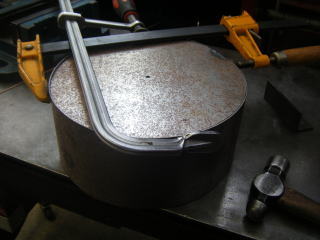

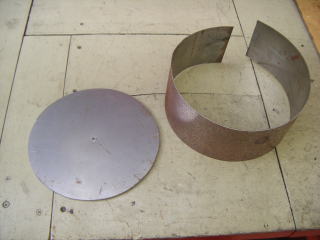

直径200�o　幅90�o

掃除機に接続用90°に曲げた38φのパイプ

排出用パイプ　先端はファンネルに

取付けた状態

20127.13　集塵側出口ブラケット＆パイプの作成

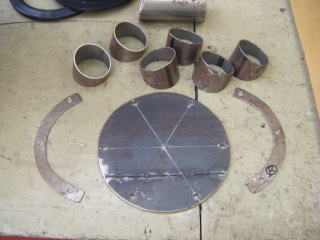

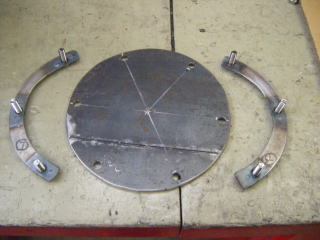

ボルト固定の半円ブラケット作成

出来上った状態

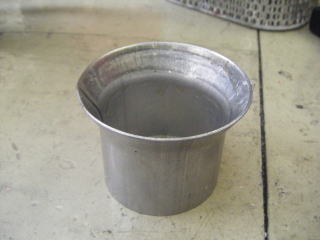

ファンネルの作成

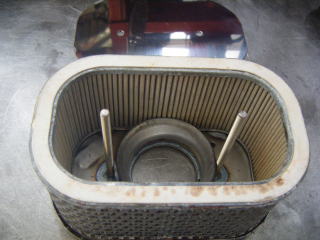

ジープで使っているエアークリーナーを使用

8�oのボルトで取付け

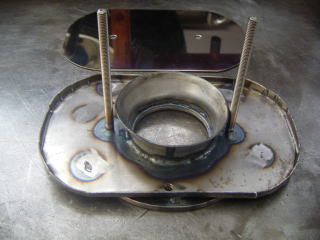

取付けステーを溶接して完成

パイプ固定は上下２ヶ所で　これで安定して作業が出来る

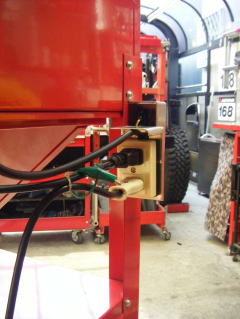

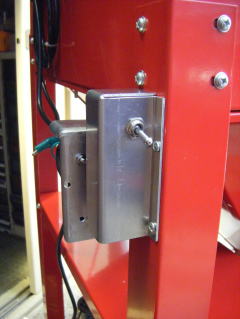

ＢＯＸ内部の照明と掃除機のコンセント取付け

ＳＷで照明と掃除機が同時に動作

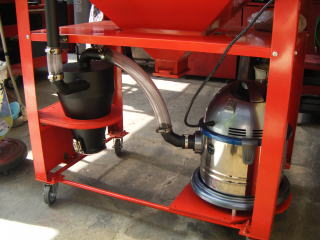

サイクロンと掃除機の接続もビニールパイプ

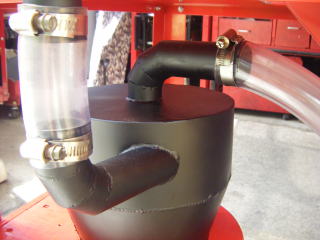

サイクロンとの接続

ＢＯＸからの吸入用パイプを塗装して取付け

蝶番使用

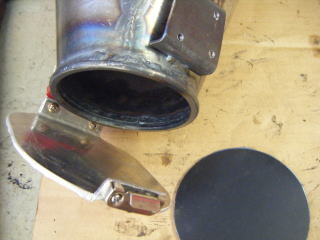

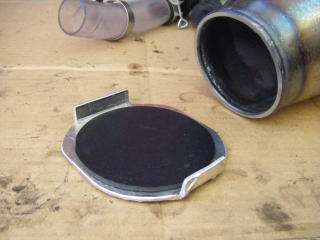

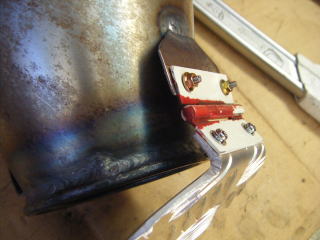

2012.7.17　サイクロン下部のゴミ出し部分の作成

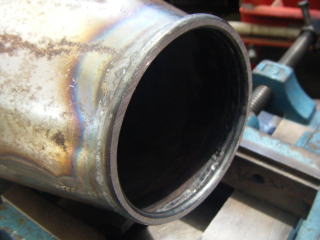

6�oの丸棒を溶接し平らに削る

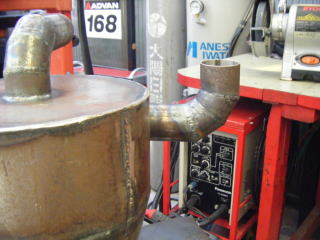

2012.7.16　吸入部の仮設置でサイズだし

パイプは30�o長く設計

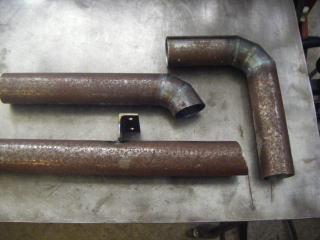

その他のパイプ38φ

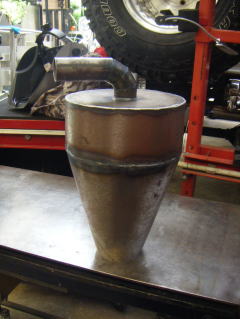

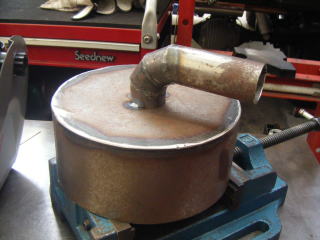

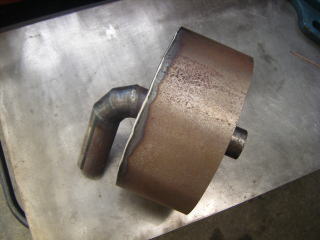

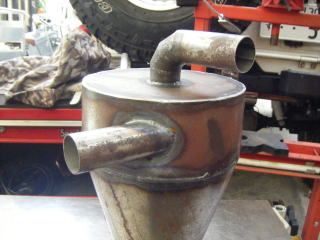

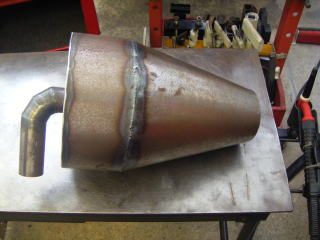

2012.7.14　巨匠設計のサイクロンの作成
1.2�o鉄板使用

プレートを塗装して完成

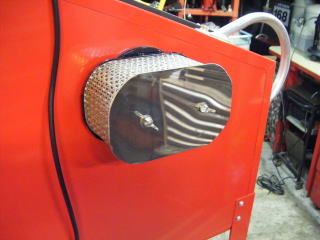

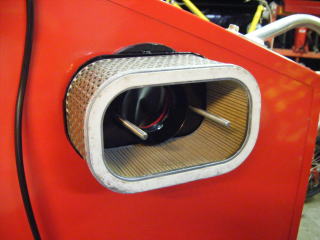

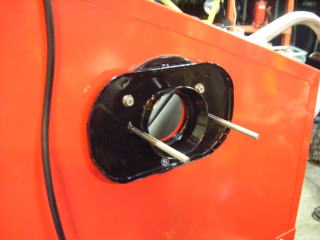

2012.7.16　クリーナーの取付け

ファンネル接続

カバー取付けボルトの溶接

完成

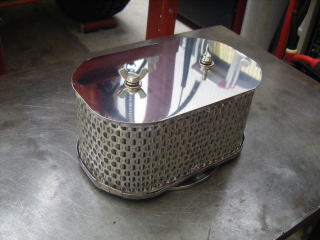

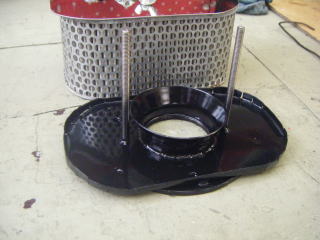

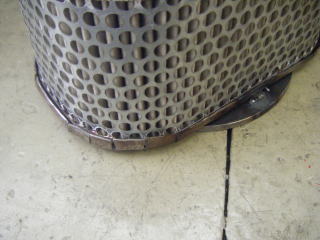

2012.7.12　エアークリーナー作成

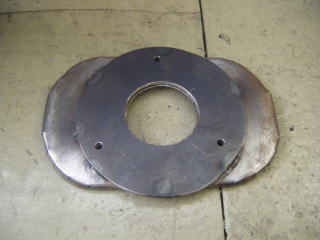

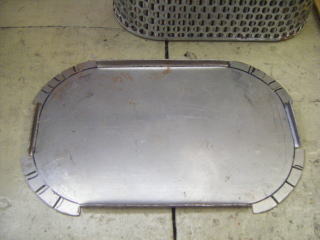

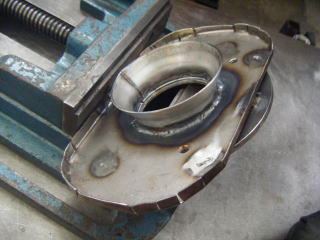

取付けプレートを1.2�oの鉄板で加工

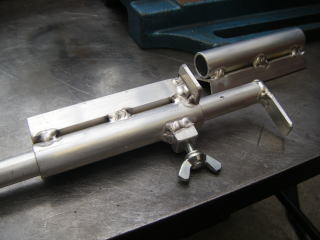

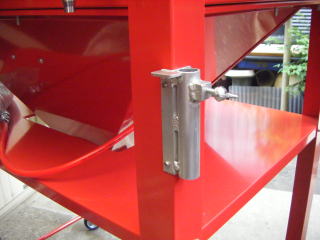

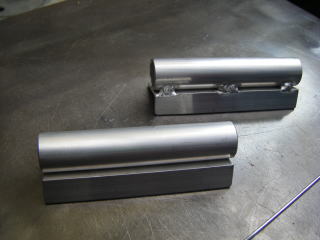

2012.7.3　ストッパー兼傾き調整用のブラケット作成
素材アルミ

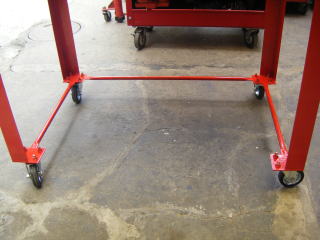

塗装してキャスター部の完成

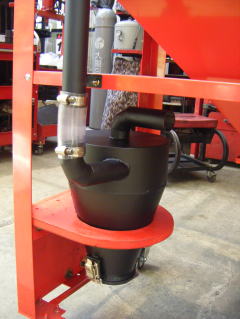

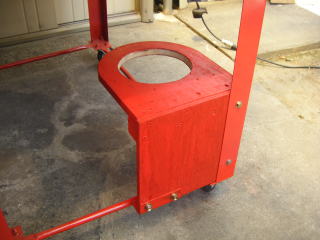

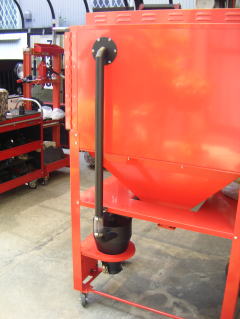

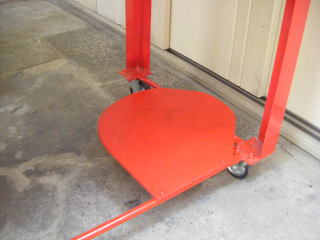

2012.7.18 サイクロン置場の設置

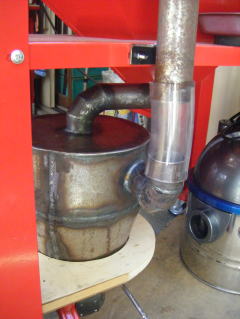

吸入パイプとサイクロンとはビニールパイプで接続

排出用の内部48φ穴あけ
ボルト固定半円ブラケットの設置

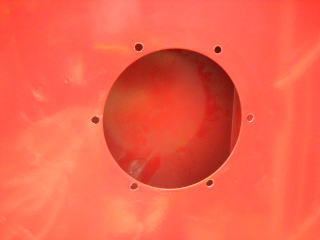

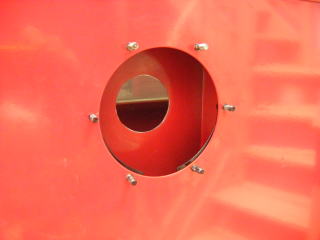

ＢＯＸの取付け穴あけ

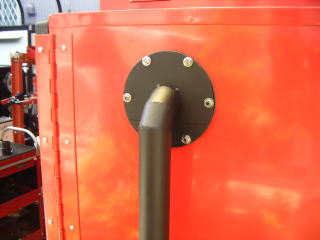

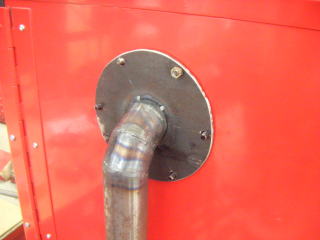

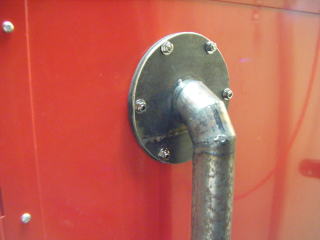

吸入パイプの取付け
