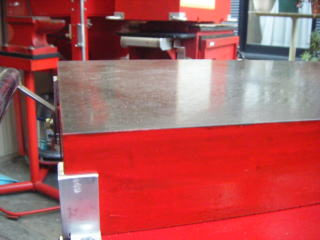

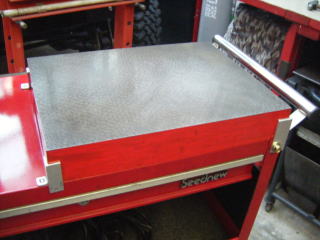

2013.2.8　定盤の固定＆塗装

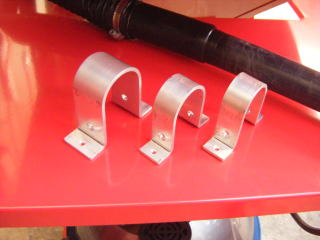

3�oのアルミでパイプ固定ブラケット作成

以前より接触部分がシャープに加工出来た

受はステンレ角パイプのみ

Ｖ字受は丸棒と角パイプで補う

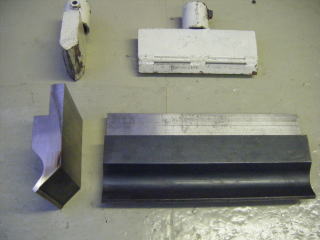

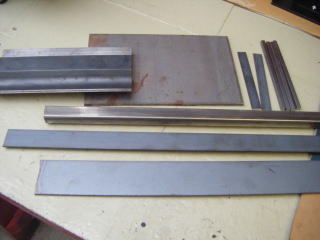

上写真のパーツをベンダー金型　90°
標準パンチ　295mmを購入で変更　80�oに切断で2つに分ける

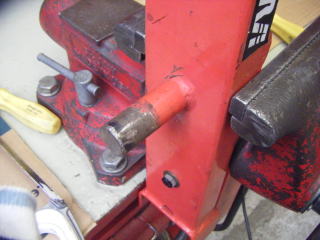

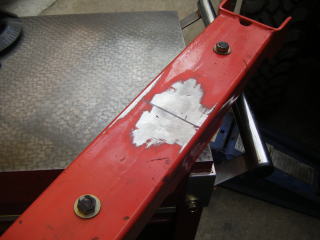

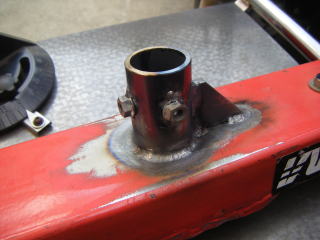

2013.2.9　油圧プレスの改良

センターの丸棒を撤去

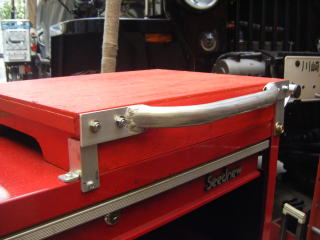

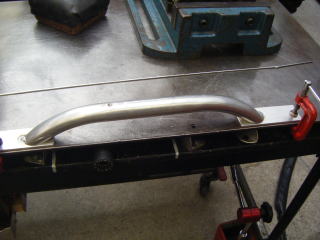

2013.2.14　定盤の蓋を作成　ロールカーゴに設置してあった取っ手の取付け方法変更で再利用

こんな感じで収納
サイクロン自体は完璧だが　掃除機先端までの距離が長く　吸引力は不満足
　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　　しばらく使って見る事に！！

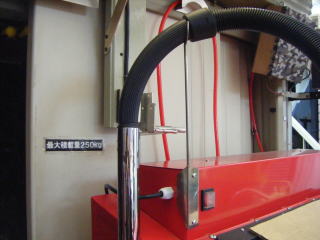

ホース置きは6�o＆3�oステンレス丸棒

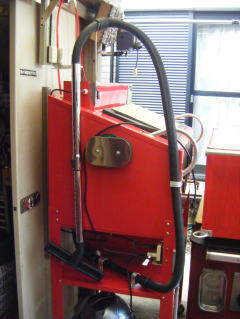

こちらがサンドブラスト使用時
使用しているジャバラパイプはジープのヒーターパイプ

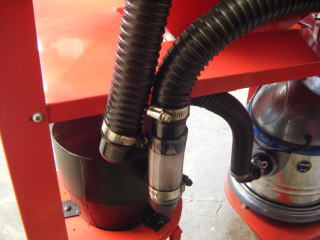

右が掃除機　左がブラスト　手動で入れ替えて使用
この状態は掃除機

2ヶ所固定で充分

固定し補強した状態

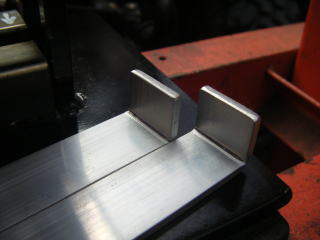

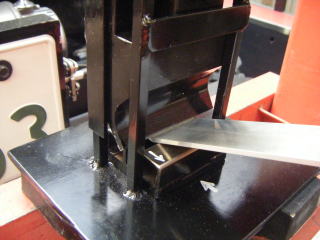

2013.2.20　作成したベンダーで折り曲げ

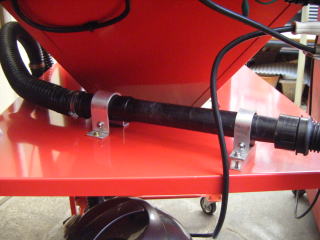

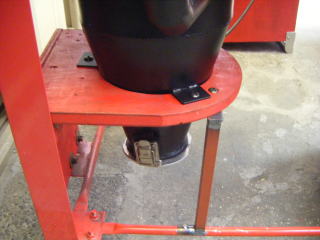

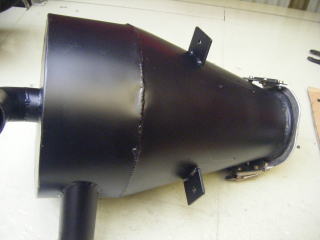

サイクロン自体の固定ブラケット作成

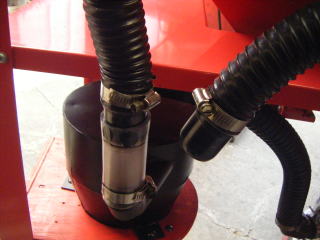

2013.2.19　掃除機を使えるようサンドブラストの

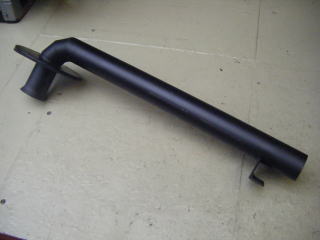

　　　　　　　サイクロン部改良　吸入パイプを切断し短く

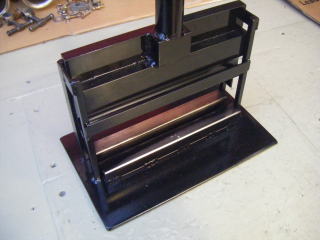

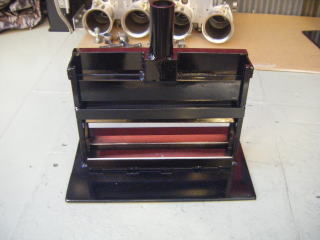

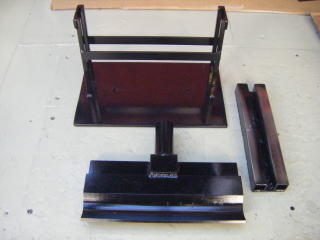

2013.2.16　塗装して完成

作り方は同じ

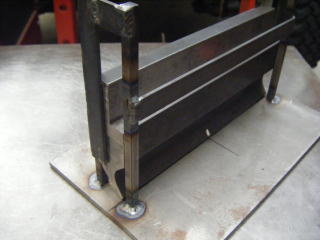

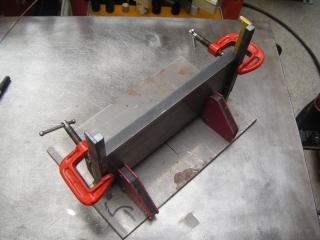

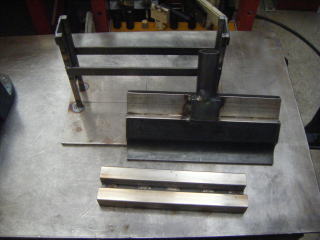

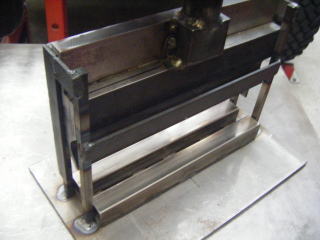

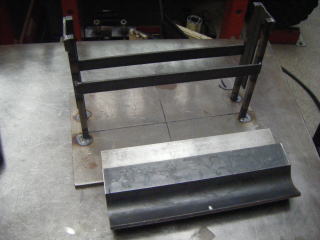

2013.2.15　残りの幅広210�o　ベンダーガイドの作成

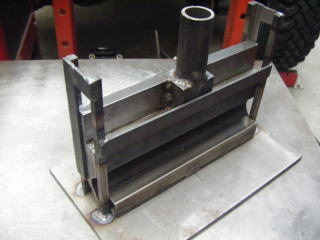

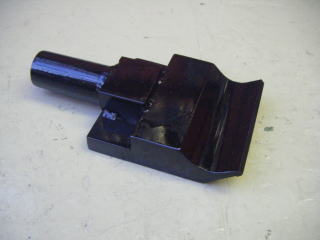

2013.2.13　押す部分は27.2�oのパイプを使用

共に塗装して完成

6�o角棒を使用

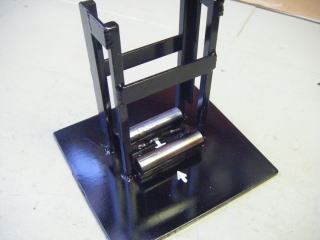

ベンダーが垂直に降りるように作成

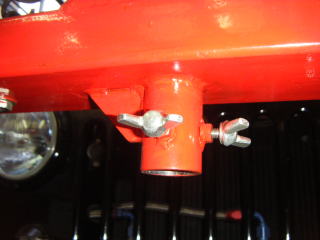

蝶ネジを2ヶ所留め　各パーツは27.2�oを
パイプに溶接して使う予定

丸棒から34.0ｘ3.2�oのパイフに変更

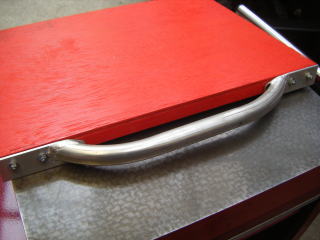

蓋の完成

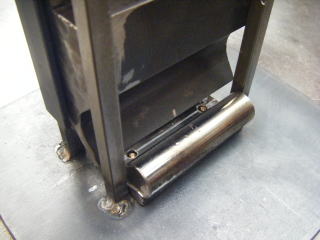

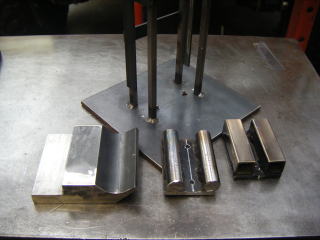

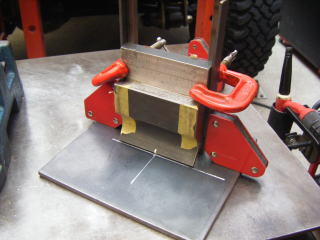

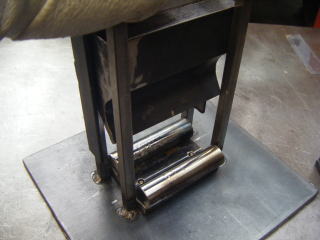

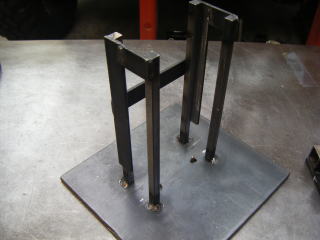

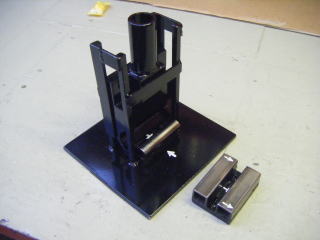

2013.2.12 ベンダーガイドの作成
