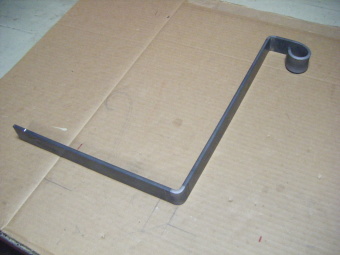

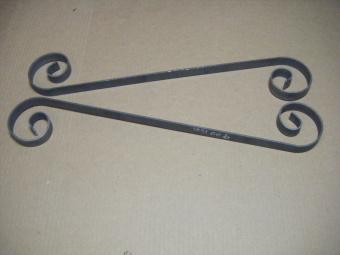

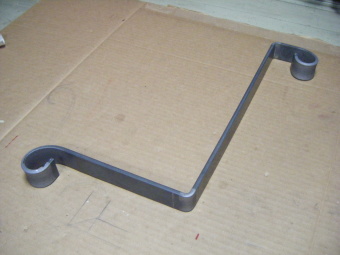

2014.12.18 棚の補強で作成 ｔ＝4.5㎜のフラットバーを 曲げて作成 |
 |
|
 |

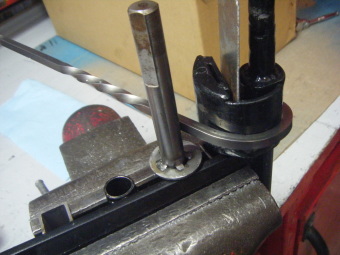

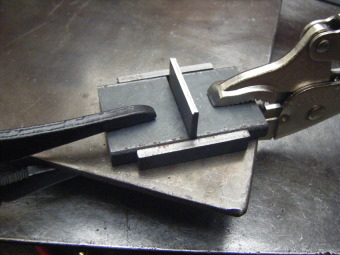

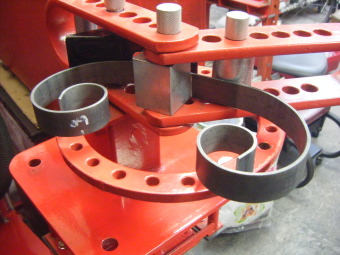

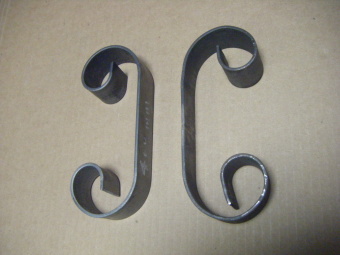

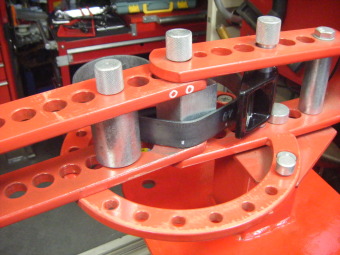

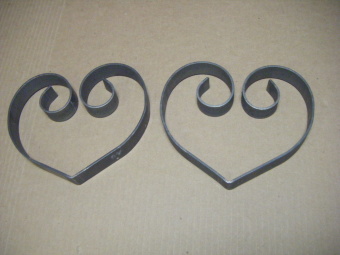

2014.12.28 ｔ＝3.2ｘ38のフラットバーを曲げてみたものを フラットバーベンダーでさらに曲げ |
 |
|
 |

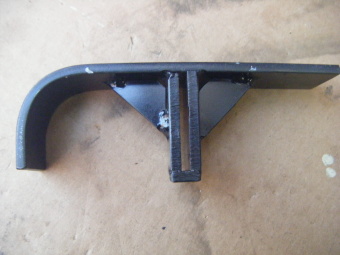

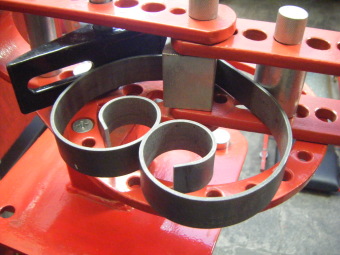

鋭角にはうまく曲がらなかった |
|
2014.12.18 棚の補強で作成 ｔ＝4.5㎜のフラットバーを 曲げて作成 |
|
|
|
2014.12.28 ｔ＝3.2ｘ38のフラットバーを曲げてみたものを フラットバーベンダーでさらに曲げ |
|
|
|
鋭角にはうまく曲がらなかった |
 |

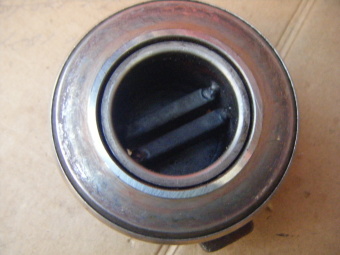

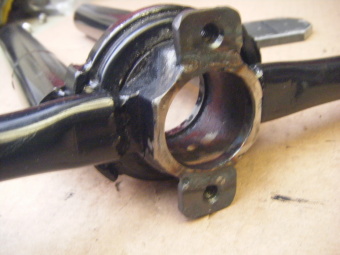

2015.1.9 鉄をねじるジグを作成 回転部にはジープの部品（レリーズベアリング） を使用 最初にフラットバーのねじりジグ |
 |

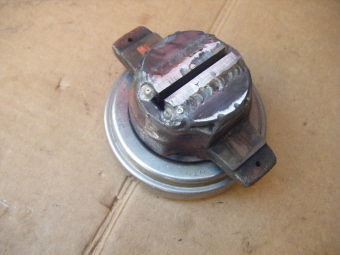

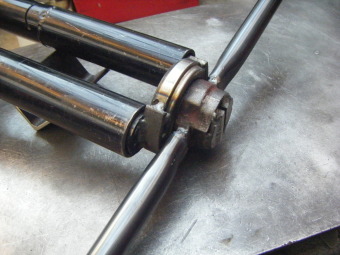

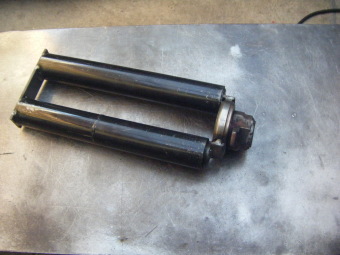

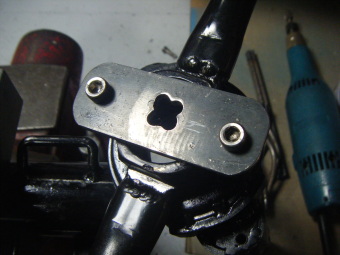

回転部です |
 |

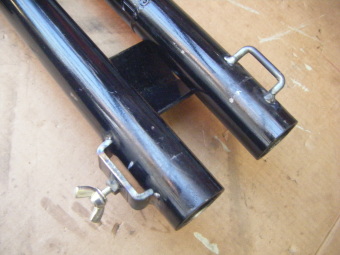

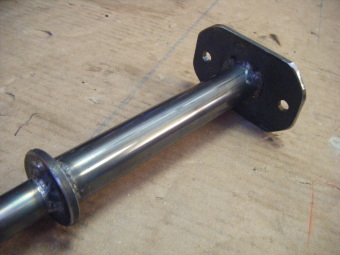

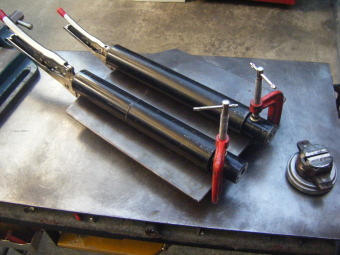

34φ27.2φのパイプを使用して長さを自由に変更 出来る様に作成 |
 |
|
 |
収縮可能 |
 |

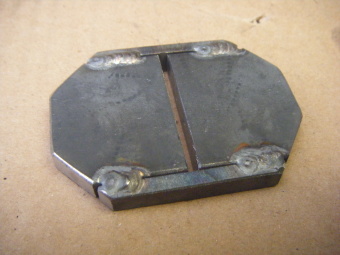

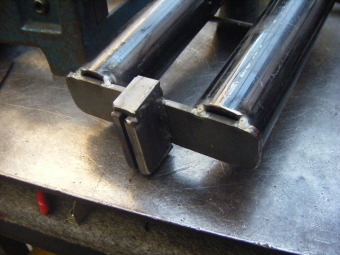

回転部と固定部を溶接 |
 |
固定部 |
 |

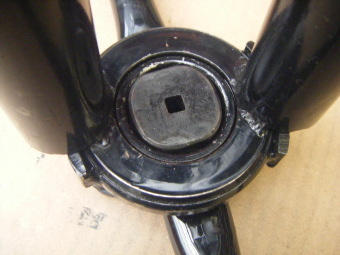

回転部 |
 |

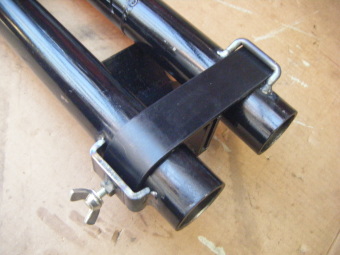

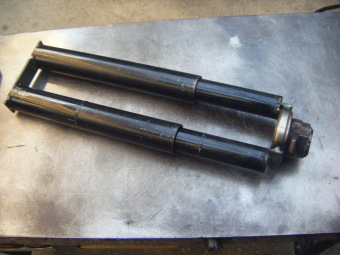

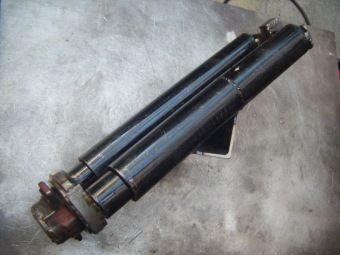

全体の形です 下のアングルを万力に固定して使用 |
 |

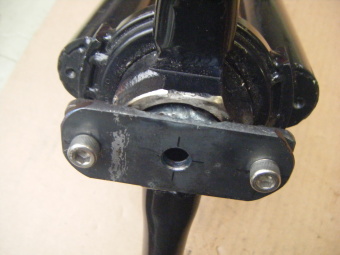

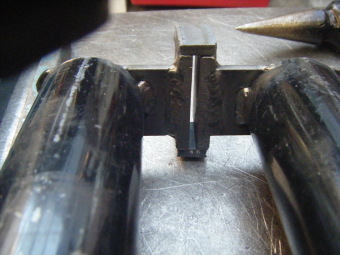

フラットバーを入れた状態 回転部 |
 |

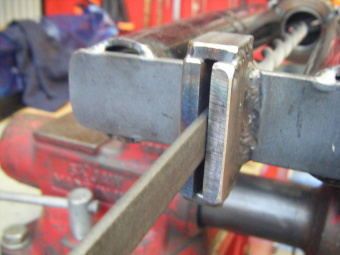

固定部にフラットバーが入った状態 |
 |

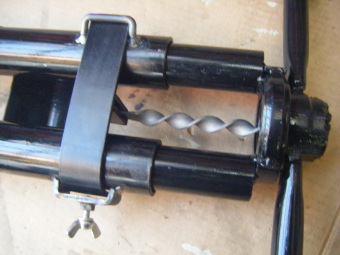

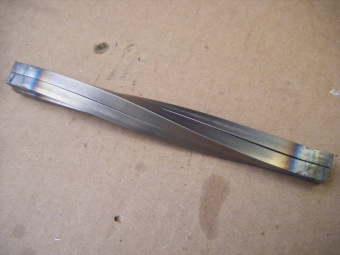

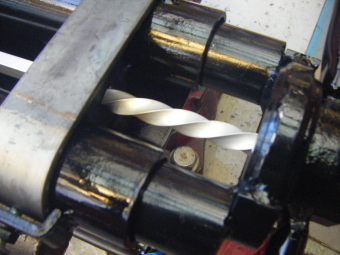

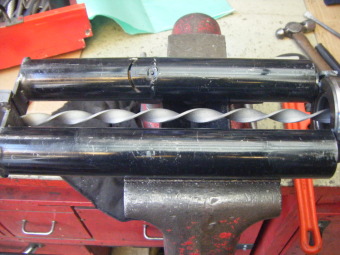

ねじってみました いい感じ |
 |
ねじり用ハンドルの作成 |
 |
2015.1.10 短いフラットバーねじる為のパーツ作成 |
 |
|
 |
パーツをセットした状態 |
 |
これも いい感じ |
 |
2015.1.21 フラットバー以外を同じ方法でねじるため 溶接部分を外し 作り直し |
 |
ボルト止めに変更 |
 |
6㎜の角棒をねじる為のパーツ作成 |
 |
これも かなりいい感じ |
 |
2015.1.22 フラットバーねじりの溶接部分を取外しが出来る パーツに作り直し |
 |

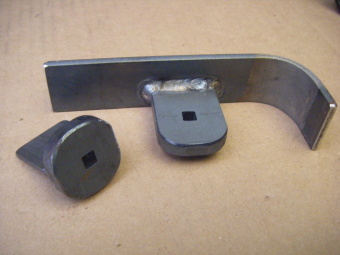

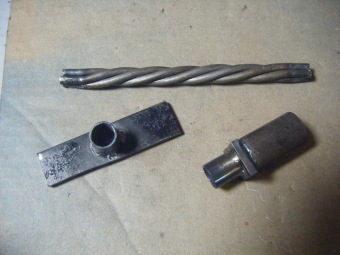

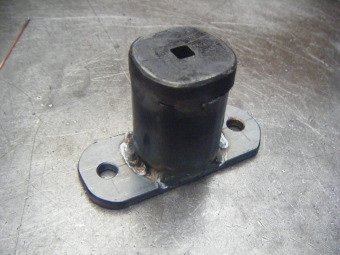

フラットバーの回転部分のパーツ |
 |
6㎜角棒の回転部分パーツ |
 |

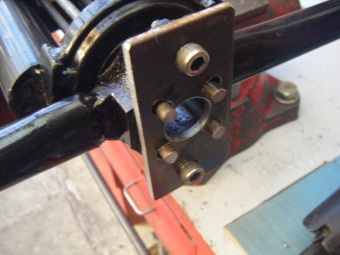

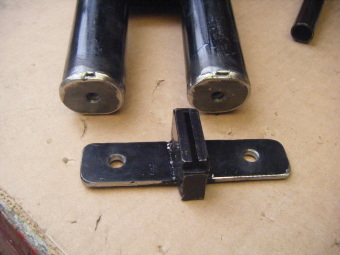

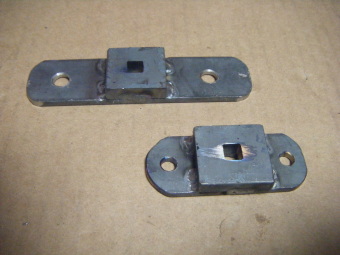

回転部分も改良 各パーツを取り替えられるよう ネジで固定するように |
 |

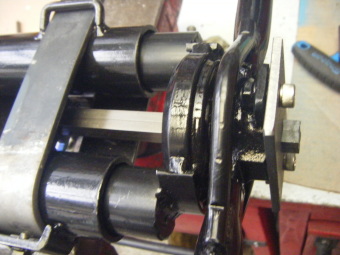

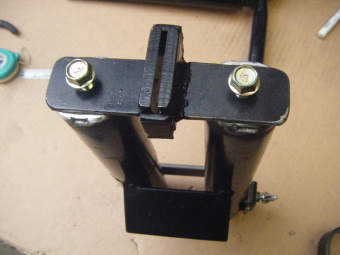

パーツをセットした状態 |
 |
|
 |

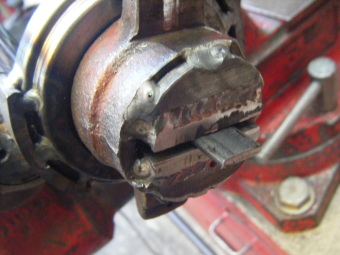

8㎜角棒の回転部分パーツ |
 |

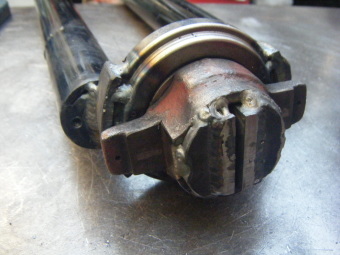

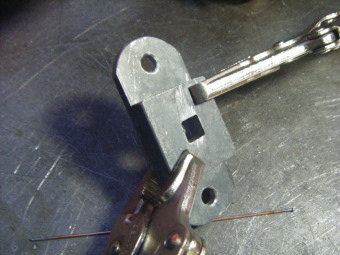

8㎜角棒の回転部分と固定部分のパーツ |
 |

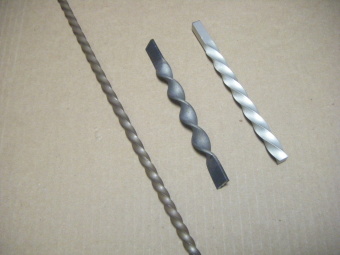

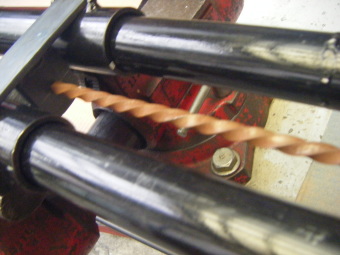

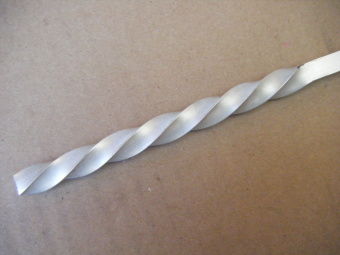

アルミの8㎜角棒をねじってみた |
 |
ねじりすぎて 切れた |
 |

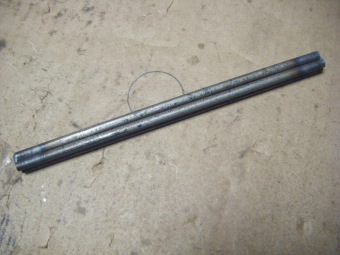

2015.1.30 6㎜丸棒を4本まとめてねじる 回転部分のパーツ作成 |
 |
4本の両端を溶接固定 |
 |

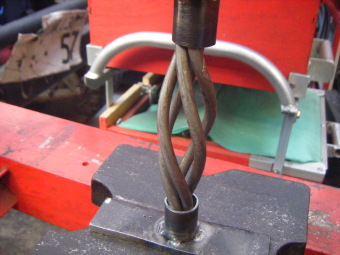

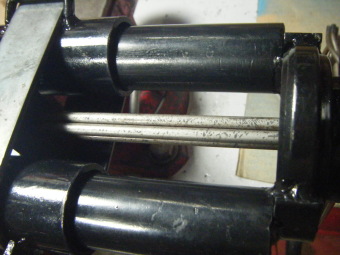

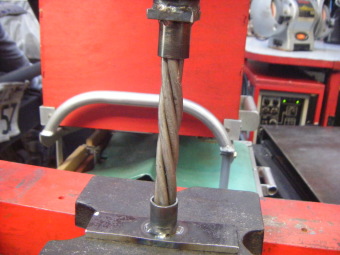

セットした状態 |
 |

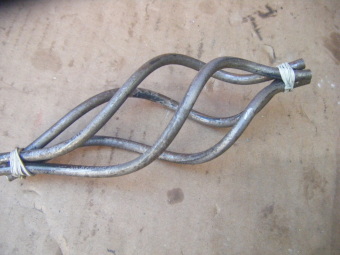

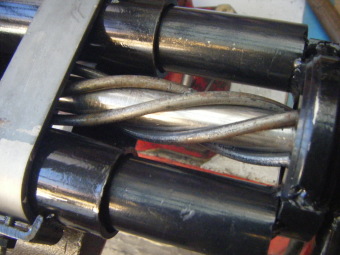

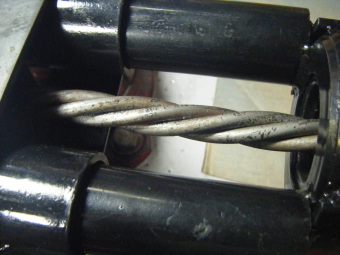

ねじってみた いい感じ |
 |
ねじった4本の丸棒をプレスで縮めるジグを作成 |
 |
プレスにセットした状態 |
 |
こんな状態に いい感じ |
 |

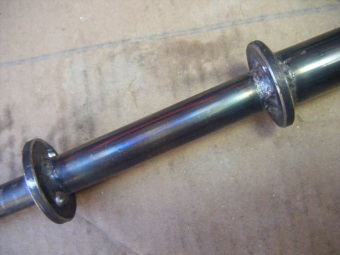

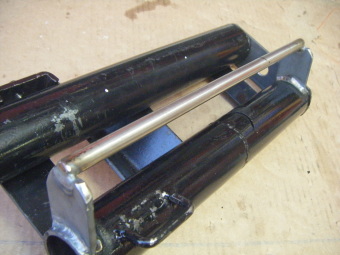

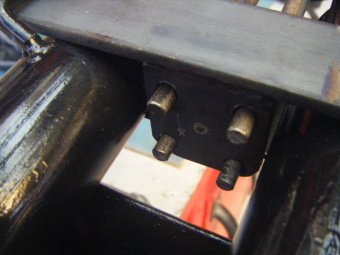

2015.2.20 6㎜4本の丸棒を19φのパイプに 巻きねじりパーツ作成 回転部分 |
 |
固定部分 |
 |

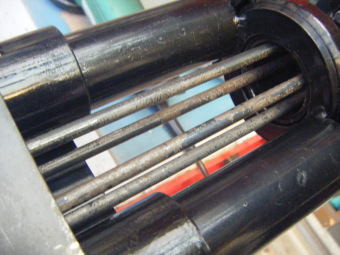

丸棒セットした状態 |
 |
19φのパイプをセット |
 |

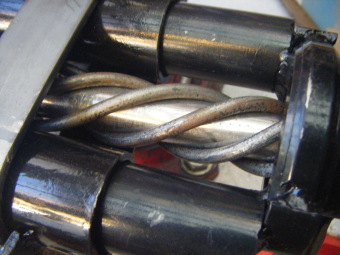

19φのパイプの巻きつけた状態 |
 |
 |

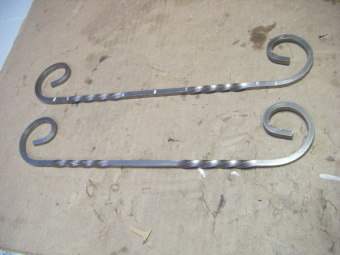

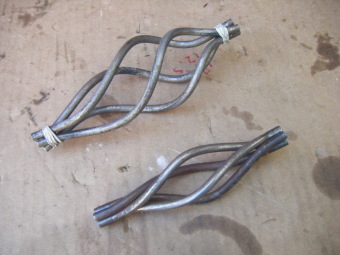

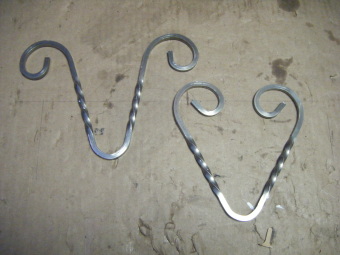

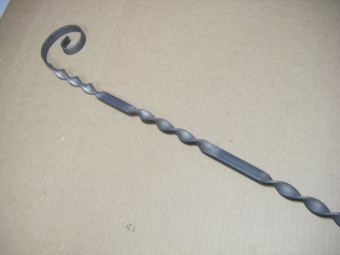

各パーツで作った作品 |
 |
|
 |
|
 |
|
 |
|
 |
|
 |
|
 |

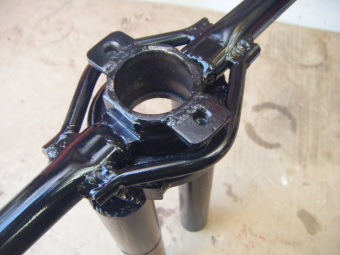

2015.2.30 ハンドル部分に負担がかかるので 補強した状態 |
 |
2015.2.30 6㎜の角棒を曲げた状態 |
 |
|
 |
逆に曲げた状態 |
 |
2015.2.5 6㎜の角棒4本をまとめてねじったが ねじれなかった 強い |
 |
これが限界 ジグが壊れそう |
 |

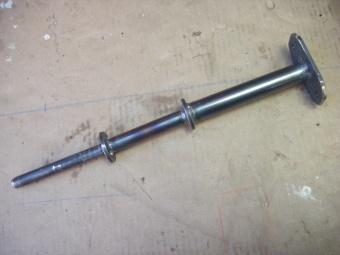

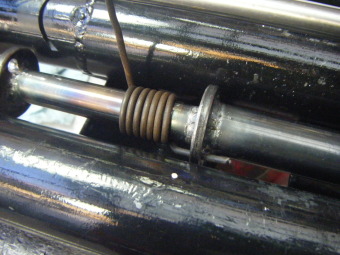

2015.2.14 丸棒をコイル状に巻くジグを作成 |
 |
13φ16φ21..7φに巻きつける予定 |
 |

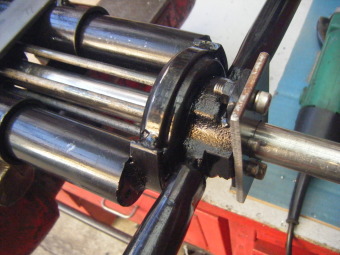

回転部の状態 |
 |
10φステンレス丸棒にそって曲げるよう作成 |
 |

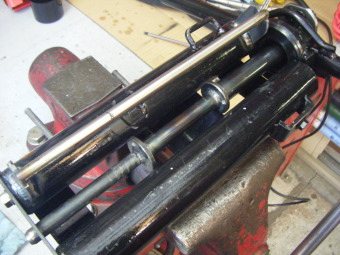

セットした状態 |
 |

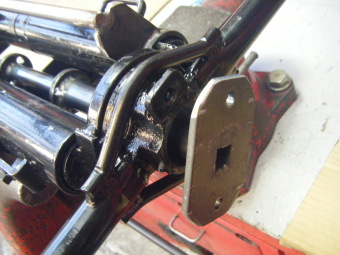

回転部 |
 |
固定部 |
 |
|
 |

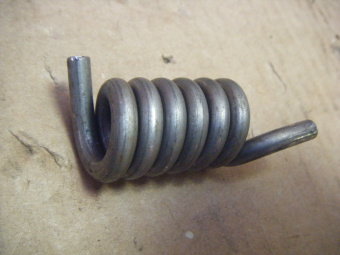

6㎜の丸棒が簡単に巻けた |
 |

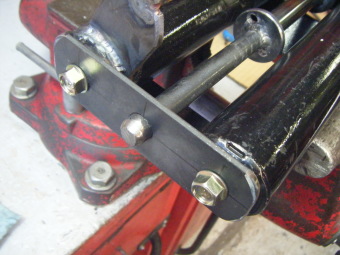

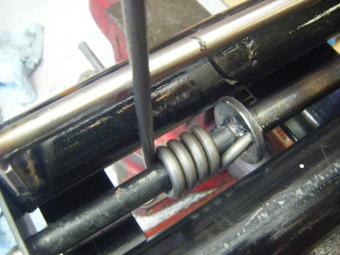

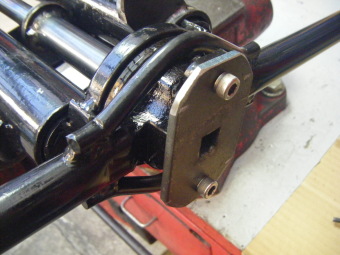

13φの最終パイプの為 巻いた後取外しが出来たが 中間部は巻きつけた後 外せない 3つのパイプを外せるようピンで固定するよう改良した |
 |
巻きつけた丸棒が外せない状態 切断した外した |
