2015.12.1 フラットバー曲線を作るジグの作成 第2弾 |
 |
片方で曲げる方法のジグ |
 |

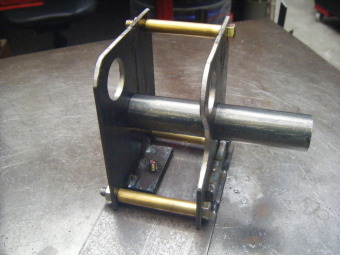

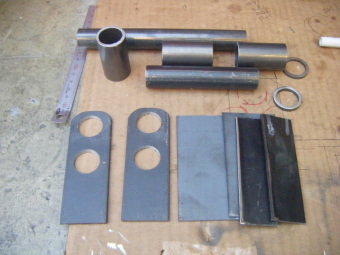

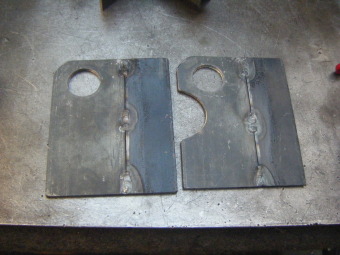

側面のパーツ |
 |

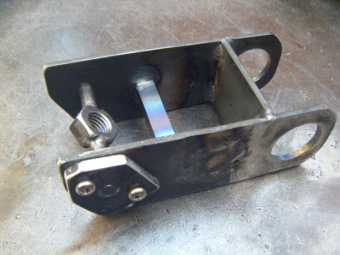

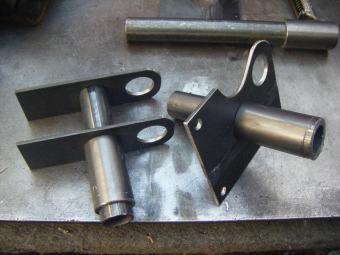

可動部分を作成 |
 |

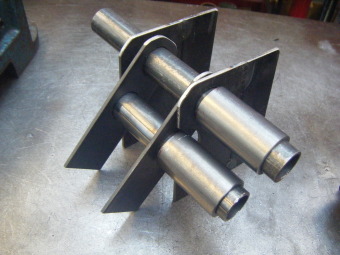

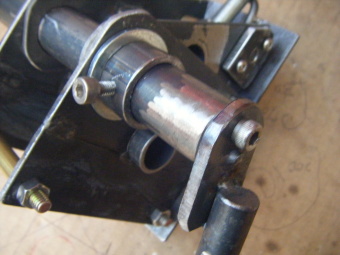

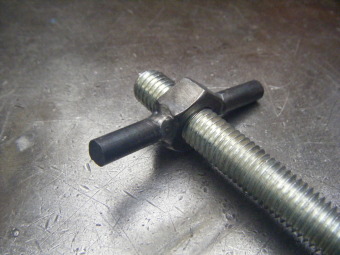

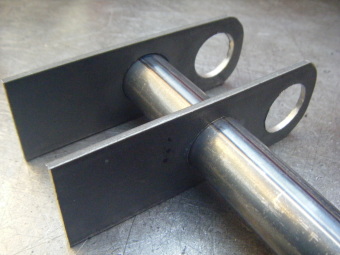

回転部分は21.7φのパイプに 27.2φのパイプをはめ込む |
 |

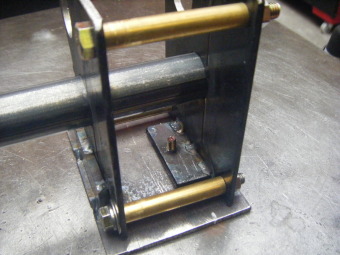

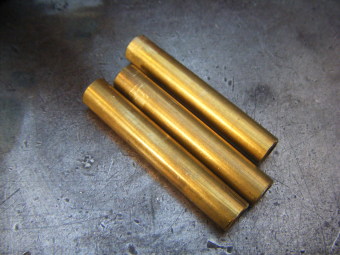

内径6㎜の真鍮で側面を押える |
 |

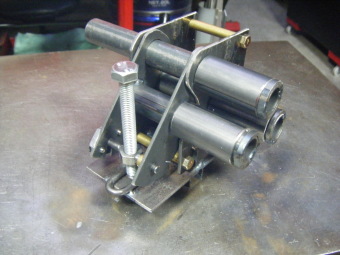

2015.12.3 形が出来てきた |
 |
|
 |

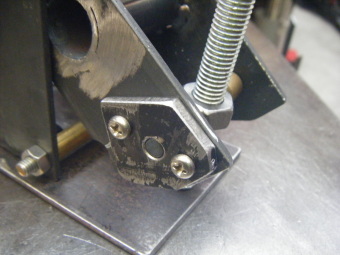

可動部分の動作はボルト・ナットで行う |
 |

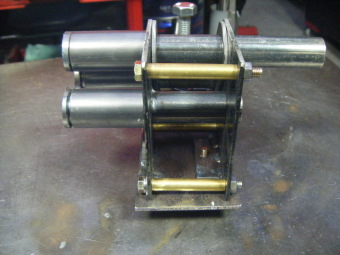

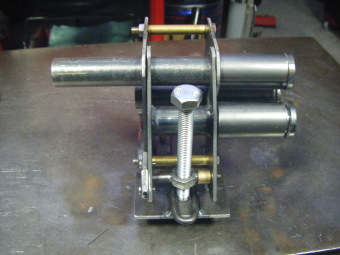

セットした状態 |
 |

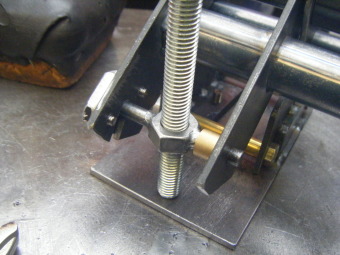

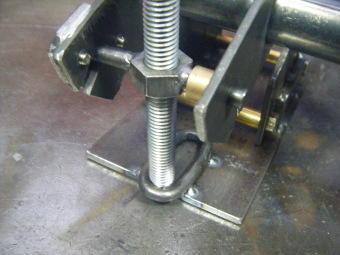

可動部分の上下を行う |
 |
|
 |

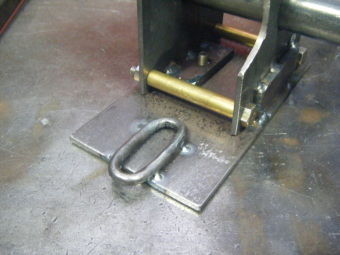

ボルトの位置がずれないように |
 |

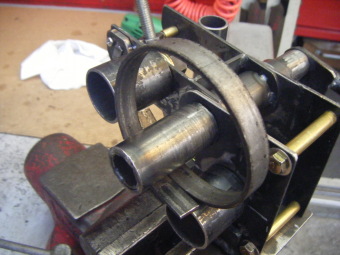

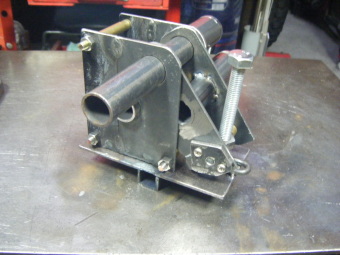

出来上がった |
 |
|
 |
|
 |
|
 |

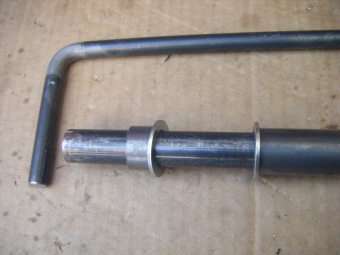

2015.12.4 回転ハンドルの作成 |
 |
実際に使ってみたが 回転しない パイプの太さで摩擦が大きすぎた模様 |
 |

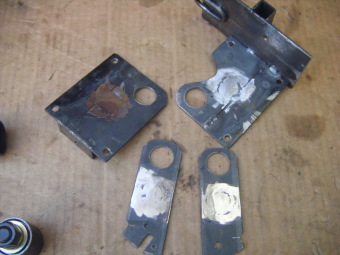

2015.12.5 回転出来ない為 分解で作り直し |
 |

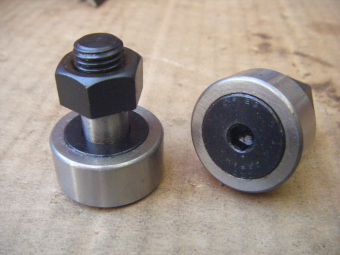

巨匠から預かっているベアリングを借用 |
 |

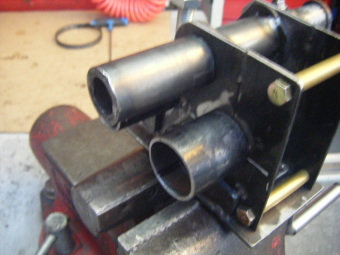

34.φのパイプの内径にぴたり プレスで圧入 |
 |

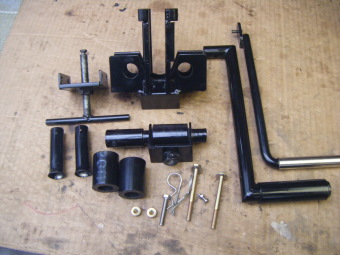

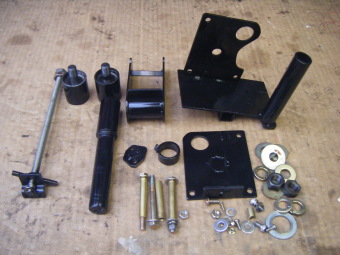

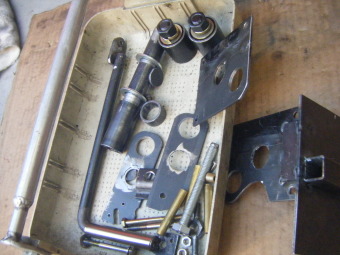

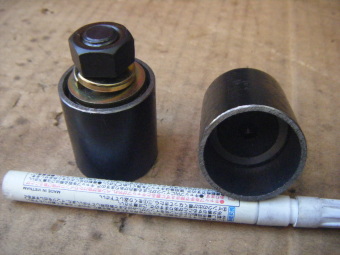

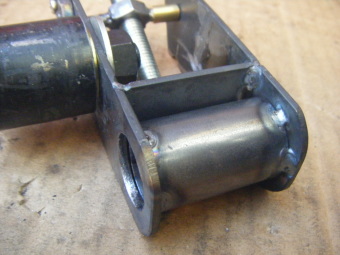

分解したパーツ |
 |
真ん中に角棒で補強 |
 |

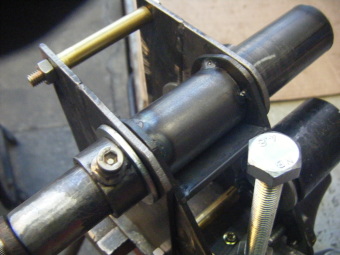

上部も補強 |
 |
|
 |

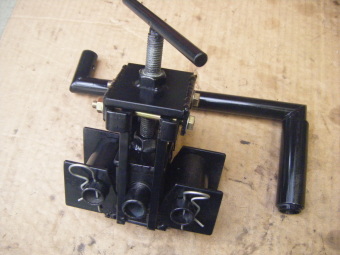

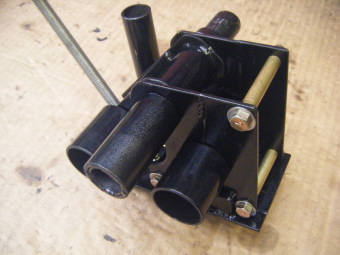

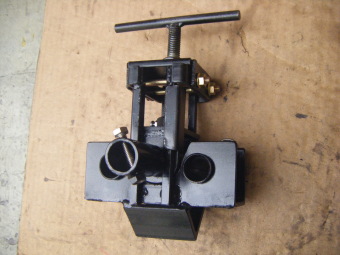

出来上がった |
 |
|
 |

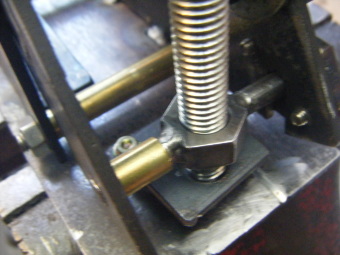

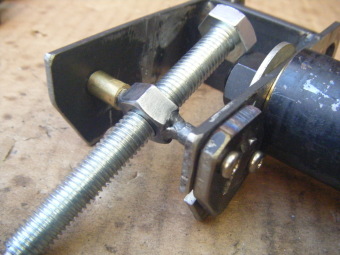

可動用ボルトを浮き上がらないように加工 |
 |
|
 |

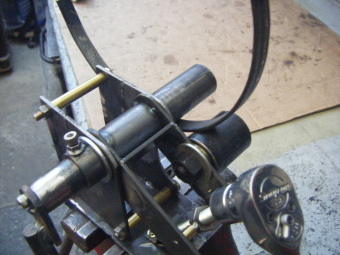

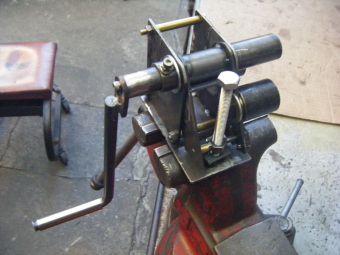

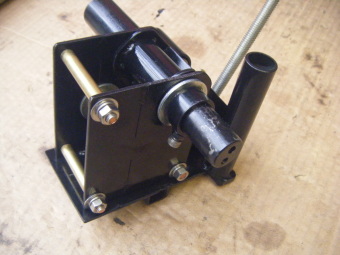

うまく回転した |
 |
|
 |

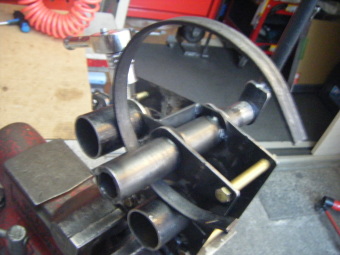

以前作成したジグより小さな円が 出来るようになった 強度は以前のものに比べて弱い |
