2016.2.24 ベンダーの改良 |
 |

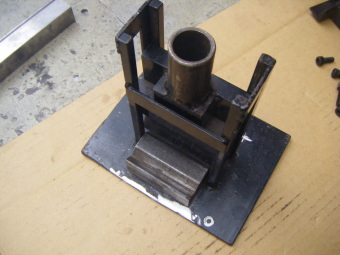

知り合いからもらった後部で部材を固定する 部品の改良 |
 |

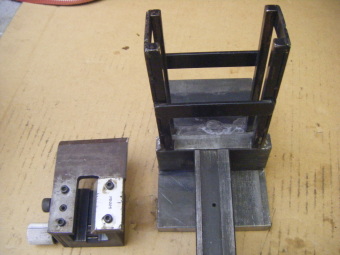

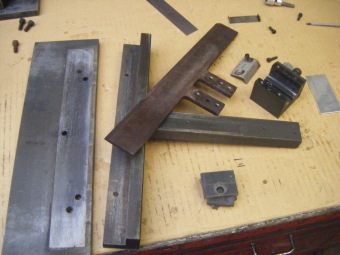

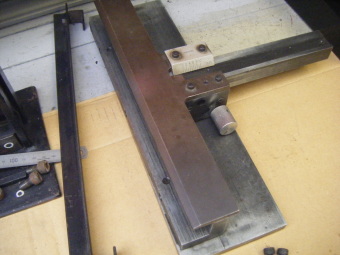

まずは分解 |
 |

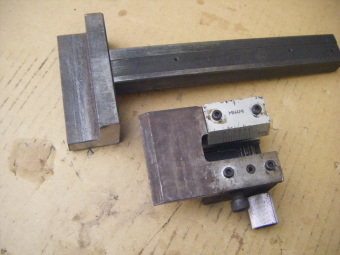

使用する部分だけにカット |
 |

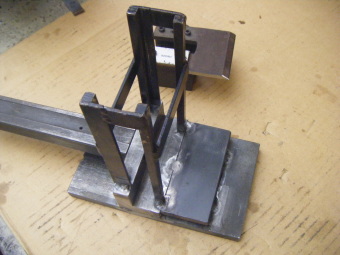

以前作成した部品に接続 |
 |
|
 |

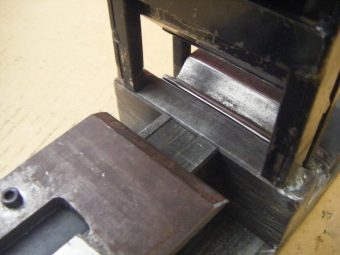

凹ベンダーを180°回して使用するよう変更 |
 |
|
 |
|
 |

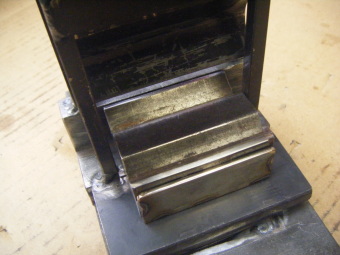

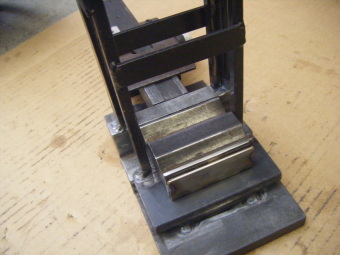

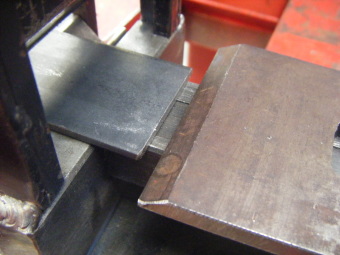

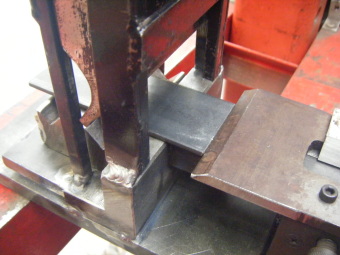

部材を固定し 同じ長さで曲げる事が出来る |
 |
|
 |
2016.2.26 少し長めのベンダーの改良 部材を固定する部品が2つ有るので 同じように改良 |
 |
|
 |

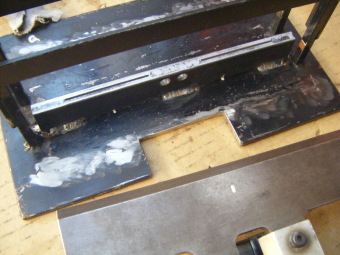

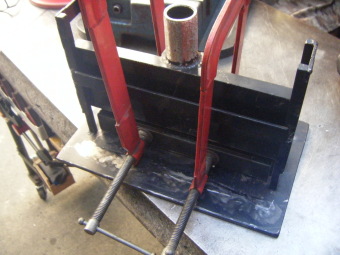

部材を固定する部品の接続方法の変更 4.5㎜のフラットバーを2枚合せてベースに固定 |
 |

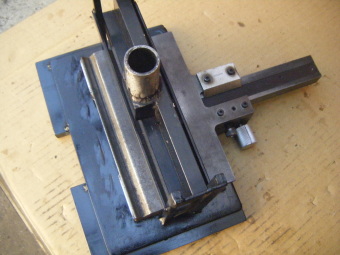

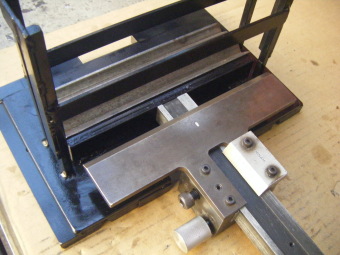

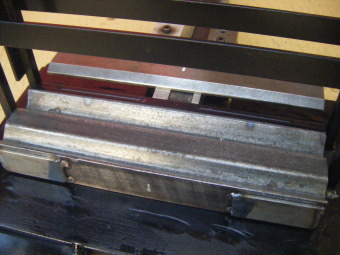

セットした状態 |
 |
|
 |
塗装して完成 |
 |

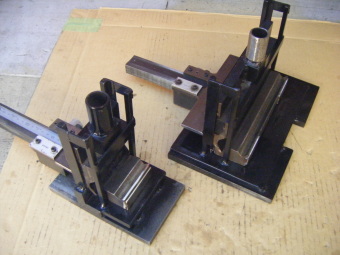

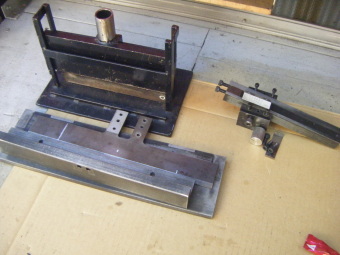

2つのベンダー改良が終了 |
 |
2016.2.27 6㎜のフラットバーを曲げる自作の凹ベンダーの変更 |
 |

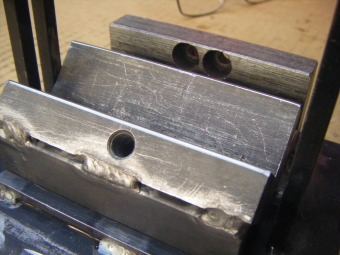

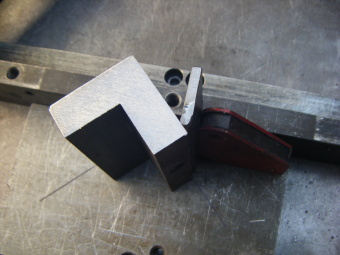

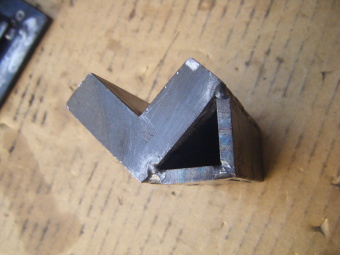

部材を固定する部品の切断した端材を利用 Ｖ30程なので使用する事にした |
 |

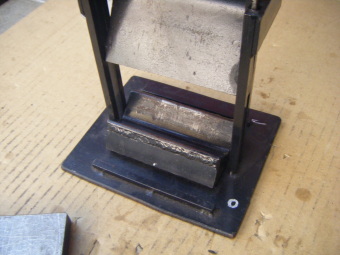

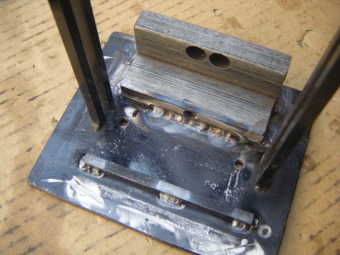

固定する為に補強 |
 |
少し長めのベンダー改良時に使わなかった部品を 使用 |
 |

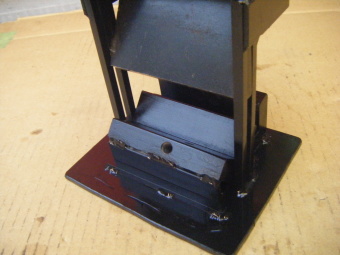

出来上がった |
 |
部材を固定する部品は最初に作ったものと共用 |
 |
|
 |

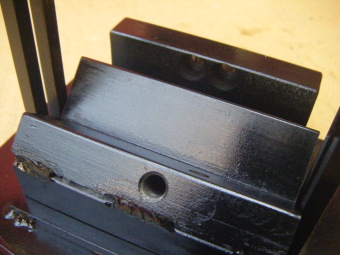

塗装して完成 |
 |
2016.2.29 プレス機の改良 |
 |

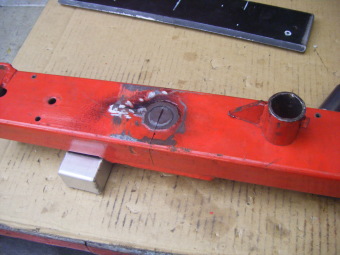

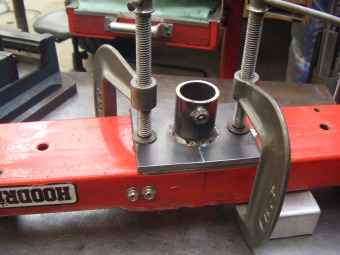

プレスする部分の変更 |
 |

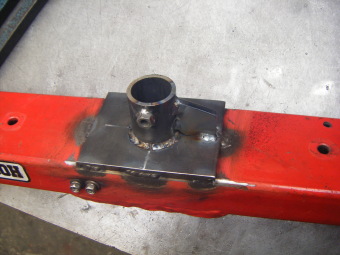

板を入れて補強 |
 |

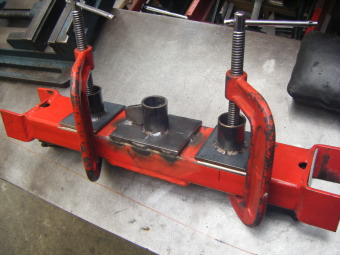

今回は左右に2つ追加 |
 |

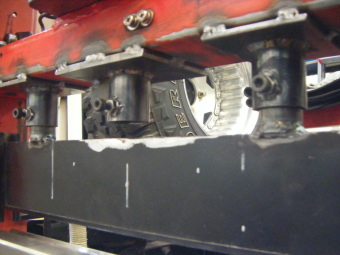

仮取付け |
 |

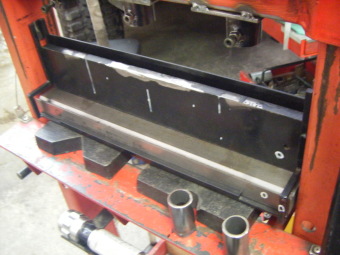

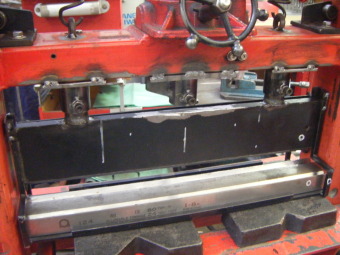

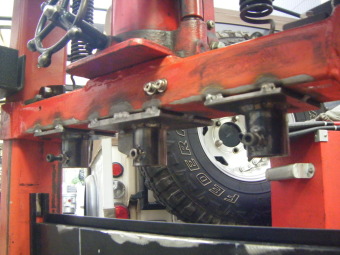

長いベンダーを左右2箇所でプレスする様に改良 |
 |

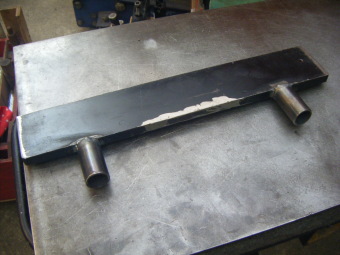

ベンダー凸部を改良 |
 |
|
 |
仮セット状態 |
 |
2016.3.1 Ｒをつけて曲げる自作凹ベンダーの変更 使用していたスライド部分の変更 |
 |

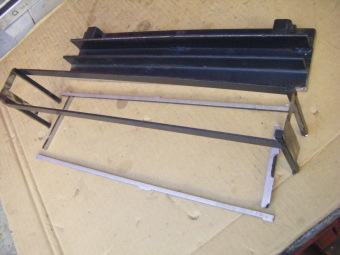

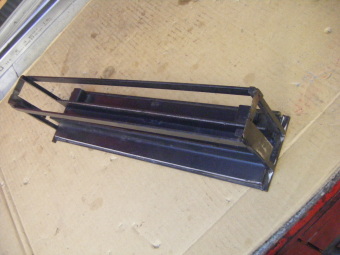

切断分解 |
 |
|
 |

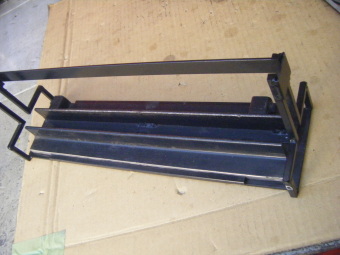

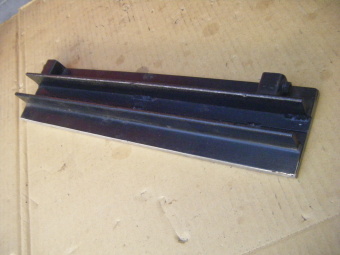

変更後セットした状態 |
 |
Ｒを付ける凸ベンダーの作成 |
 |

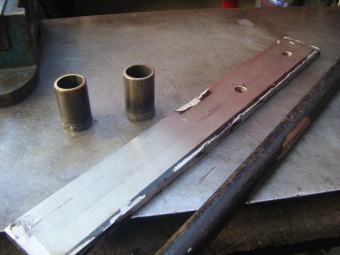

使用する部品 |
 |

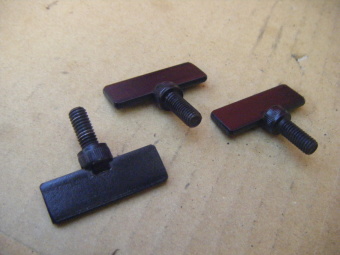

凸ベンダーを固定する蝶ネジを作成 |
