2014.1.29 ボール盤の置き台作成
作業台で使用していたボール盤を別の場所で使用出来る様に改良
半分ほど解体し 移動出来る台の作成

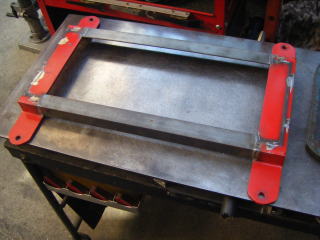

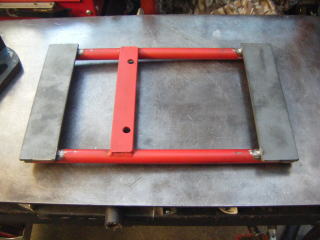

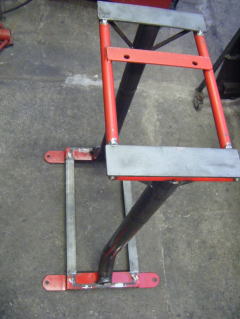

下部分の作成

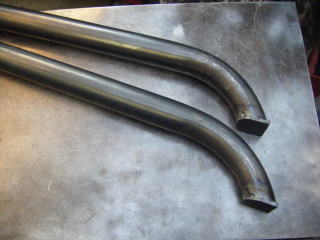

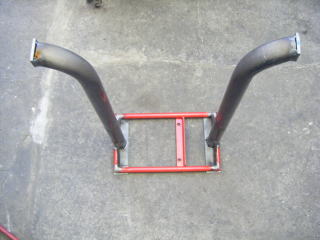

42.7 ｔ＝3.5の鉄パイプ以前曲げに失敗した
パイプを使用

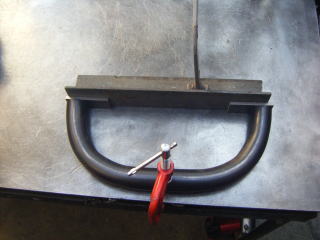

2014.1.31 泉精器製作所のベンダーシューで

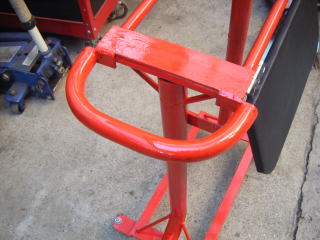

27.2 ｔ＝2.8のパイプを試験的に曲げたものを
取っ手に使用
取付けた状態
2箇所に取付け ネジ式で固定
下部にベアリングまで付けたが 設計間違いと固定時に不安定になるため 途中で中止
完成

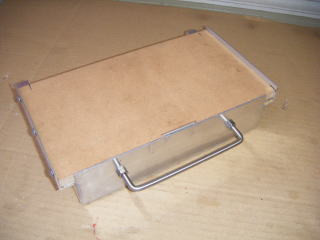

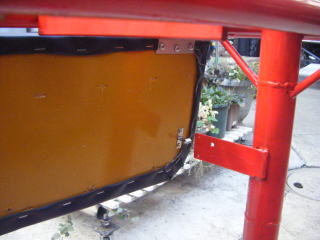

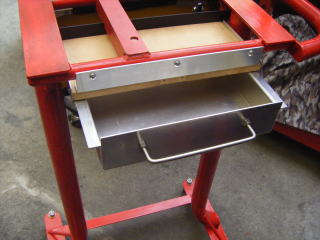

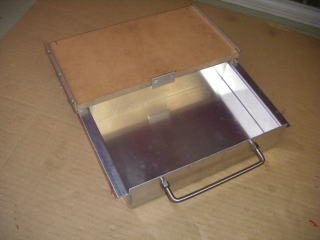

引き出しの完成

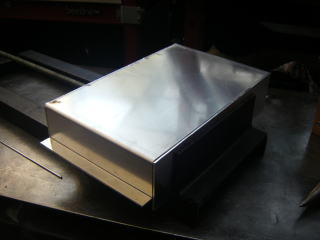

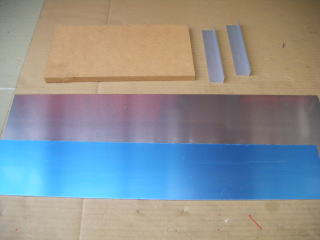

2014.2.1 サイド引き出しの作成 2㎜のアルミを使用

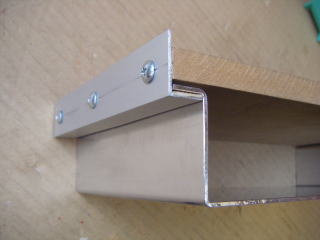

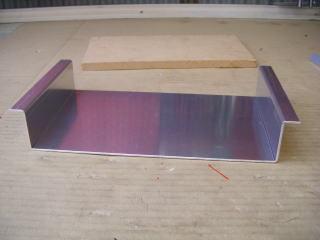

ベンダーで曲げた状態
取付けて伸ばした状態

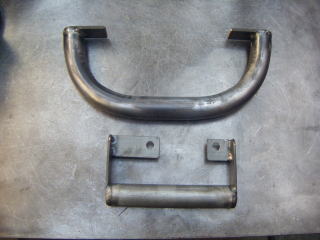

取っ手を２つ作成
曲げたパイプを移動台に溶接

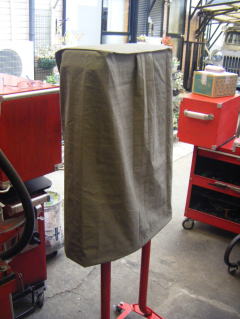

ボール盤カバーを作成してもらった
非常に不安定

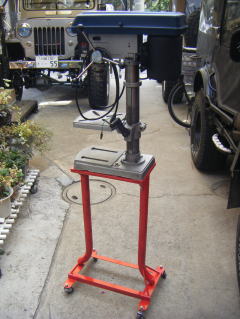

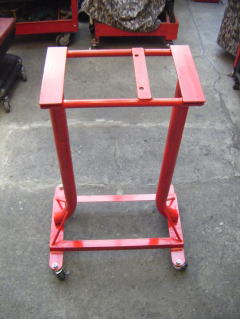

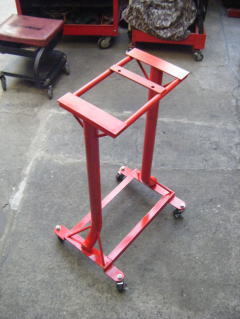

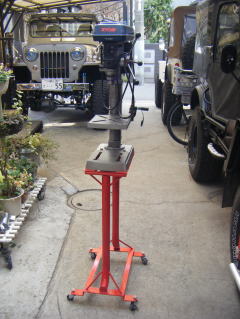

2014.1.30 塗装して形が出来た

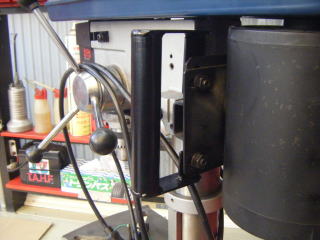

上部に取付け
下部と接続

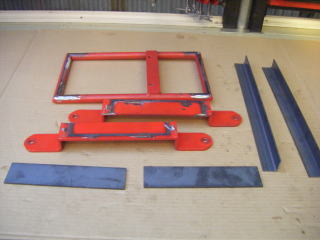

上部分の作成
12㎜の合板にビニールレザーを張ったテーブル

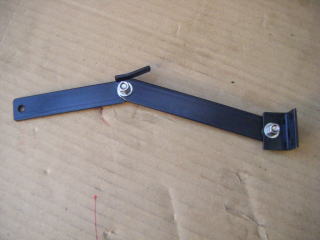

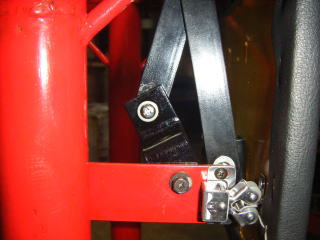

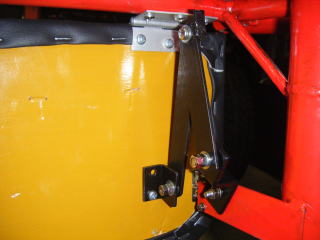

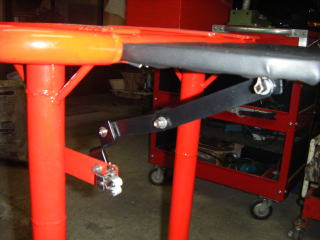

折りたたみ金具を作成

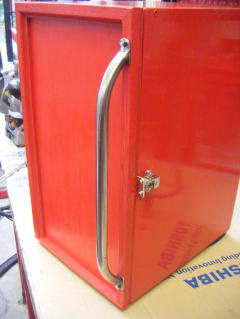

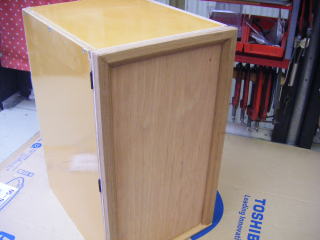

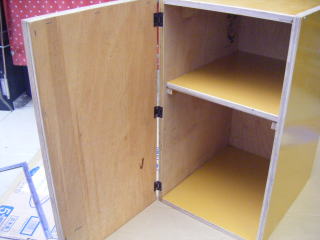

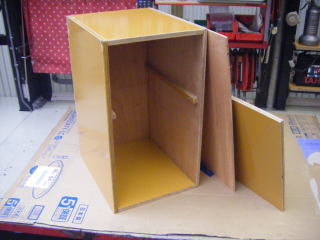

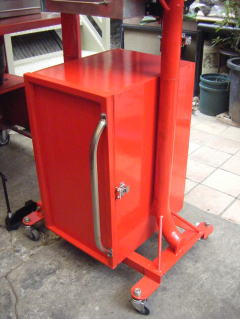

2014.2.13 移動台の下部に収納ＢＯＸの作成

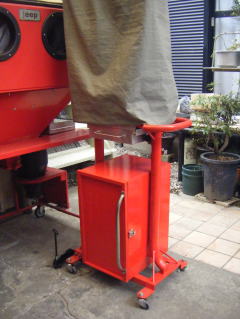

ボール盤移動台が完成した
サイドテーブルには9㎜の鉄丸棒を使用
19φのステンレスを曲げて取付け

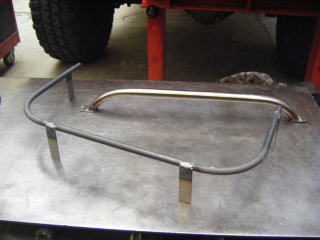

収納ＢＯＸとサイドテーブルの取っ手を作成
作業時にはかなりの固定が出来る
移動時に開放するのがやや不満足

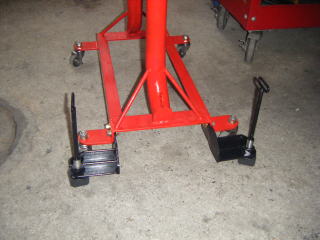

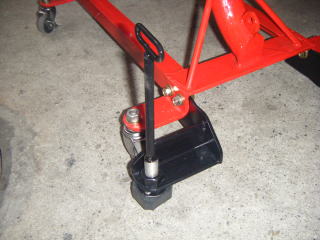

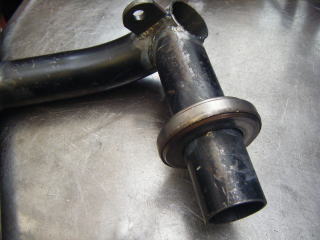

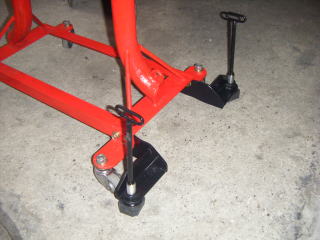

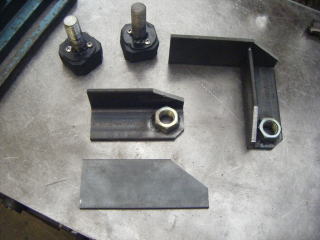

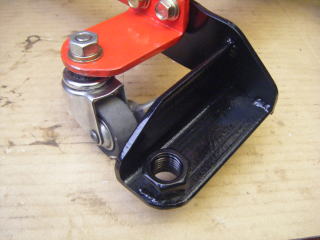

2014.2.4 ワンタッチストッパーが失敗したので今回は確実に固定出来る ストッパーの作成

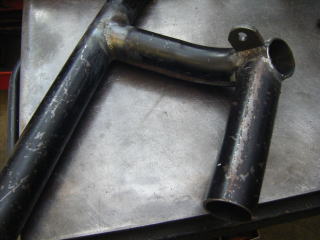

42.7の薄パイプを使用

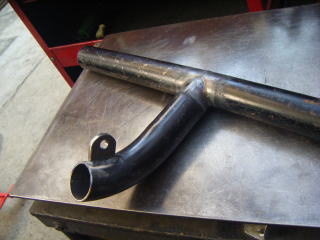

2014.2.3 固定時不安定なので ワンタッチストッパーの作成

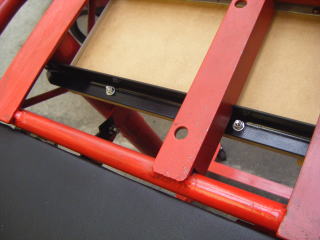

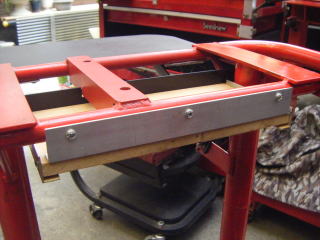

2014.2.2 引き出しレールの取付け
スライドレールの作成

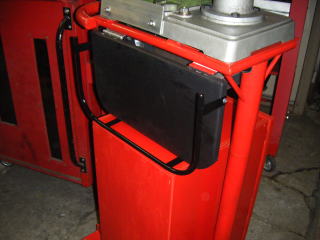

たたんだ状態

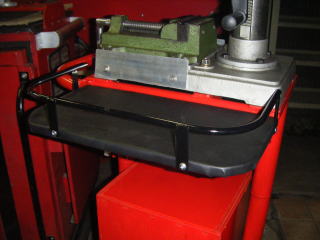

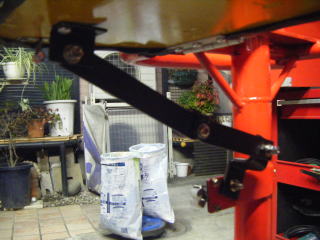

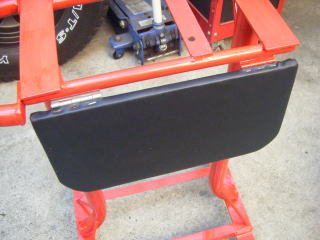

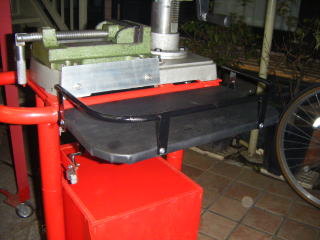

折りたたみサイドテーブルを作成
もう１つはボール盤側に取付け
棚を1段取付け
