トールバイクの作成 3台目(ママチャリベースです) No.1 2011.3.25〜5.27

2011.3.25 今回は事前に各パーツ作りを

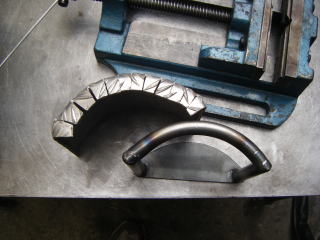

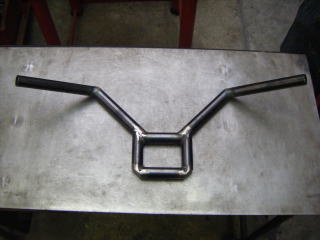

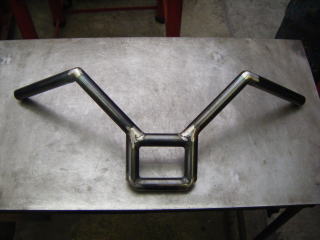

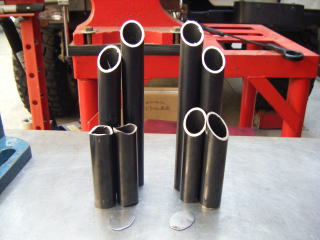

BMXで使用が多いバーの作成

パイプはt=2.8 21.7φを使用

ママチャリのバー下部を使用する為
下部延長パイプでステムに接続

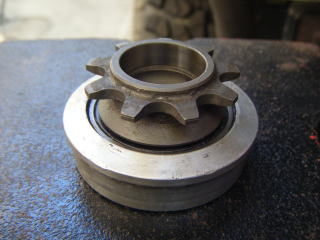

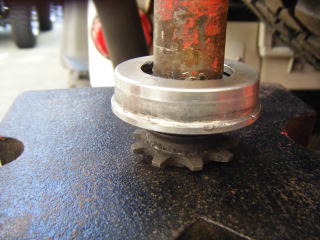

中間チェーンテンショナーの作成

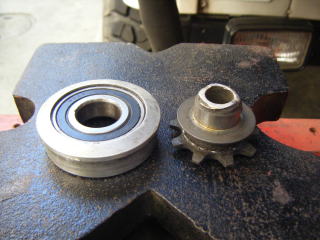

ベアリングはクランク部分を スプロケはBMXコースター部を使用

サイズが良かったので圧入

2011.3.26 完成

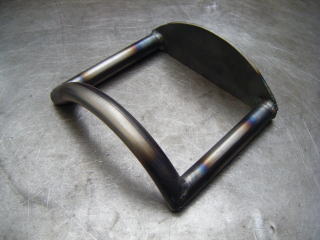

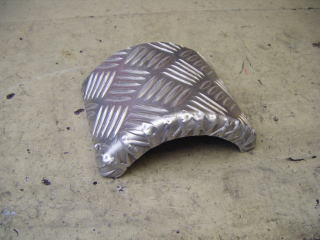

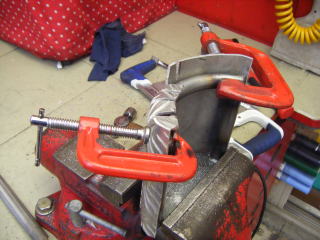

2011.4.22 乗り降りに使用するステップの作成

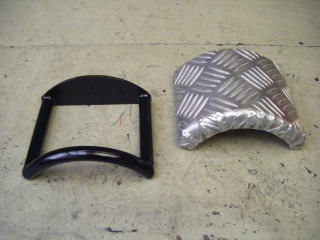

ジープのステップに使ったアルミしま板を使用

ステーとしま板の取付はリベットで

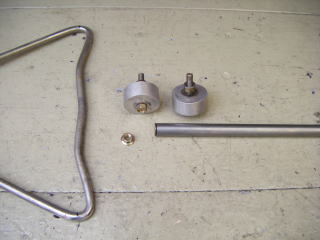

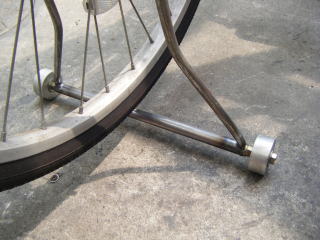

2011.4.30 スタンドの改良

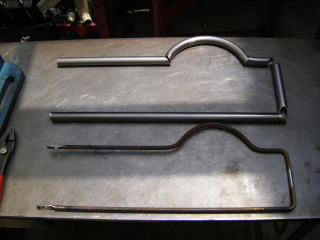

サイドの素材はアルミ

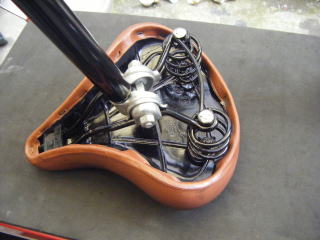

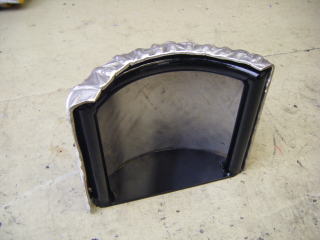

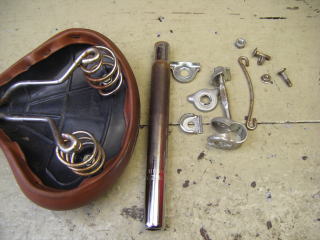

2011.5.6 シートのメンテナンス

黒く塗装して完成

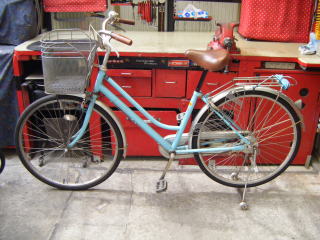

2011.5.16 ベースの自転車分解から始めます

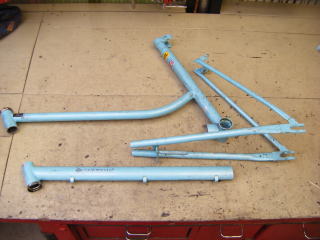

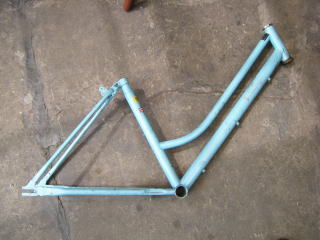

分解したフレーム

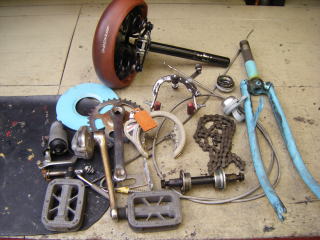

すべての部品を使う予定

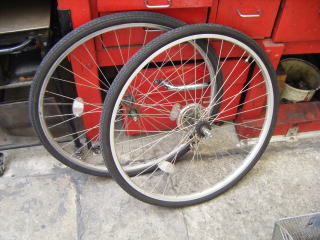

リム・チューブ・タイヤもそのまま使う予定

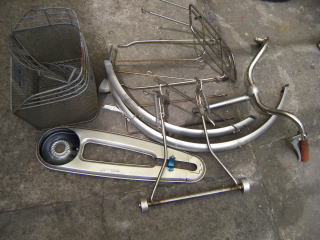

こちらもバー以外はすべて使用予定

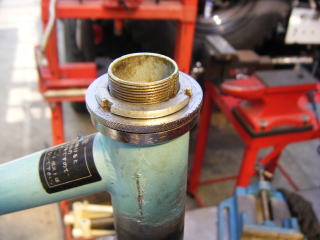

フォーク上部のバー固定を改良

ママチャリのバー固定をする為 ステム使用での細工を

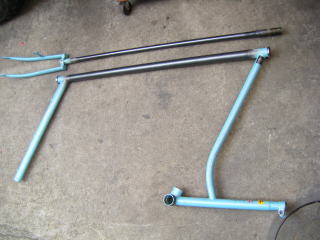

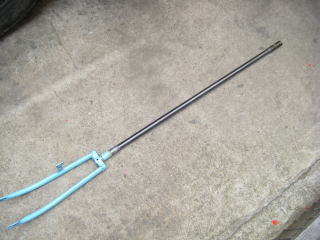

延長したフォーク

解体したフレーム

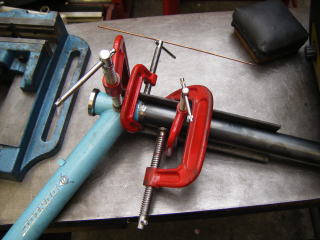

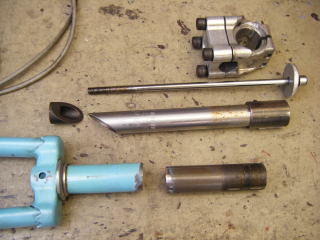

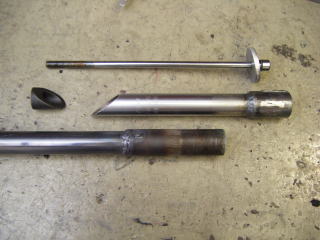

フォーク延長パイプの作成

フォーク先端のネジ部とのサイズでパイプ長を決めた

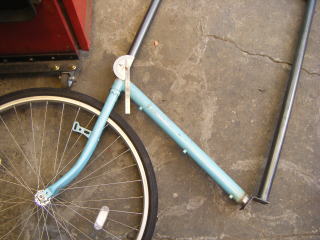

2011.5.17 シート部の延長

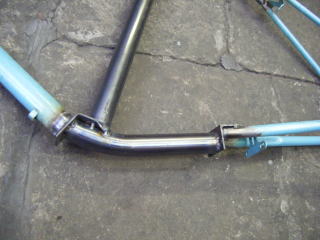

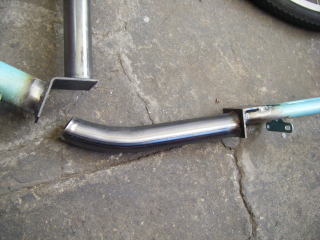

クランク部がない為フラットバーで接続

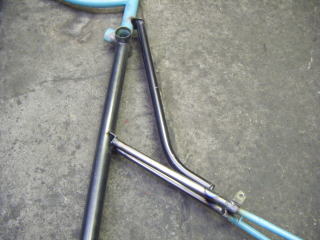

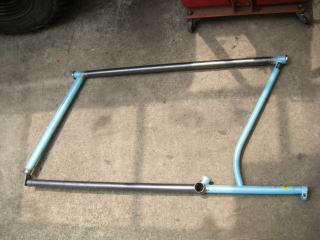

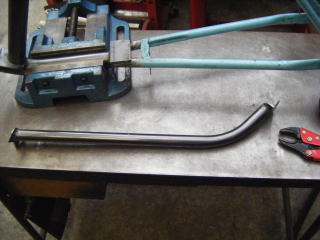

フレーム延長 T=3.4 34φのパイフを曲げて使用

左右のバランスが大変だった

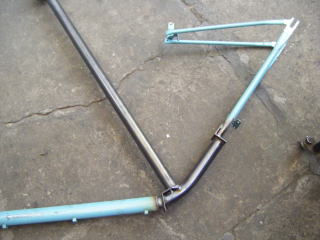

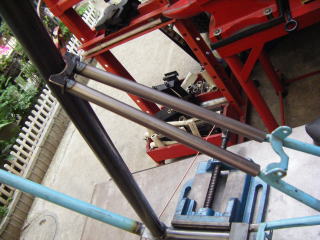

リアからの延長部分の作成 16φを使用

延長部分の補強 21.7φ

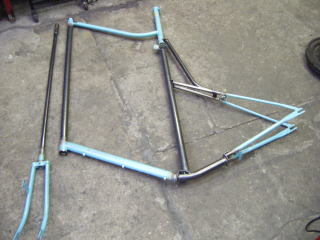

フレーム大体のイメージ

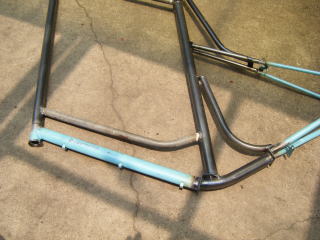

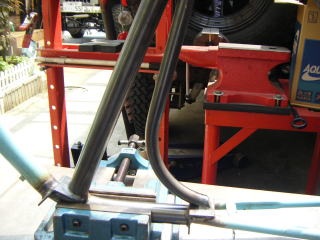

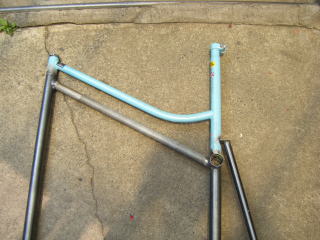

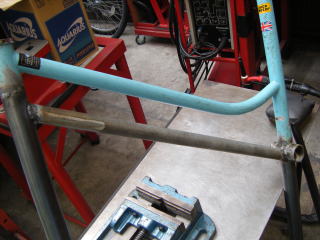

2011.5.18 メインフレームの再現の為 25φのパイプを

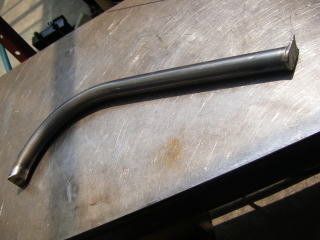

補強 21.7φで上部と同じようなカーブで作成

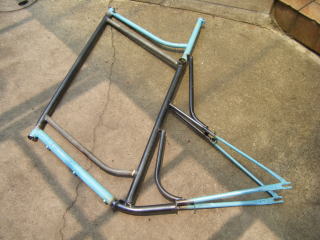

フレーム完成

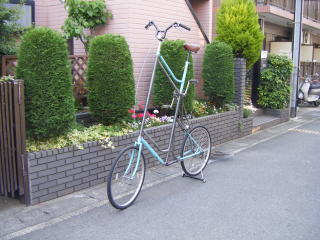

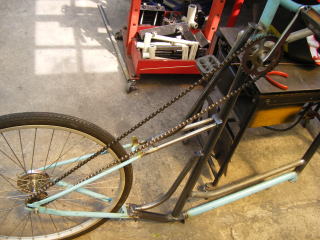

試乗の為仮組み立て

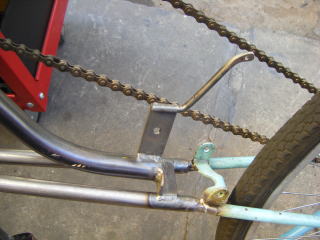

チェーンテンショナーブラケットの作成

延長フォークの取付け

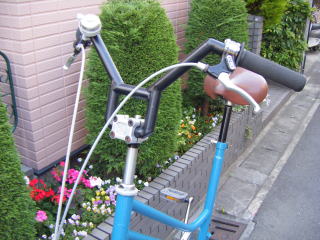

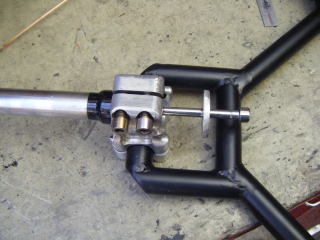

ステム・バーの取付け

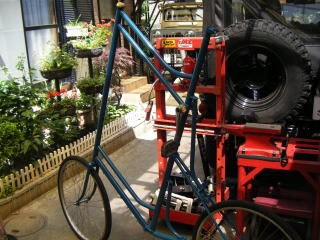

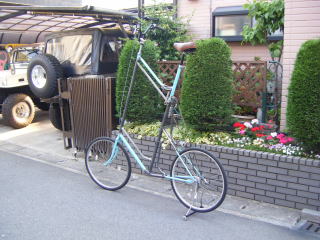

「カタチ」が出来上がった 試乗は終了したが 少し高かった 乗り降りが難しい

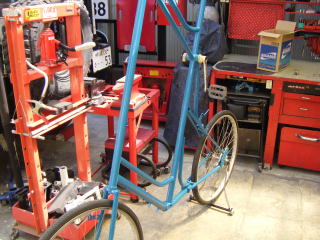

2011.5.19 ブルーに塗装

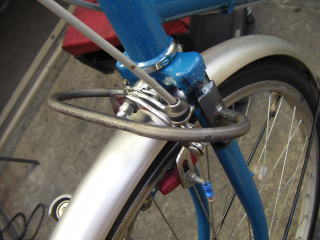

フロントブレーキ取付け

フェンダー・ステップ・鍵の取付け完了

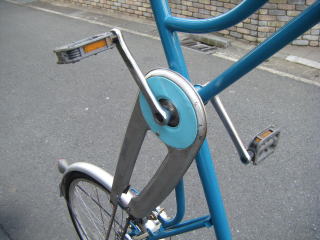

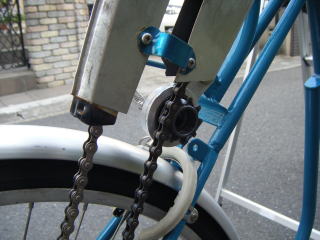

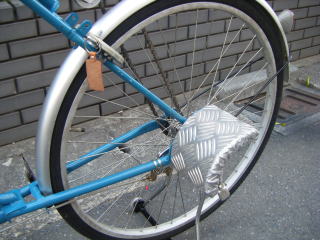

チェーンカバーの取付け

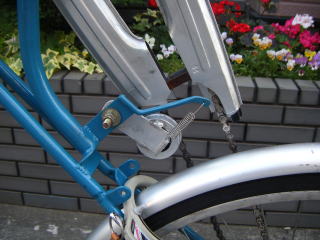

チェーンテンショナーの動作確認で異常なし

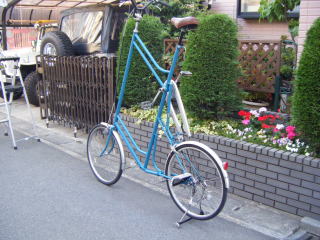

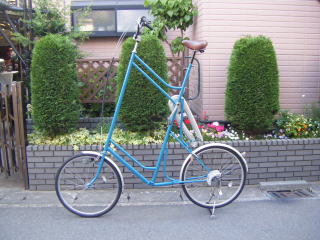

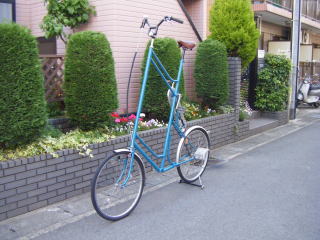

ほぼ完成

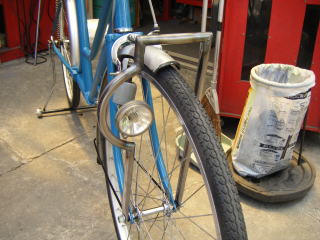

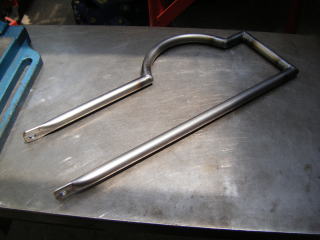

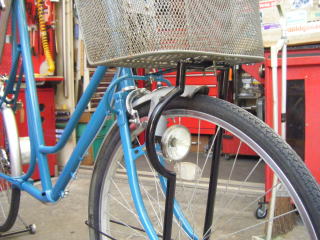

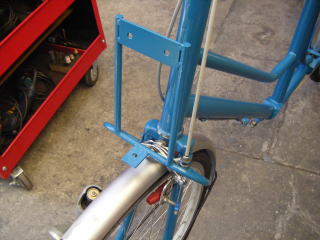

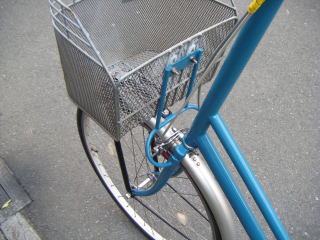

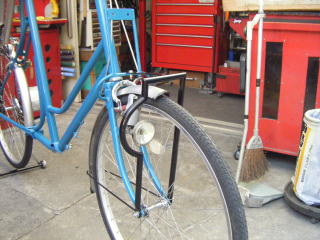

20115.20 フロント買い物かごの取付けブラケット作成

16φのパイプで強度を確保

うまくセット出来た

「かご」後部の固定に使用 かなり頑固に作成

人が乗っても大丈夫 かなり上部に出来た

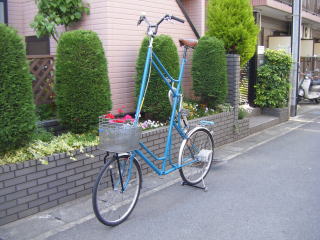

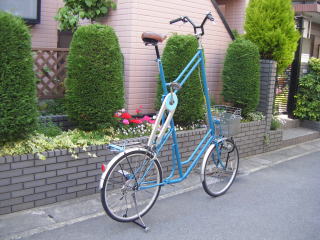

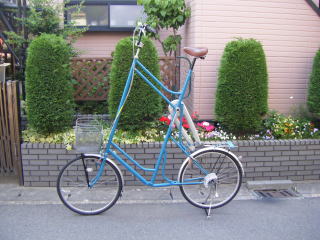

完成した

試乗で問題発覚

前後のバランスが悪く フロントが浮き気味になる模様
出来上がったがフレームの延長をする事にした


NEXTへ
